电子线路CAD课程设计样本

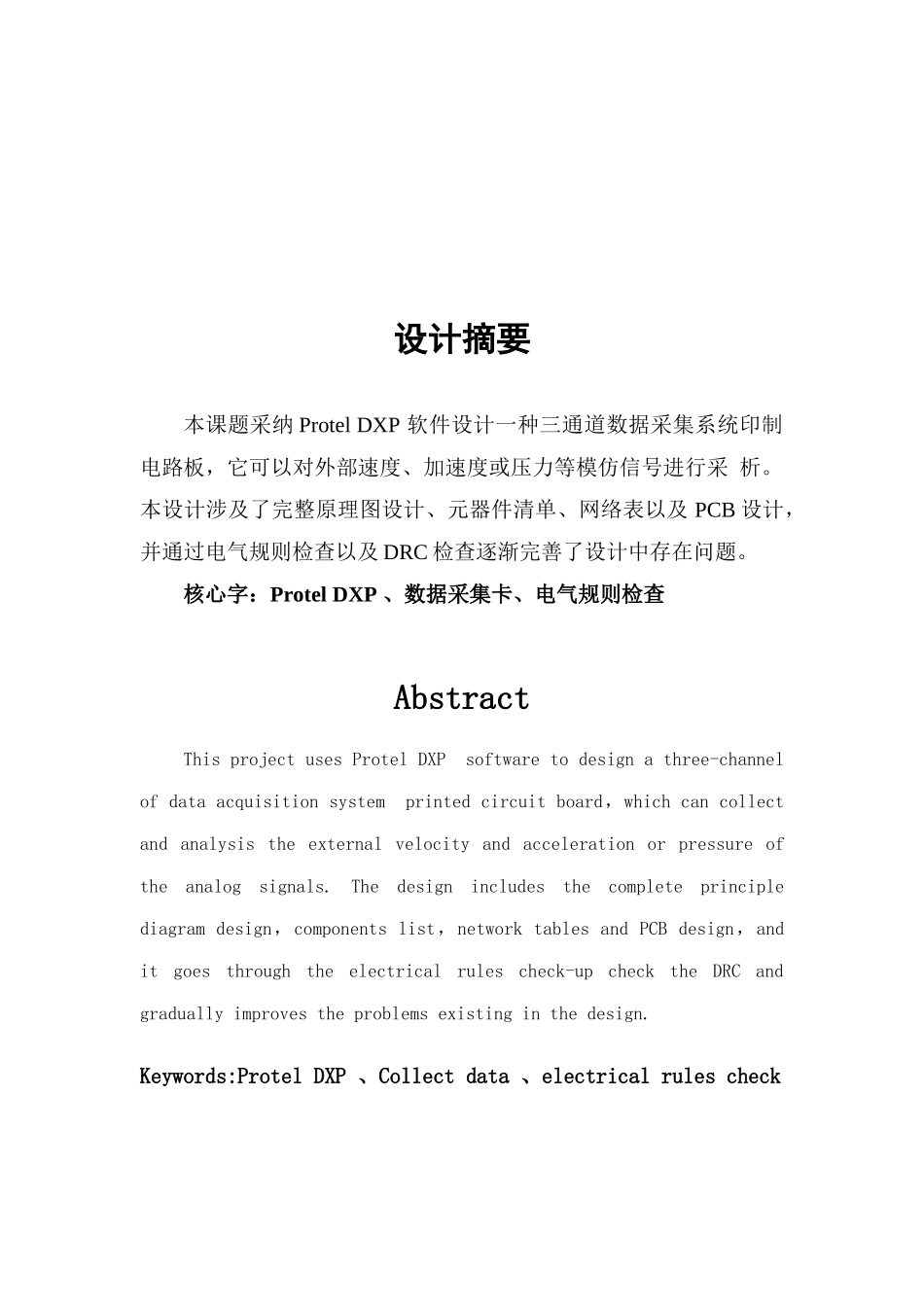

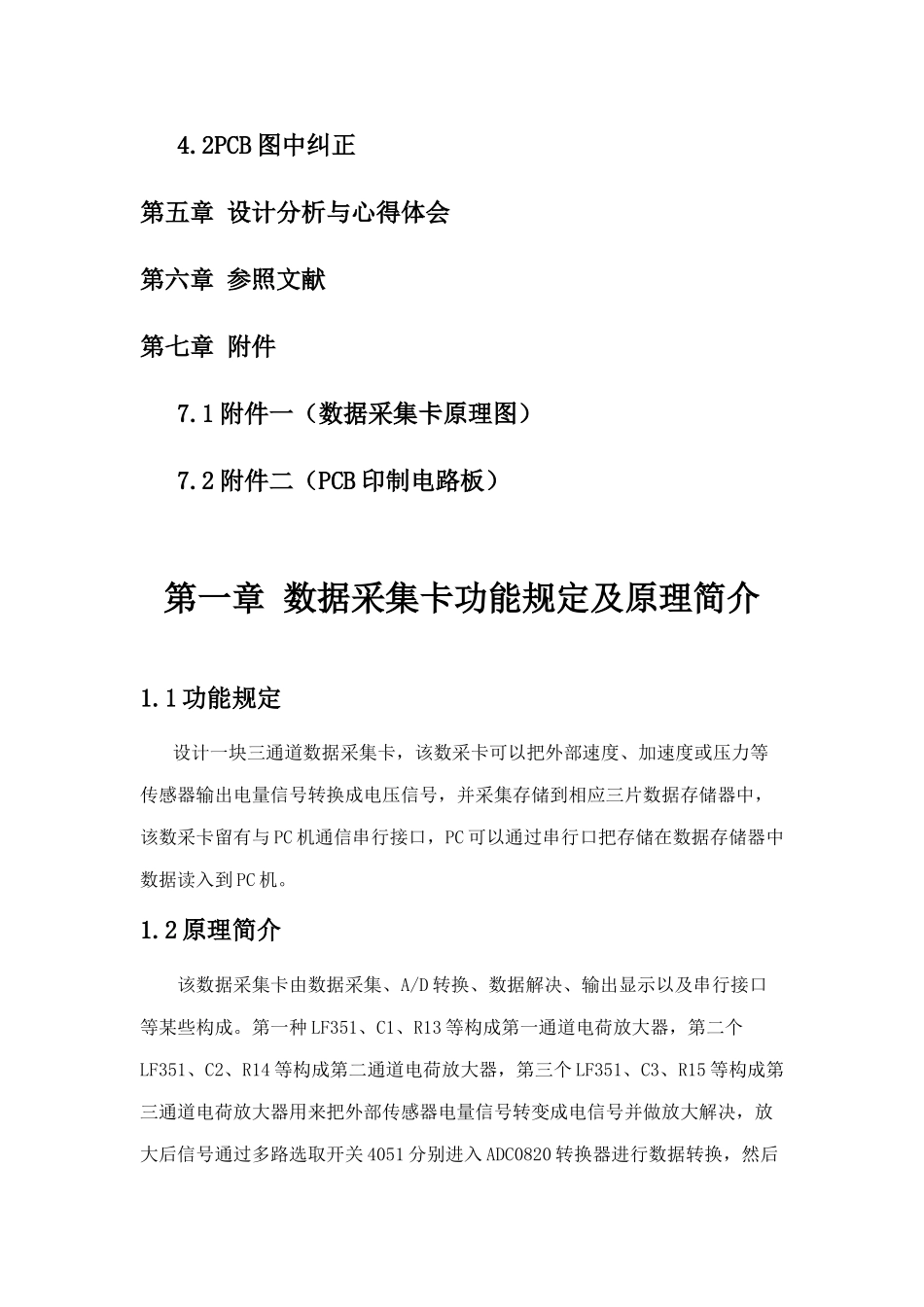

设计摘要本课题采纳 Protel DXP 软件设计一种三通道数据采集系统印制电路板，它可以对外部速度、加速度或压力等模仿信号进行采 析。本设计涉及了完整原理图设计、元器件清单、网络表以及 PCB 设计，并通过电气规则检查以及 DRC 检查逐渐完善了设计中存在问题。核心字：Protel DXP 、数据采集卡、电气规则检查AbstractThis project uses Protel DXP software to design a three-channel of data acquisition system printed circuit board，which can collect and analysis the external velocity and acceleration or pressure of the analog signals. The design includes the complete principle diagram design，components list，network tables and PCB design，and it goes through the electrical rules check-up check the DRC and gradually improves the problems existing in the design.Keywords:Protel DXP 、Collect data 、electrical rules check目录第一章 数据采集卡功能规定及原理简介 1.1 功能规定 1.2 原理简介第二章原理图设计2.1 创立项目文献及原理图文献2.2 制作原理图元件2.3 绘制原理图第三章 印制电路板（PCB）绘制3.1 创立 PCB 文献3.2 绘制印制电路板（PCB）图第四章 原理图以及 PCB 纠正4.1 原理图中错误纠结4.2PCB 图中纠正第五章 设计分析与心得体会第六章 参照文献第七章 附件7.1 附件一（数据采集卡原理图）7.2 附件二（PCB 印制电路板）第一章 数据采集卡功能规定及原理简介1.1 功能规定 设计一块三通道数据采集卡，该数采卡可以把外部速度、加速度或压力等传感器输出电量信号转换成电压信号，并采集存储到相应三片数据存储器中，该数采卡留有与 PC 机通信串行接口，PC 可以通过串行口把存储在数据存储器中数据读入到 PC 机。1.2 原理简介 该数据采集卡由数据采集、A/D 转换、数据解决、输出显示以及串行接口等某些构成。第一种 LF351、C1、R13 等构成第一通道电荷放大器，第二个LF351、C2、R14 等构成第二通道电荷放大器，第三个 LF351、C3、R15 等构成第三通道电荷放大器用来把外部传感器电量信号转变成电信号并做放大解决，放大后信号通过多路选取开关 4051 分别进入 ADC0820 转换器进行数据转换，然后再由单片机 AT87C51 把转换后数据通过数据线送入数据存储器，单片机通...
