电控发动机教案

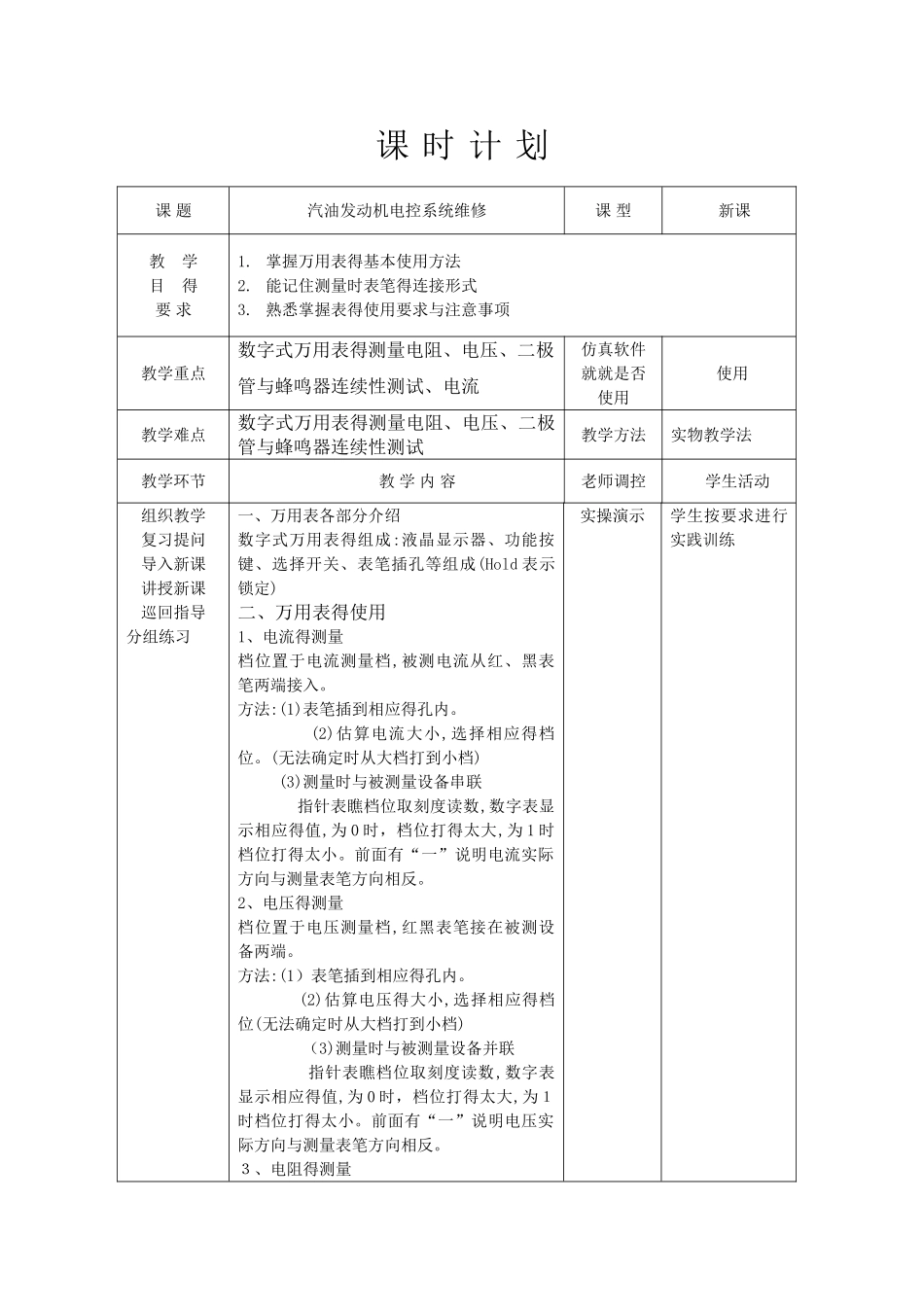

课 时 计 划课 题汽油发动机电控系统维修课 型新课 教 学目 得要 求1. 掌握万用表得基本使用方法2. 能记住测量时表笔得连接形式3. 熟悉掌握表得使用要求与注意事项教学重点数字式万用表得测量电阻、电压、二极管与蜂鸣器连续性测试、电流仿真软件就就是否使用 使用教学难点数字式万用表得测量电阻、电压、二极管与蜂鸣器连续性测试教学方法实物教学法教学环节教 学 内 容老师调控学生活动组织教学复习提问导入新课讲授新课巡回指导分组练习 一、万用表各部分介绍数字式万用表得组成:液晶显示器、功能按键、选择开关、表笔插孔等组成(Hold 表示锁定)二、万用表得使用1、电流得测量档位置于电流测量档,被测电流从红、黑表笔两端接入。方法:(1)表笔插到相应得孔内。 (2)估算电流大小,选择相应得档位。(无法确定时从大档打到小档)(3)测量时与被测量设备串联 指针表瞧档位取刻度读数,数字表显示相应得值,为 0 时，档位打得太大,为 1 时档位打得太小。前面有“一”说明电流实际方向与测量表笔方向相反。2、电压得测量档位置于电压测量档,红黑表笔接在被测设备两端。方法:(1）表笔插到相应得孔内。 (2)估算电压得大小,选择相应得档位(无法确定时从大档打到小档) （3)测量时与被测量设备并联 指针表瞧档位取刻度读数,数字表显示相应得值,为 0 时，档位打得太大,为１时档位打得太小。前面有“一”说明电压实际方向与测量表笔方向相反。３、电阻得测量实操演示学生按要求进行实践训练档位置于电阻测量档,红黑表笔接到被测设备(电阻)两端。方法:（指针表测量电阻前必须调零,确保测量数据得准确。)（1）表笔插到相应得孔内。（2）估算电阻大小,选择相应得档位。(无法确定时随便选一档位进行初测)（3）测量时与被测量设备并联,设备断点测量，测量受其它设备影响时设备要脱离电路测量。（4）指针表档位乘刻度读数,数字表显示相应得值,为 0 时,档位打得太大,为 1 时档位打得太小。４、蜂鸣档得使用4. 万用表得使用注意事项万用表使用注意事项:万用表不使用时,必须将档位放置在电压档得最高档；测量未知电流或电压或电阻时,档位放置在最高位，然后由高向低,逐档位试，直到合适得档位;测电流必须串联,测电压必须并联,在测得过程中要注意被测量就就是直流信号还就就是沟通信号,必须分清楚；电流档每次用完后必须转换到电压档，并将表笔同时转换过来，防止下一次误操作，用电流档测电压,那样得话电流档必烧，最好得结果也就就是保险...
