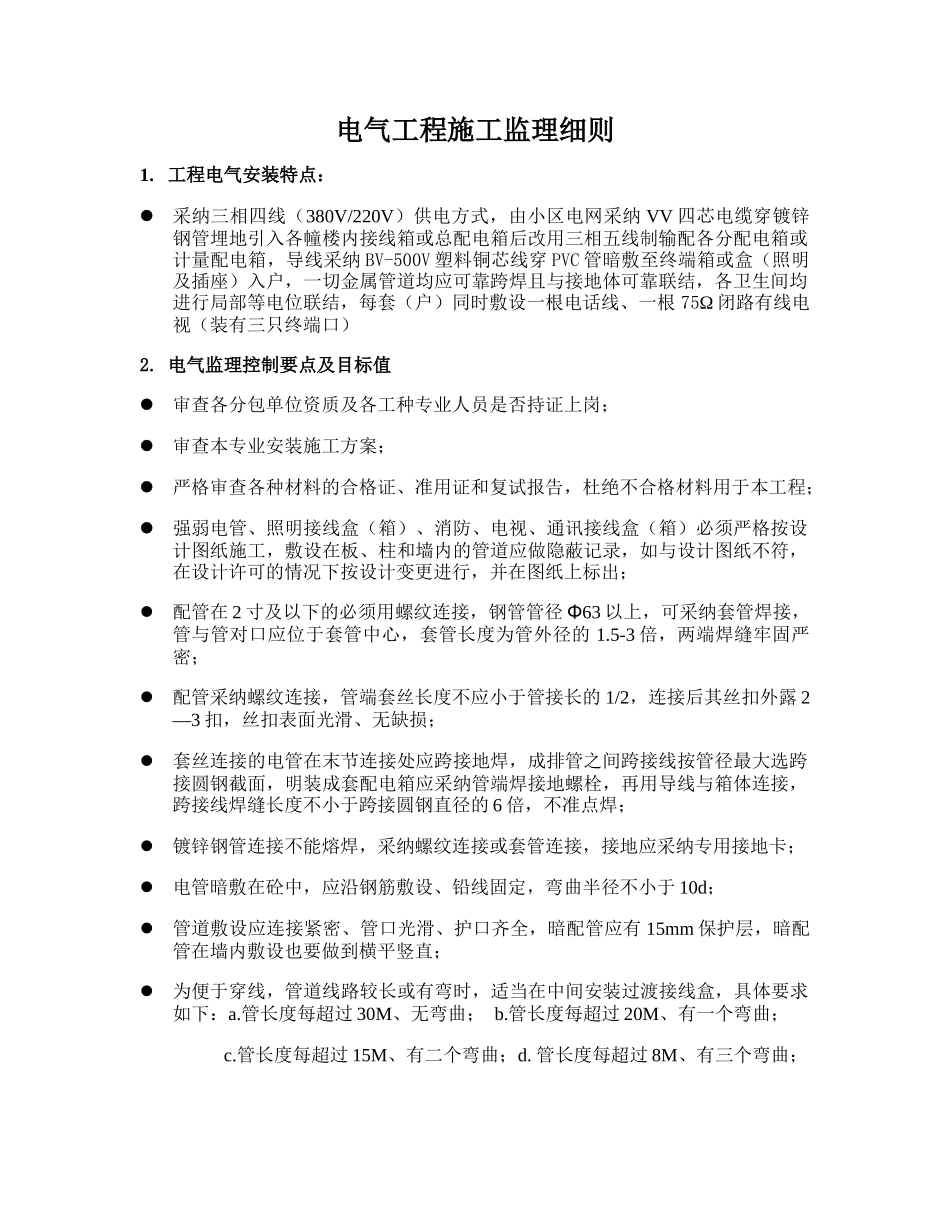

电气工程施工监理细则1. 工程电气安装特点：采纳三相四线（380V/220V）供电方式，由小区电网采纳 VV 四芯电缆穿镀锌钢管埋地引入各幢楼内接线箱或总配电箱后改用三相五线制输配各分配电箱或计量配电箱，导线采纳 BV-500V 塑料铜芯线穿 PVC 管暗敷至终端箱或盒（照明及插座）入户，一切金属管道均应可靠跨焊且与接地体可靠联结，各卫生间均进行局部等电位联结，每套（户）同时敷设一根电话线、一根 75Ω 闭路有线电视（装有三只终端口）2. 电气监理控制要点及目标值审查各分包单位资质及各工种专业人员是否持证上岗；审查本专业安装施工方案；严格审查各种材料的合格证、准用证和复试报告，杜绝不合格材料用于本工程；强弱电管、照明接线盒（箱）、消防、电视、通讯接线盒（箱）必须严格按设计图纸施工，敷设在板、柱和墙内的管道应做隐蔽记录，如与设计图纸不符，在设计许可的情况下按设计变更进行，并在图纸上标出；配管在 2 寸及以下的必须用螺纹连接，钢管管径 Φ63 以上，可采纳套管焊接，管与管对口应位于套管中心，套管长度为管外径的 1.5-3 倍，两端焊缝牢固严密；配管采纳螺纹连接，管端套丝长度不应小于管接长的 1/2，连接后其丝扣外露 2—3 扣，丝扣表面光滑、无缺损；套丝连接的电管在末节连接处应跨接地焊，成排管之间跨接线按管径最大选跨接圆钢截面，明装成套配电箱应采纳管端焊接地螺栓，再用导线与箱体连接，跨接线焊缝长度不小于跨接圆钢直径的 6 倍，不准点焊；镀锌钢管连接不能熔焊，采纳螺纹连接或套管连接，接地应采纳专用接地卡；电管暗敷在砼中，应沿钢筋敷设、铅线固定，弯曲半径不小于 10d；管道敷设应连接紧密、管口光滑、护口齐全，暗配管应有 15mm 保护层，暗配管在墙内敷设也要做到横平竖直；为便于穿线，管道线路较长或有弯时，适当在中间安装过渡接线盒，具体要求如下：a.管长度每超过 30M、无弯曲； b.管长度每超过 20M、有一个弯曲； c.管长度每超过 15M、有二个弯曲；d. 管长度每超过 8M、有三个弯曲；钢管进盒（箱）应顺直，Φ50 及以下的钢管进盒（箱），必须用二片锁紧螺母固定，露出丝扣 2—3 扣，Φ65 及以上的钢管进盒（箱），管口可不套丝，用点焊固定，管口露出 2—3mm，焊后补刷防锈漆及面漆，盒（箱）内的钢管全有护圈保护，不得在穿线后将护圈劈开补放。PVC 塑料电管敷设检验PVC 塑料管外壁应有连续阻燃标记和制造厂标中型管，含...
