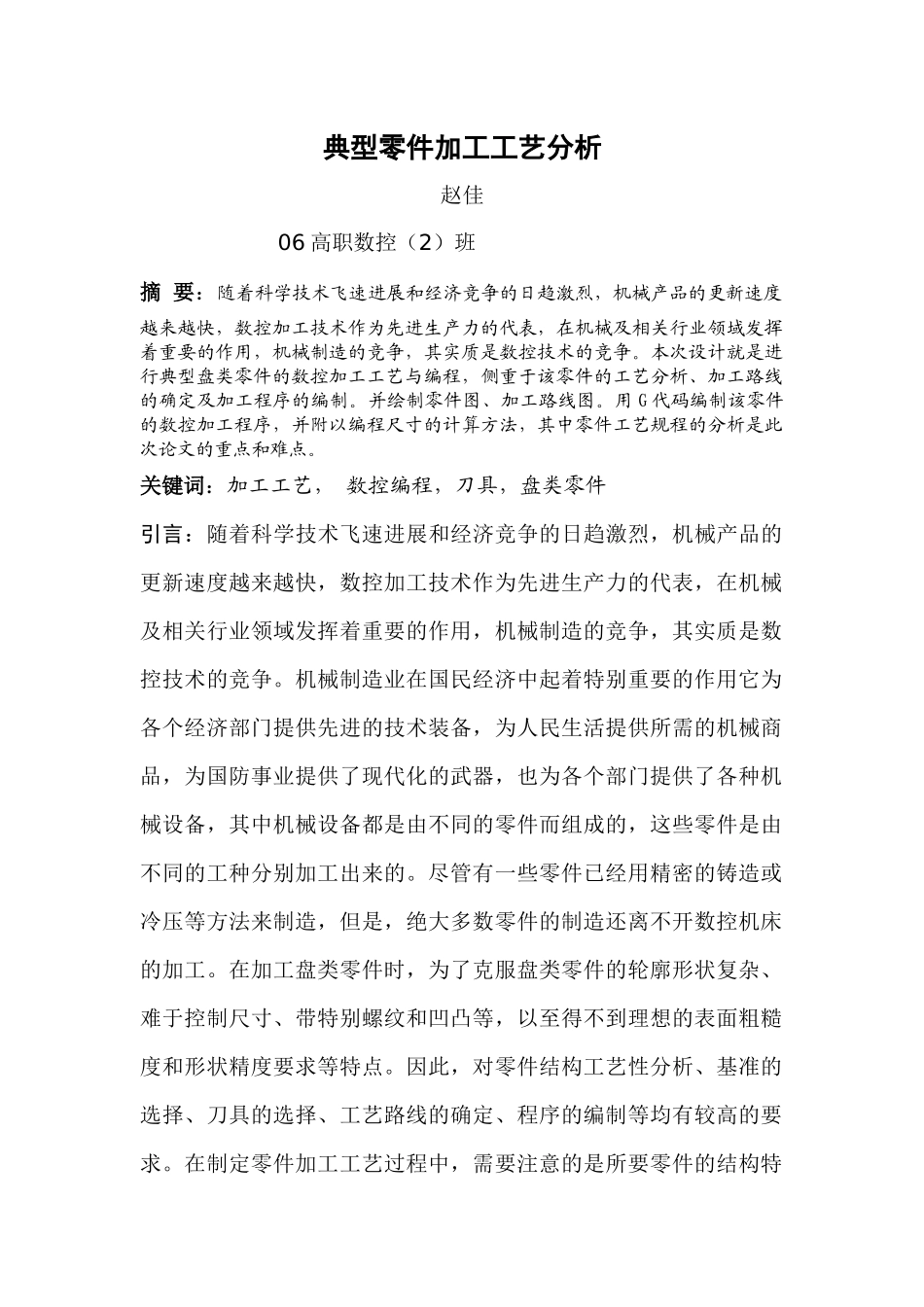

典型零件加工工艺分析赵佳 06 高职数控（2）班摘 要：随着科学技术飞速进展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。本次设计就是进行典型盘类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。并绘制零件图、加工路线图。用 G 代码编制该零件的数控加工程序，并附以编程尺寸的计算方法，其中零件工艺规程的分析是此次论文的重点和难点。关键词：加工工艺， 数控编程，刀具，盘类零件引言：随着科学技术飞速进展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。机械制造业在国民经济中起着特别重要的作用它为各个经济部门提供先进的技术装备，为人民生活提供所需的机械商品，为国防事业提供了现代化的武器，也为各个部门提供了各种机械设备，其中机械设备都是由不同的零件而组成的，这些零件是由不同的工种分别加工出来的。尽管有一些零件已经用精密的铸造或冷压等方法来制造，但是，绝大多数零件的制造还离不开数控机床的加工。在加工盘类零件时，为了克服盘类零件的轮廓形状复杂、难于控制尺寸、带特别螺纹和凹凸等，以至得不到理想的表面粗糙度和形状精度要求等特点。因此，对零件结构工艺性分析、基准的选择、刀具的选择、工艺路线的确定、程序的编制等均有较高的要求。在制定零件加工工艺过程中，需要注意的是所要零件的结构特点、精度、等技术要求，选用合理的加工工艺。在工件的加工过程中，将所学的理论知识和实际操作技能相结合，选用合理的加工基准。本次设计就是进行典型盘类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。并绘制零件图、加工路线图。用 G 代码编制该零件的数控加工程序，并附以编程尺寸的计算方法，其中零件工艺规程的分析是此次论文的重点和难点。一、数控加工工艺内容与步骤1、数控加工工艺主要包括如下内容：（1）选择适合在数控机床上加工零件，确定工序内容。（2）分析被加工零件的图样，明确加工内容及技术要求。（3）确定零件的加工方案，制定数控加工工艺路线。如划分工序、安排加工顺序、处理及非数控加工工序衔接。（4）加工工序的设计。如选择零件的定位基准、确...
