盾构吊出井凿除桩头施工技术交底

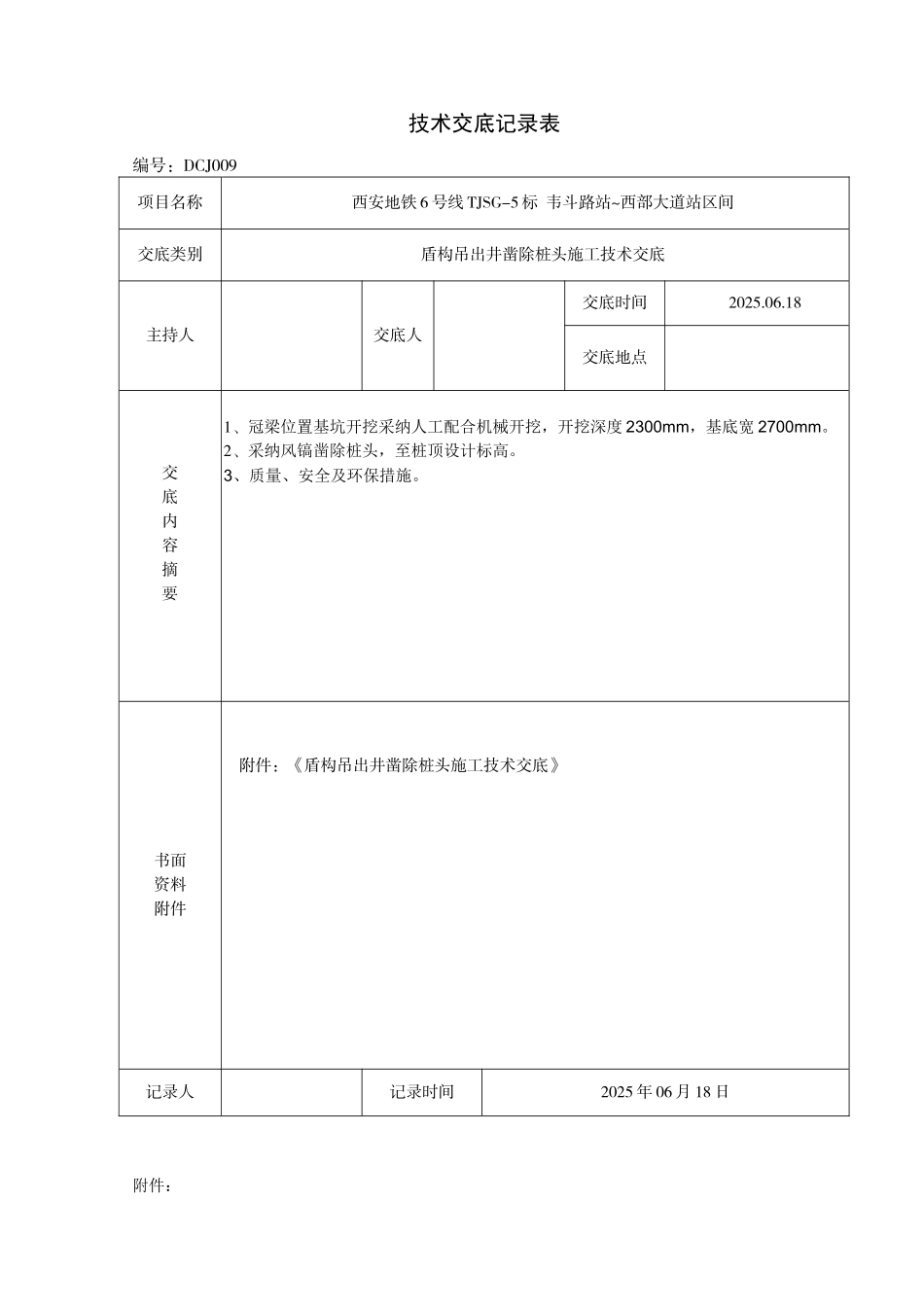

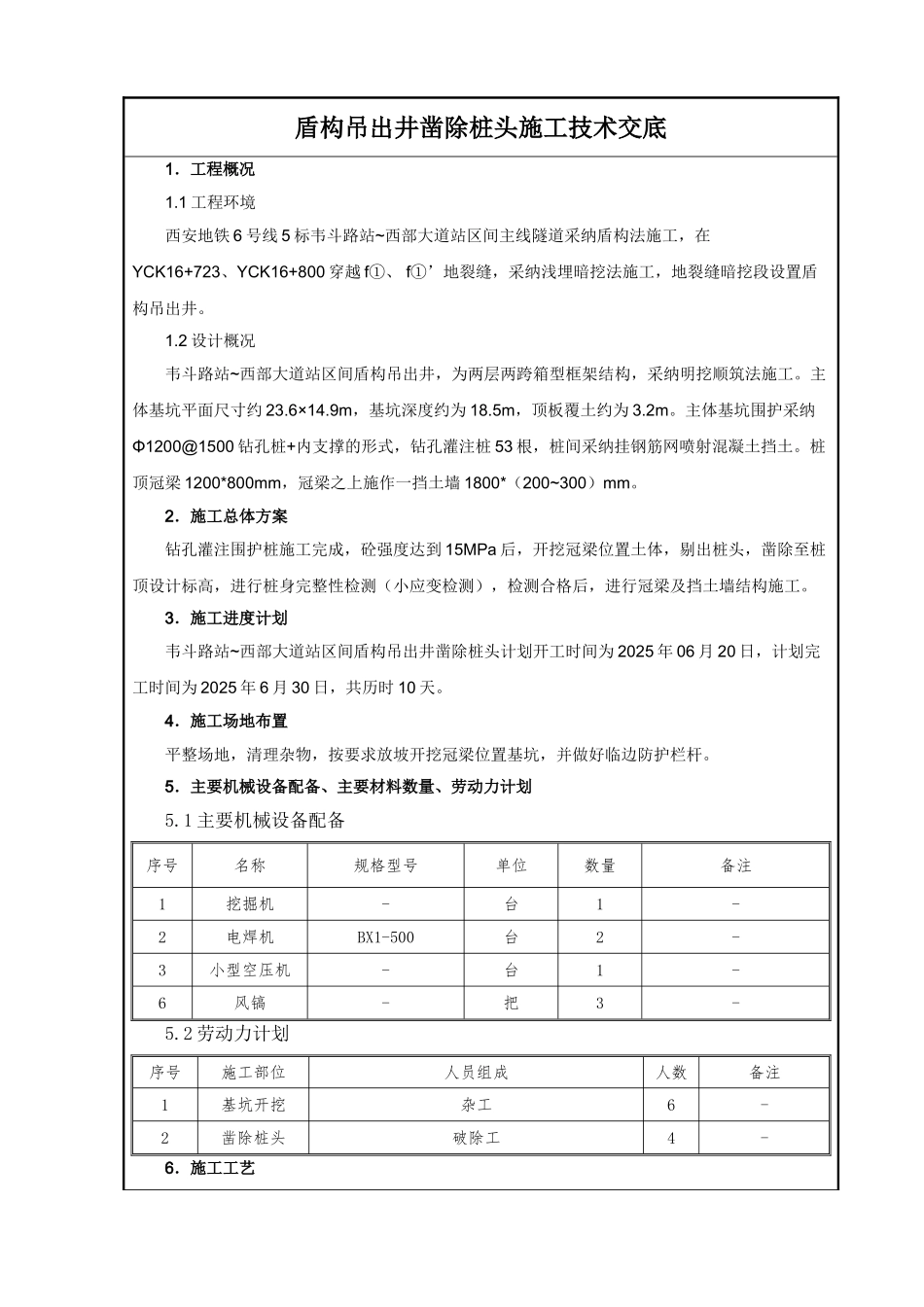

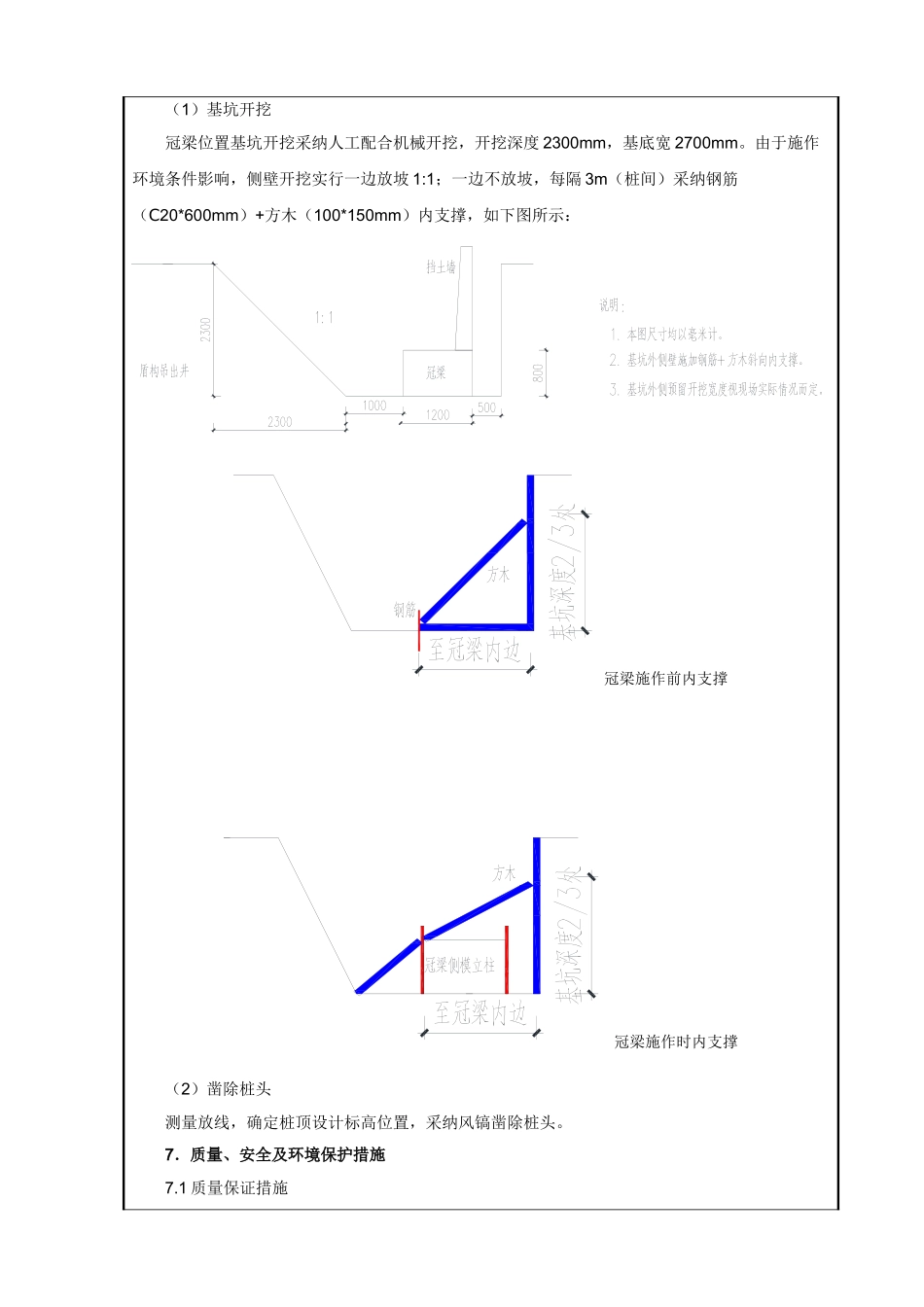

技术交底记录表编号：DCJ009项目名称西安地铁 6 号线 TJSG-5 标 韦斗路站~西部大道站区间交底类别盾构吊出井凿除桩头施工技术交底主持人交底人交底时间2025.06.18交底地点交底内容摘要 1、冠梁位置基坑开挖采纳人工配合机械开挖，开挖深度 2300mm，基底宽 2700mm。2、采纳风镐凿除桩头，至桩顶设计标高。3、质量、安全及环保措施。书面资料附件附件：《盾构吊出井凿除桩头施工技术交底》记录人记录时间2025 年 06 月 18 日附件：盾构吊出井凿除桩头施工技术交底 1．工程概况1.1 工程环境西安地铁 6 号线 5 标韦斗路站~西部大道站区间主线隧道采纳盾构法施工，在YCK16+723、YCK16+800 穿越 f①、 f①’地裂缝，采纳浅埋暗挖法施工，地裂缝暗挖段设置盾构吊出井。1.2 设计概况韦斗路站~西部大道站区间盾构吊出井，为两层两跨箱型框架结构，采纳明挖顺筑法施工。主体基坑平面尺寸约 23.6×14.9m，基坑深度约为 18.5m，顶板覆土约为 3.2m。主体基坑围护采纳Φ1200@1500 钻孔桩+内支撑的形式，钻孔灌注桩 53 根，桩间采纳挂钢筋网喷射混凝土挡土。桩顶冠梁 1200*800mm，冠梁之上施作一挡土墙 1800*（200~300）mm。2．施工总体方案钻孔灌注围护桩施工完成，砼强度达到 15MPa 后，开挖冠梁位置土体，剔出桩头，凿除至桩顶设计标高，进行桩身完整性检测（小应变检测），检测合格后，进行冠梁及挡土墙结构施工。3．施工进度计划韦斗路站~西部大道站区间盾构吊出井凿除桩头计划开工时间为 2025 年 06 月 20 日，计划完工时间为 2025 年 6 月 30 日，共历时 10 天。 4．施工场地布置平整场地，清理杂物，按要求放坡开挖冠梁位置基坑，并做好临边防护栏杆。5．主要机械设备配备、主要材料数量、劳动力计划5.1 主要机械设备配备序号名称规格型号单位数量备注1挖掘机-台1-2电焊机BX1-500台2-3小型空压机-台1-6风镐-把3-5.2 劳动力计划序号施工部位人员组成人数备注1基坑开挖杂工6-2凿除桩头破除工4-6．施工工艺（1）基坑开挖冠梁位置基坑开挖采纳人工配合机械开挖，开挖深度 2300mm，基底宽 2700mm。由于施作环境条件影响，侧壁开挖实行一边放坡 1:1；一边不放坡，每隔 3m（桩间）采纳钢筋（C20*600mm）+方木（100*150mm）内支撑，如下图所示：冠梁施作前内支撑冠梁施作时内支撑（2）凿除桩头测量放线，确定桩顶设计标高位置，采纳风镐凿除桩头。7．质量、安全及环境保护措施7.1 质量保证措施（1）现场工...
