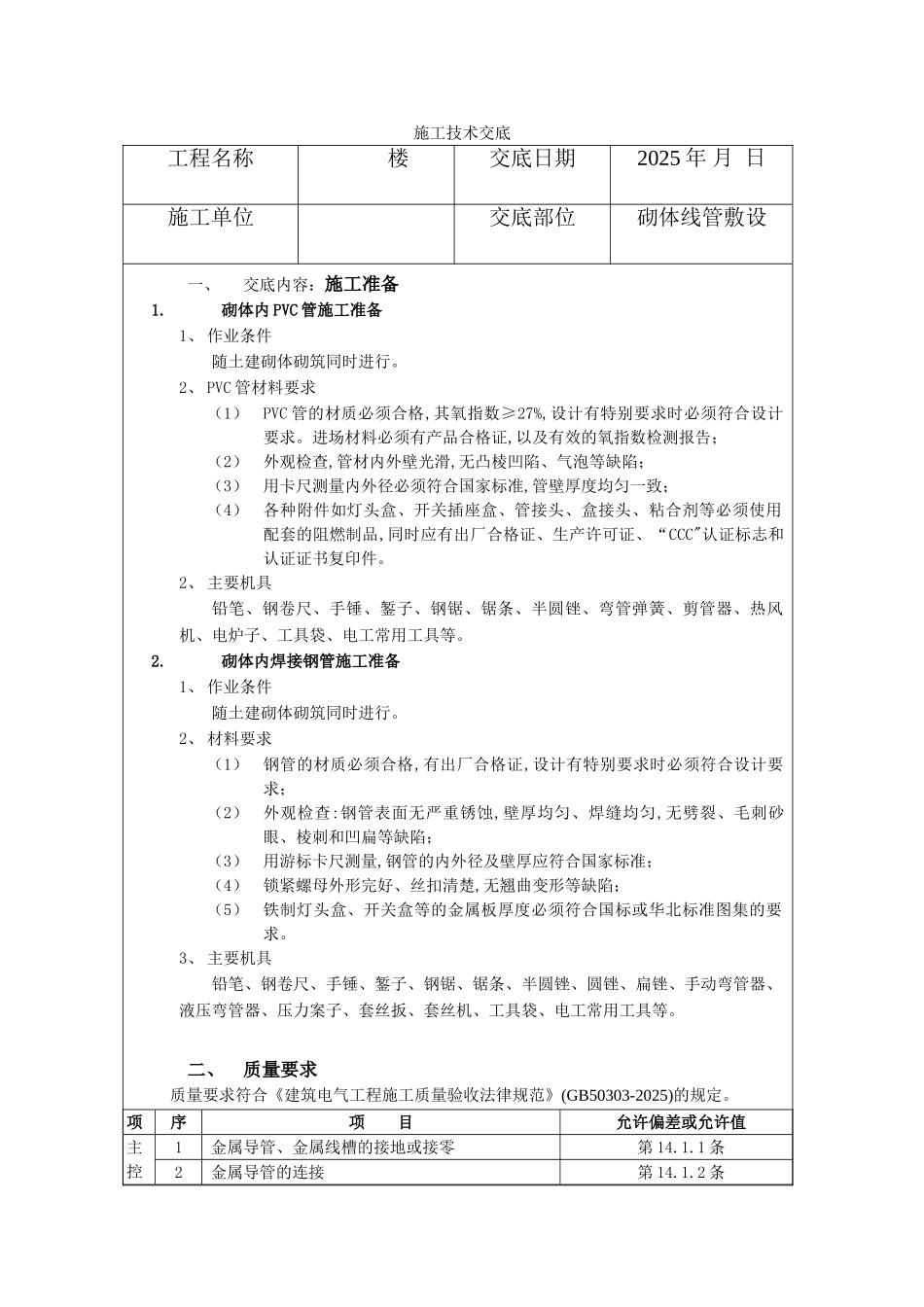

施工技术交底工程名称 楼交底日期2025 年 月 日施工单位交底部位砌体线管敷设一、交底内容：施工准备1.砌体内 PVC 管施工准备1、 作业条件随土建砌体砌筑同时进行。2、 PVC 管材料要求（1）PVC 管的材质必须合格,其氧指数≥27%,设计有特别要求时必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。2、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。2.砌体内焊接钢管施工准备1、 作业条件随土建砌体砌筑同时进行。2、 材料要求（1）钢管的材质必须合格,有出厂合格证,设计有特别要求时必须符合设计要求；（2）外观检查:钢管表面无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清楚,无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2025)的规定。项序项 目允许偏差或允许值主控1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条项3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管管口高度第 14.2.5 条4暗配导管的埋设深度，明配导管的固定第 14.2.6 条5线槽固定及外观检查第 14.2.7 条6防爆导管的连接、接地、固定和防腐第 14.2.8 条7绝缘导管的连接和保护第 14.2.9 条8柔性导管的长度、连接和接地第 14.2.10 条9导管和线槽在建筑物变形缝处的处理第 14.2.11 条三、工艺流程1.砌体内 PVC 管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲2.砌体内焊接钢管的工艺流程预留箱盒位置→敷设管路→管路连接→...
