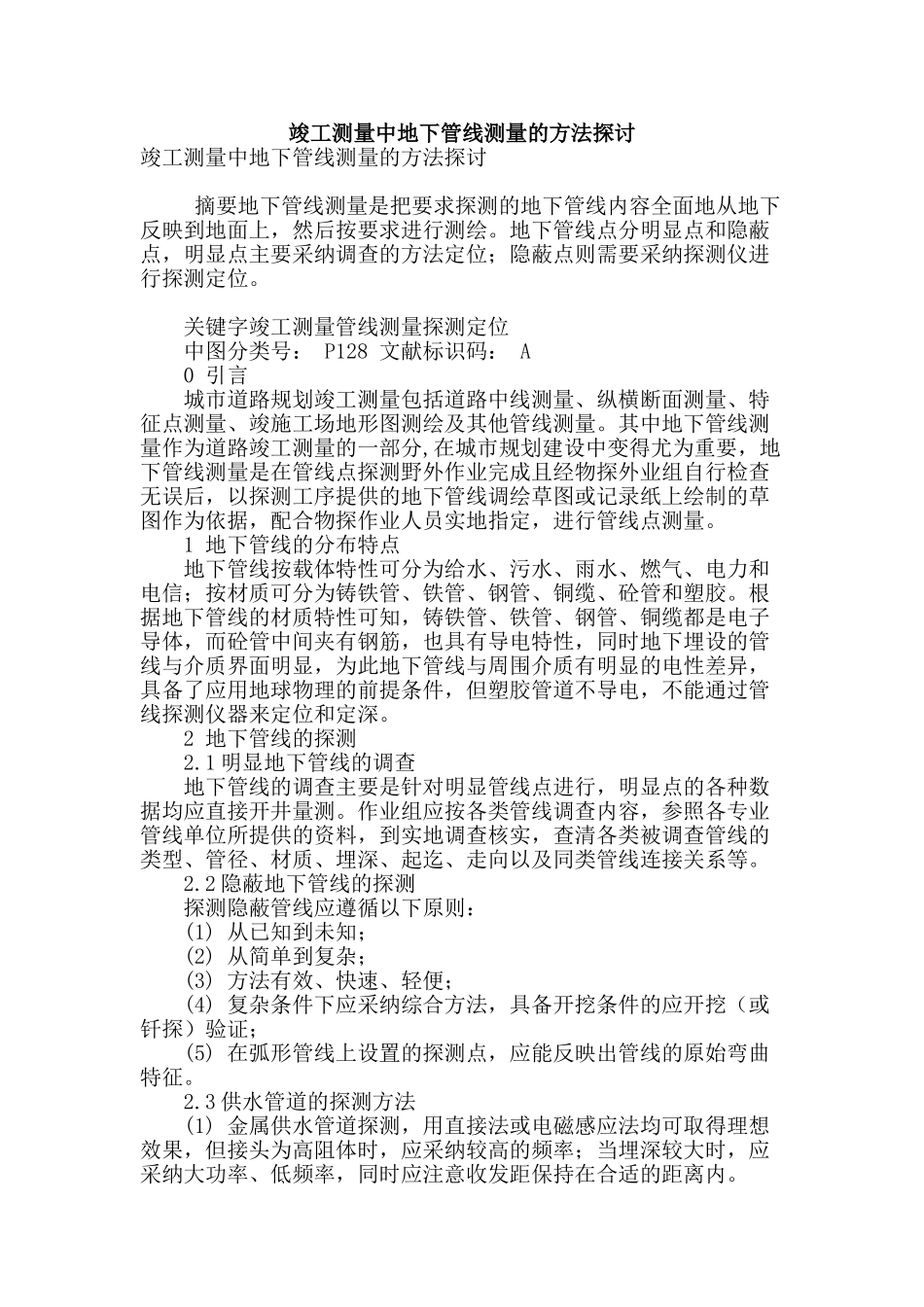

竣工测量中地下管线测量的方法探讨竣工测量中地下管线测量的方法探讨 摘要地下管线测量是把要求探测的地下管线内容全面地从地下反映到地面上，然后按要求进行测绘。地下管线点分明显点和隐蔽点，明显点主要采纳调查的方法定位；隐蔽点则需要采纳探测仪进行探测定位。 关键字竣工测量管线测量探测定位 中图分类号： P128 文献标识码： A 0 引言 城市道路规划竣工测量包括道路中线测量、纵横断面测量、特征点测量、竣施工场地形图测绘及其他管线测量。其中地下管线测量作为道路竣工测量的一部分,在城市规划建设中变得尤为重要，地下管线测量是在管线点探测野外作业完成且经物探外业组自行检查无误后，以探测工序提供的地下管线调绘草图或记录纸上绘制的草图作为依据，配合物探作业人员实地指定，进行管线点测量。 1 地下管线的分布特点 地下管线按载体特性可分为给水、污水、雨水、燃气、电力和电信；按材质可分为铸铁管、铁管、钢管、铜缆、砼管和塑胶。根据地下管线的材质特性可知，铸铁管、铁管、钢管、铜缆都是电子导体，而砼管中间夹有钢筋，也具有导电特性，同时地下埋设的管线与介质界面明显，为此地下管线与周围介质有明显的电性差异，具备了应用地球物理的前提条件，但塑胶管道不导电，不能通过管线探测仪器来定位和定深。 2 地下管线的探测 2.1 明显地下管线的调查 地下管线的调查主要是针对明显管线点进行，明显点的各种数据均应直接开井量测。作业组应按各类管线调查内容，参照各专业管线单位所提供的资料，到实地调查核实，查清各类被调查管线的类型、管径、材质、埋深、起迄、走向以及同类管线连接关系等。 2.2 隐蔽地下管线的探测 探测隐蔽管线应遵循以下原则： (1) 从已知到未知； (2) 从简单到复杂； (3) 方法有效、快速、轻便； (4) 复杂条件下应采纳综合方法，具备开挖条件的应开挖（或钎探）验证； (5) 在弧形管线上设置的探测点，应能反映出管线的原始弯曲特征。 2.3 供水管道的探测方法 (1) 金属供水管道探测，用直接法或电磁感应法均可取得理想效果，但接头为高阻体时，应采纳较高的频率；当埋深较大时，应采纳大功率、低频率，同时应注意收发距保持在合适的距离内。 (2) 大口径金属管道探测一般采纳直接法或双端连接法，但由于异常顶部宽平而难以确定极大值的位置，这时可采纳同一场值的中心点来定位，如采纳极大值的 85%-90%定出异常两翼的对称点，取其中心定出管线中心位置，而后采...
