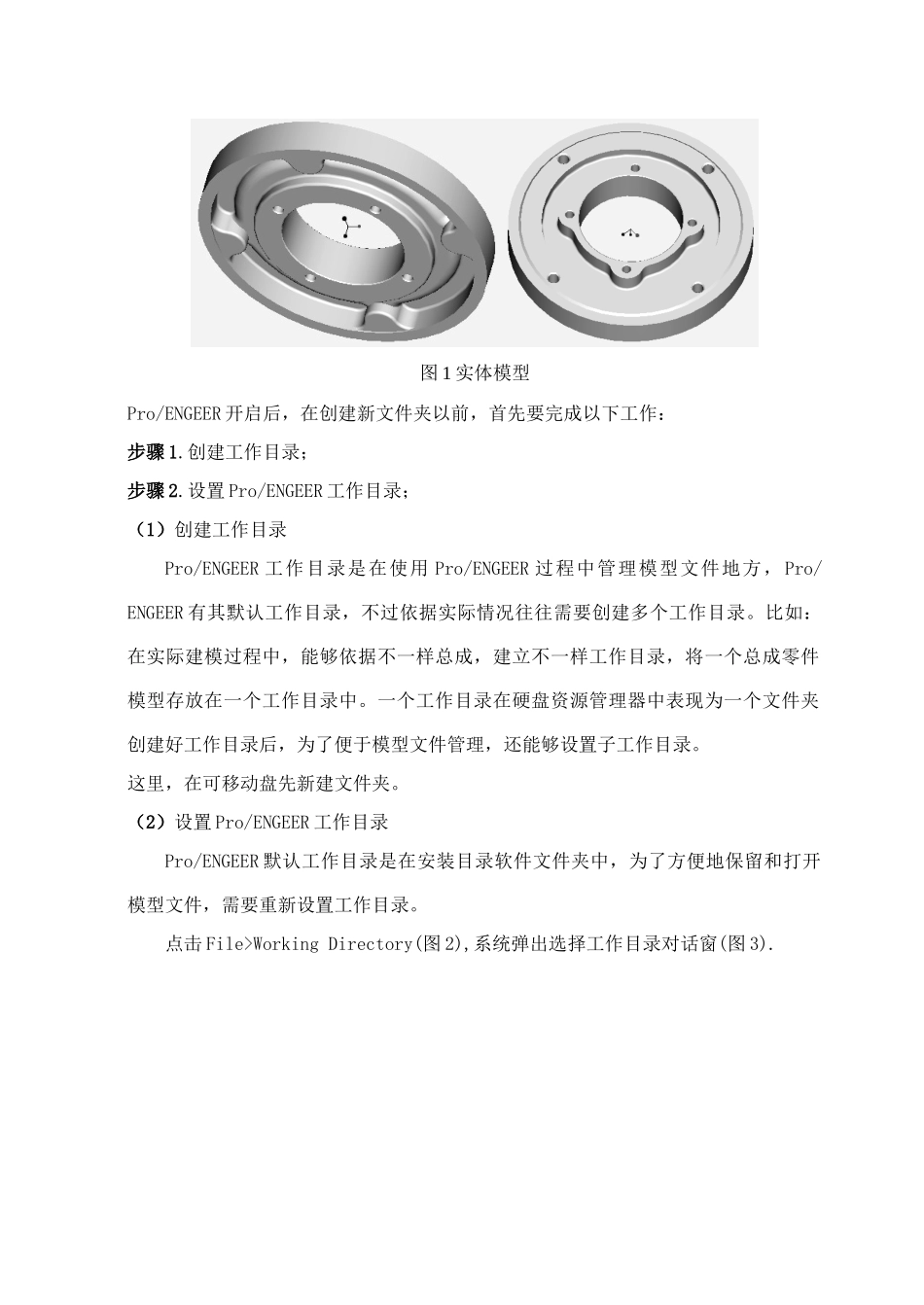

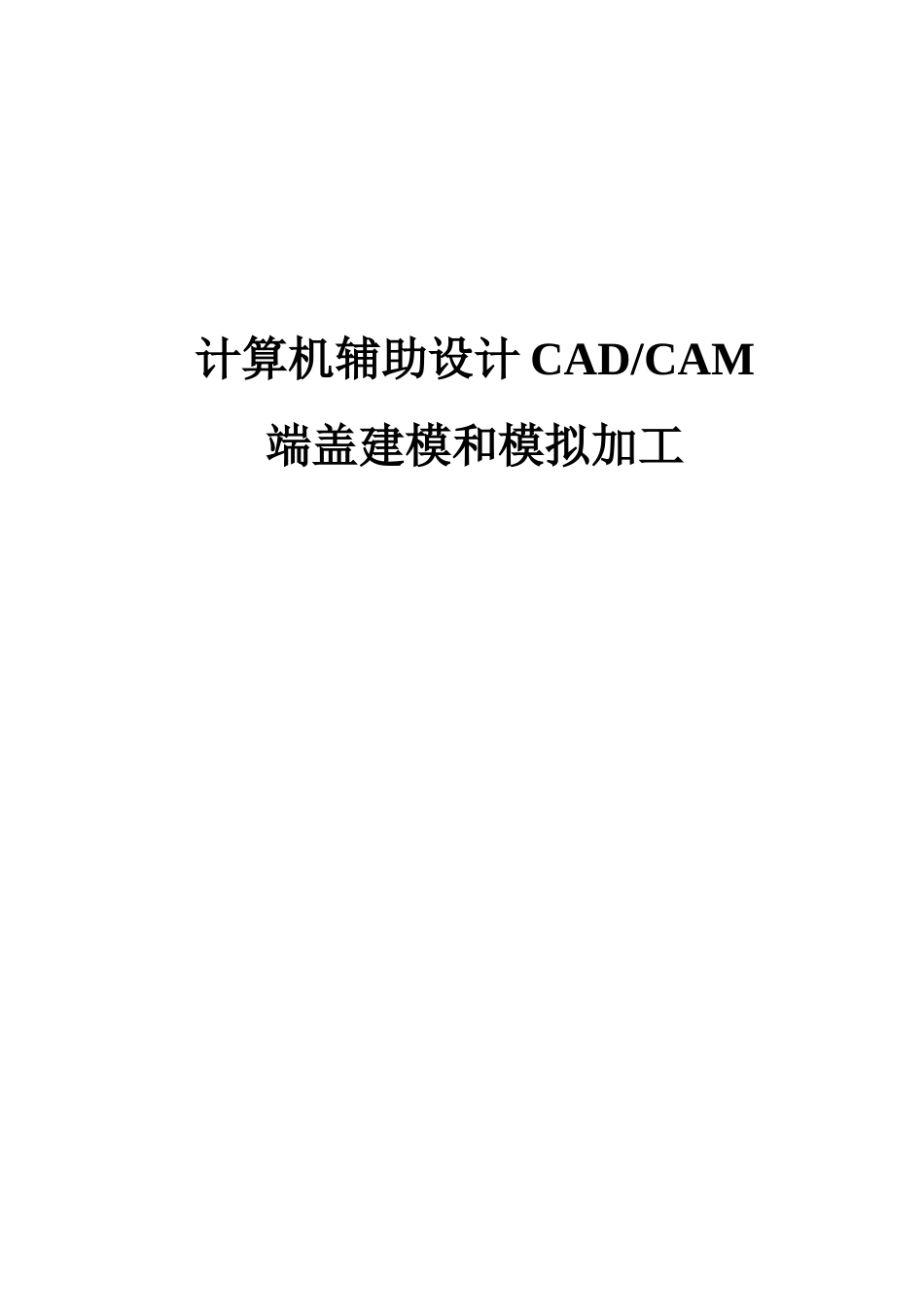

计算机辅助设计 CAD/CAM端盖建模和模拟加工序言伴随科技进展,计算机辅助设计越来越广泛地应用在各个设计领域.现在,它已经突破了二维图纸电子化框架,转向和三维实体建模、动力学模拟仿真和有限元分析为根本虚拟样机制作技术。使用虚拟样机技术能够在设计阶段估量产品性能，优化产品设计，缩短产品研制周期，节约开发费用。以三维实体建模为基础功效 Pro/ENGEER 实行“尺寸驱动参数基于特征实体建模技术”，根本改变了传统设计理念，建立了一个统一能在系统内部引发改变数据结构。所以在产品开发过程中，更改一处设计能够很快传遍整个设计过程，以确保全部零件和各个步骤保持一致性和协调性。一、设计思绪这次课程设计是经过 PRO/E 软件实现。PRO/E 是大型三维建模软件，它含有三大特点-参数化设计，特征建模基础思想，数据库。包含众多功效模块，我们这次课程设计关键应用建模和制造两个模块。我设计题目是一个端盖。总体思绪是，首先经过拉伸工具创建基体,然后在利用多种工具在基体上建立特征,最终完成实体建模，其次选择基体上含有代表性基、本特征进行数控加工，系统自动生成程序。二、端盖实体建摸过程创建图 1-1 所表示实体模型,具体步骤以下:图 1 实体模型Pro/ENGEER 开启后，在创建新文件夹以前，首先要完成以下工作：步骤 1.创建工作目录；步骤 2.设置 Pro/ENGEER 工作目录；（1）创建工作目录Pro/ENGEER 工作目录是在使用 Pro/ENGEER 过程中管理模型文件地方， Pro/ENGEER 有其默认工作目录，不过依据实际情况往往需要创建多个工作目录。比如：在实际建模过程中，能够依据不一样总成，建立不一样工作目录，将一个总成零件模型存放在一个工作目录中。一个工作目录在硬盘资源管理器中表现为一个文件夹创建好工作目录后，为了便于模型文件管理，还能够设置子工作目录。这里，在可移动盘先新建文件夹。（2）设置 Pro/ENGEER 工作目录Pro/ENGEER 默认工作目录是在安装目录软件文件夹中，为了方便地保留和打开模型文件，需要重新设置工作目录。点击 File>Working Directory(图 2),系统弹出选择工作目录对话窗(图 3). 图 2 设置工作目录菜单 图 3 选择工作目录对话框选择 I:\proe 按 OK.此时, Pro/ENGEER 工作目录已经由原来默认工作目录重新设置为 I:\proe 文件夹,保留和打开全部在此文件夹中进行.点击菜单目录中文件下拉菜单新建,选择 零件—实体.并命名。(图 4) 图 4【新增】对话框图 图 5【新...
