精品资料（2025-2025收藏）单片机课程设计——基于51单片机的温度监控系统设计17956

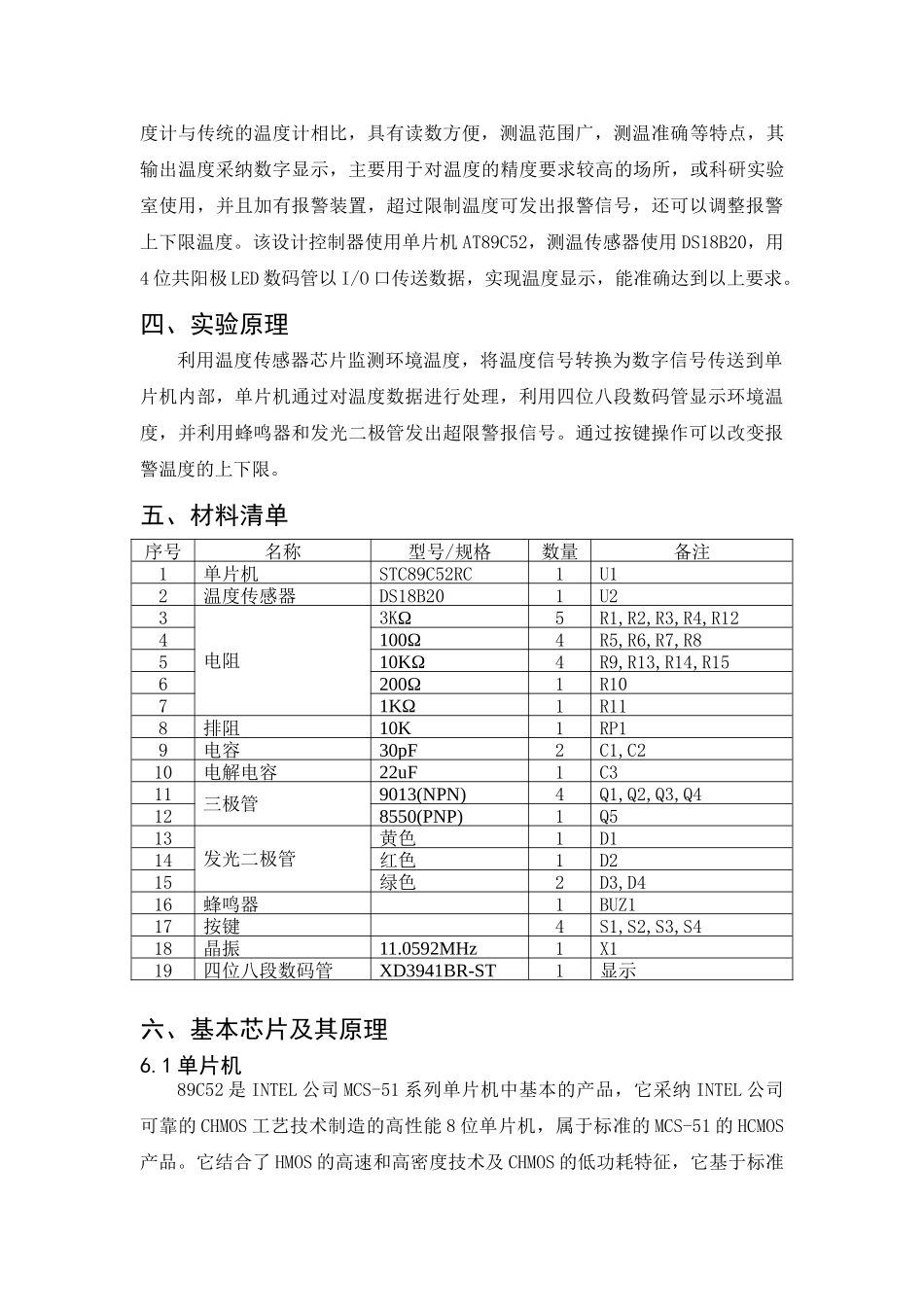

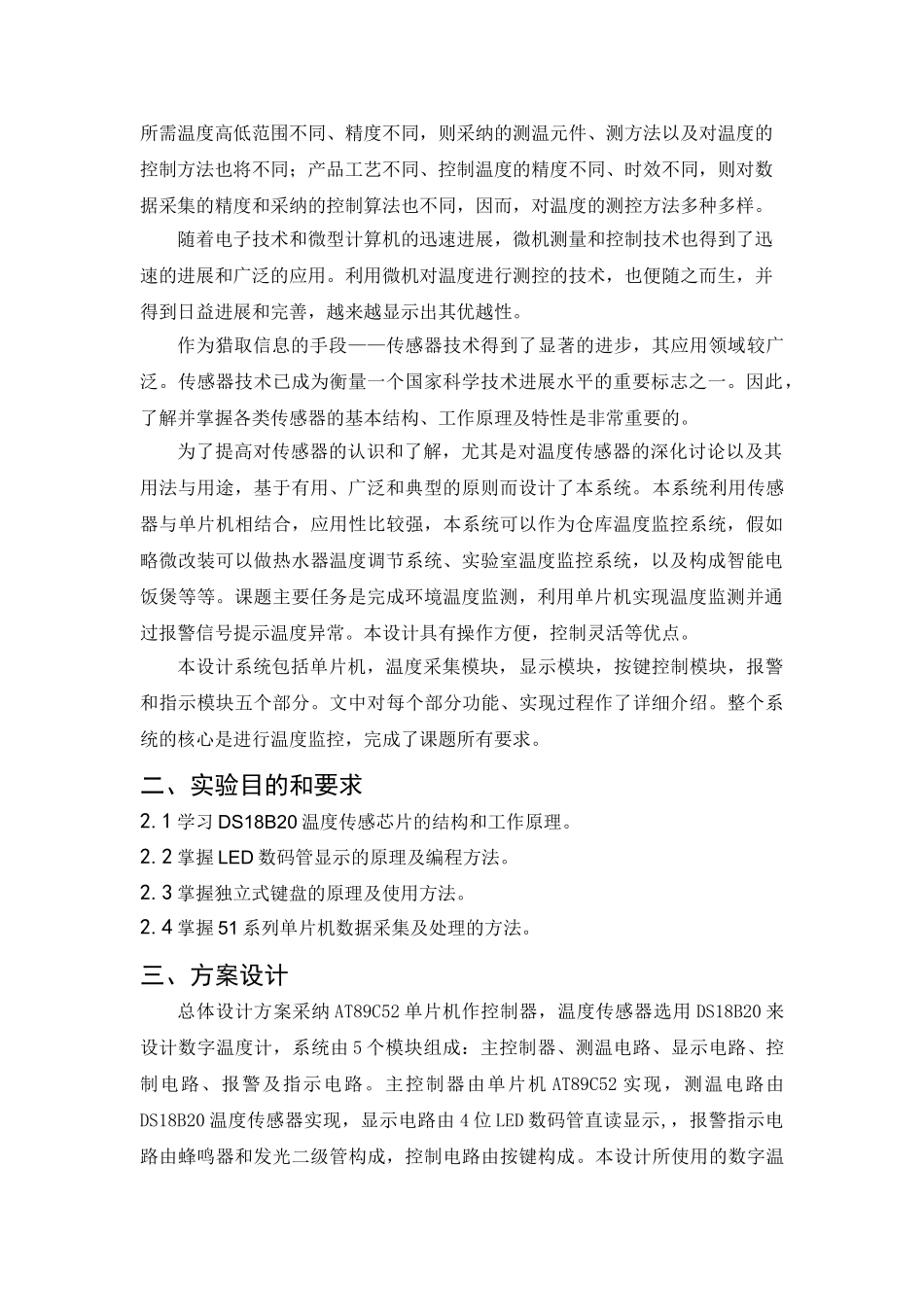

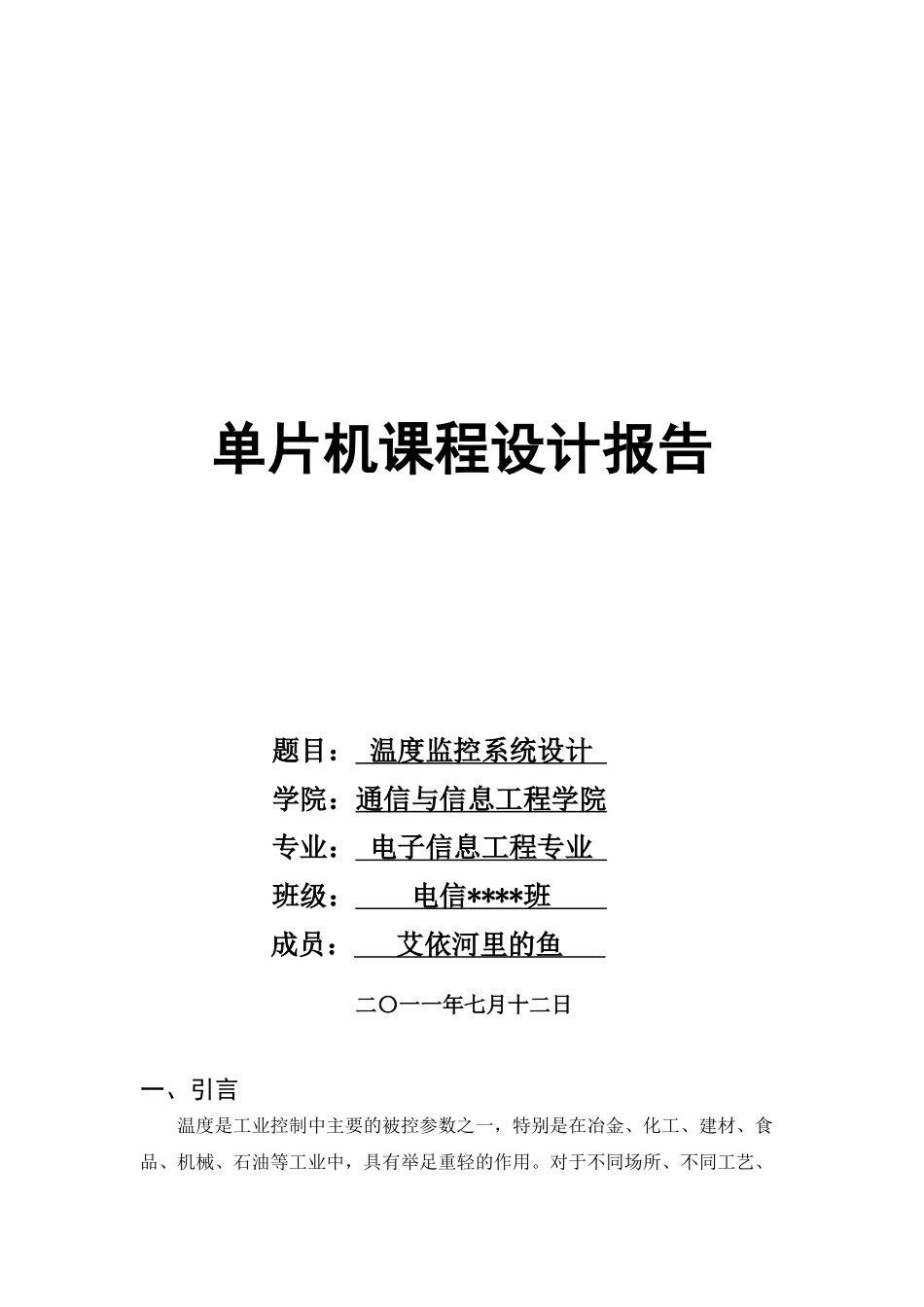

单片机课程设计报告题目： 温度监控系统设计 学院：通信与信息工程学院专业： 电子信息工程专业 班级： 电信 **** 班 成员： 艾依河里的鱼 二〇一一年七月十二日一、引言温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。对于不同场所、不同工艺、所需温度高低范围不同、精度不同，则采纳的测温元件、测方法以及对温度的控制方法也将不同；产品工艺不同、控制温度的精度不同、时效不同，则对数据采集的精度和采纳的控制算法也不同，因而，对温度的测控方法多种多样。随着电子技术和微型计算机的迅速进展，微机测量和控制技术也得到了迅速的进展和广泛的应用。利用微机对温度进行测控的技术，也便随之而生，并得到日益进展和完善，越来越显示出其优越性。作为猎取信息的手段——传感器技术得到了显著的进步，其应用领域较广泛。传感器技术已成为衡量一个国家科学技术进展水平的重要标志之一。因此，了解并掌握各类传感器的基本结构、工作原理及特性是非常重要的。为了提高对传感器的认识和了解，尤其是对温度传感器的深化讨论以及其用法与用途，基于有用、广泛和典型的原则而设计了本系统。本系统利用传感器与单片机相结合，应用性比较强，本系统可以作为仓库温度监控系统，假如略微改装可以做热水器温度调节系统、实验室温度监控系统，以及构成智能电饭煲等等。课题主要任务是完成环境温度监测，利用单片机实现温度监测并通过报警信号提示温度异常。本设计具有操作方便，控制灵活等优点。本设计系统包括单片机，温度采集模块，显示模块，按键控制模块，报警和指示模块五个部分。文中对每个部分功能、实现过程作了详细介绍。整个系统的核心是进行温度监控，完成了课题所有要求。二、实验目的和要求2.1 学习 DS18B20 温度传感芯片的结构和工作原理。2.2 掌握 LED 数码管显示的原理及编程方法。2.3 掌握独立式键盘的原理及使用方法。2.4 掌握 51 系列单片机数据采集及处理的方法。三、方案设计总体设计方案采纳 AT89C52 单片机作控制器，温度传感器选用 DS18B20 来设计数字温度计，系统由 5 个模块组成：主控制器、测温电路、显示电路、控制电路、报警及指示电路。主控制器由单片机 AT89C52 实现，测温电路由DS18B20 温度传感器实现，显示电路由 4 位 LED 数码管直读显示,，报警指示电路由蜂鸣器和发光二级管构成，控制电路由按键构成。本设计所使用...
