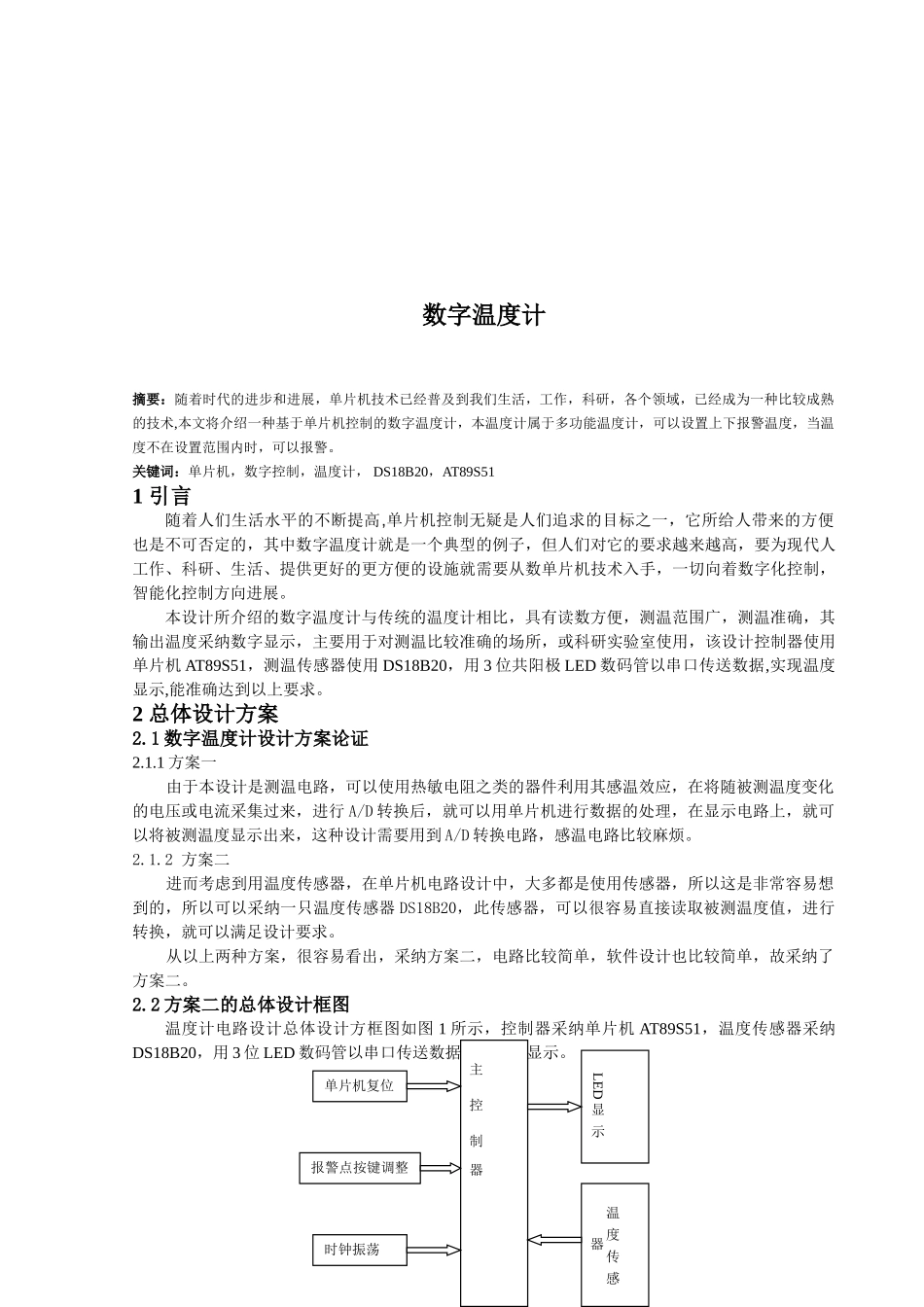

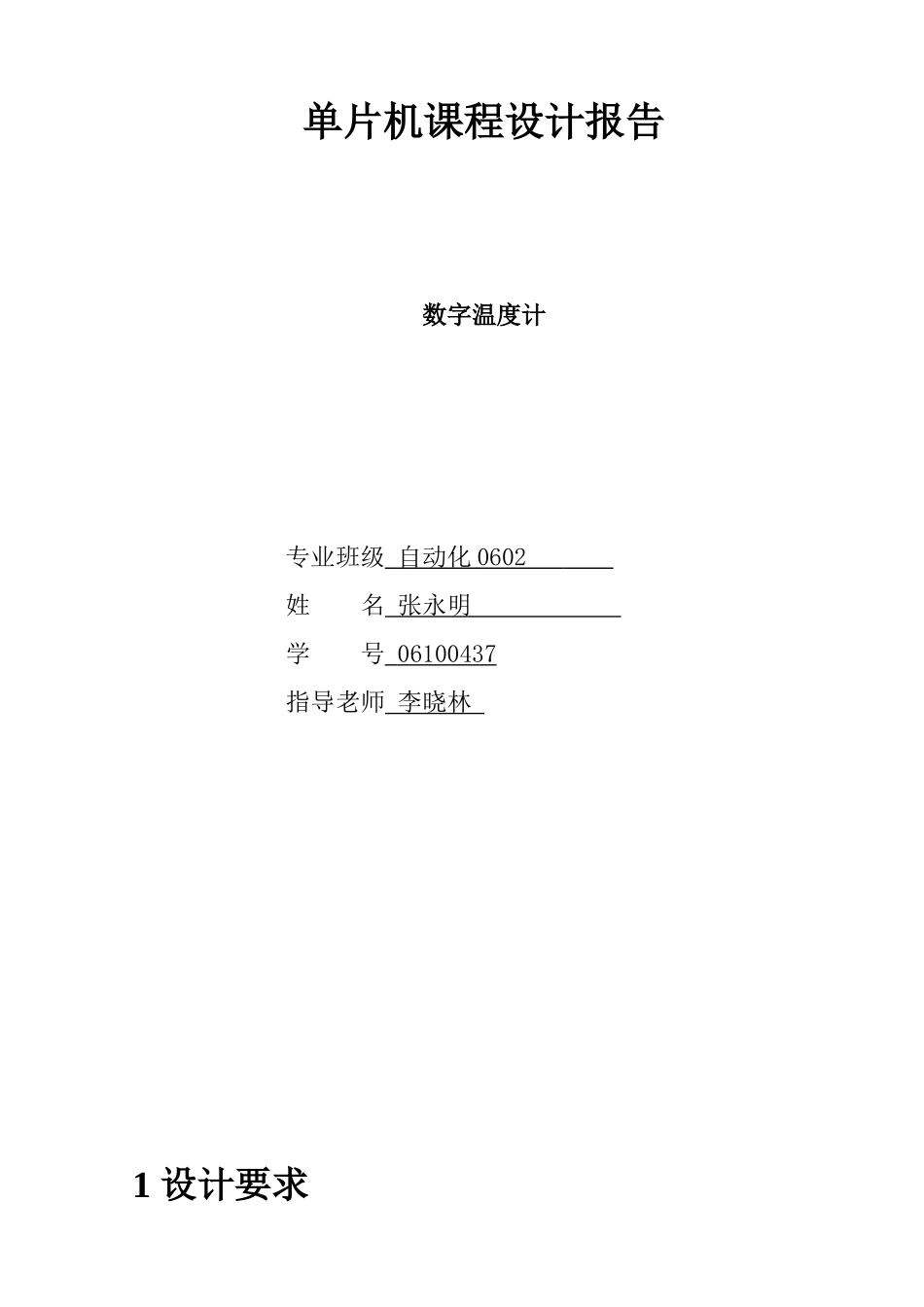

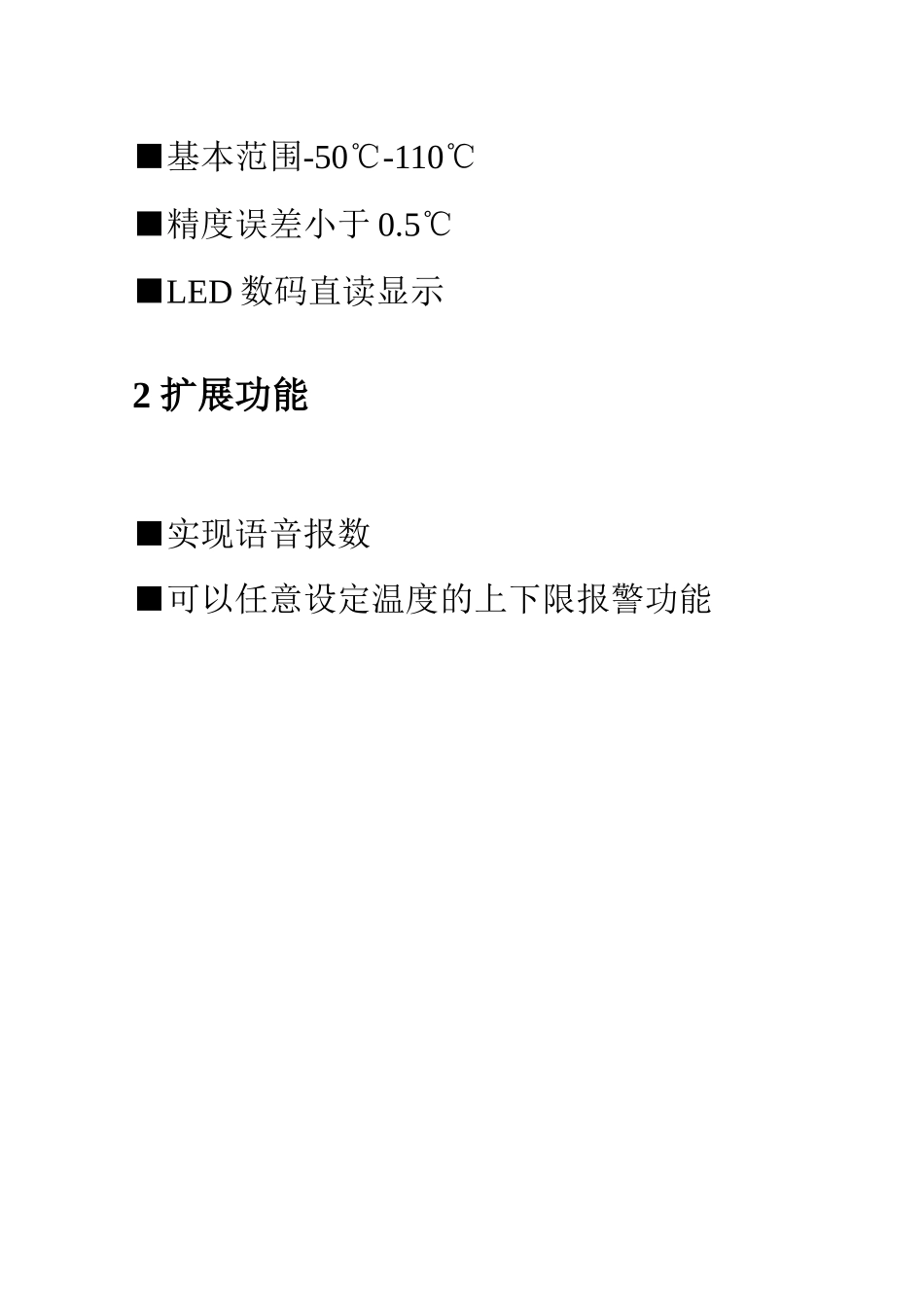

单片机课程设计报告数字温度计专业班级 自动化 0602 姓 名 张永明 学 号 06100437 指导老师 李晓林 1 设计要求■基本范围-50℃-110℃■精度误差小于 0.5℃■LED 数码直读显示2 扩展功能■实现语音报数■可以任意设定温度的上下限报警功能 数字温度计摘要：随着时代的进步和进展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。 关键词：单片机，数字控制，温度计， DS18B20，AT89S511 引言随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向进展。本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采纳数字显示，主要用于对测温比较准确的场所，或科研实验室使用，该设计控制器使用单片机 AT89S51，测温传感器使用 DS18B20，用 3 位共阳极 LED 数码管以串口传送数据,实现温度显示,能准确达到以上要求。2 总体设计方案2.1 数字温度计设计方案论证2.1.1 方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行 A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到 A/D 转换电路，感温电路比较麻烦。2.1.2 方案二 进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采纳一只温度传感器 DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。从以上两种方案，很容易看出，采纳方案二，电路比较简单，软件设计也比较简单，故采纳了方案二。2.2 方案二的总体设计框图温度计电路设计总体设计方框图如图 1 所示，控制器采纳单片机 AT89S51，温度传感器采纳DS18B20，用 3 位 LED 数码管以串口传送数据实现温度显示。 主 控 制 器LED显 示温 度 传 感 器单片机复位时钟振荡报警点按键调整图 1 总体设计方框图2.2.1 主控制器单片机 AT89S51 具有...
