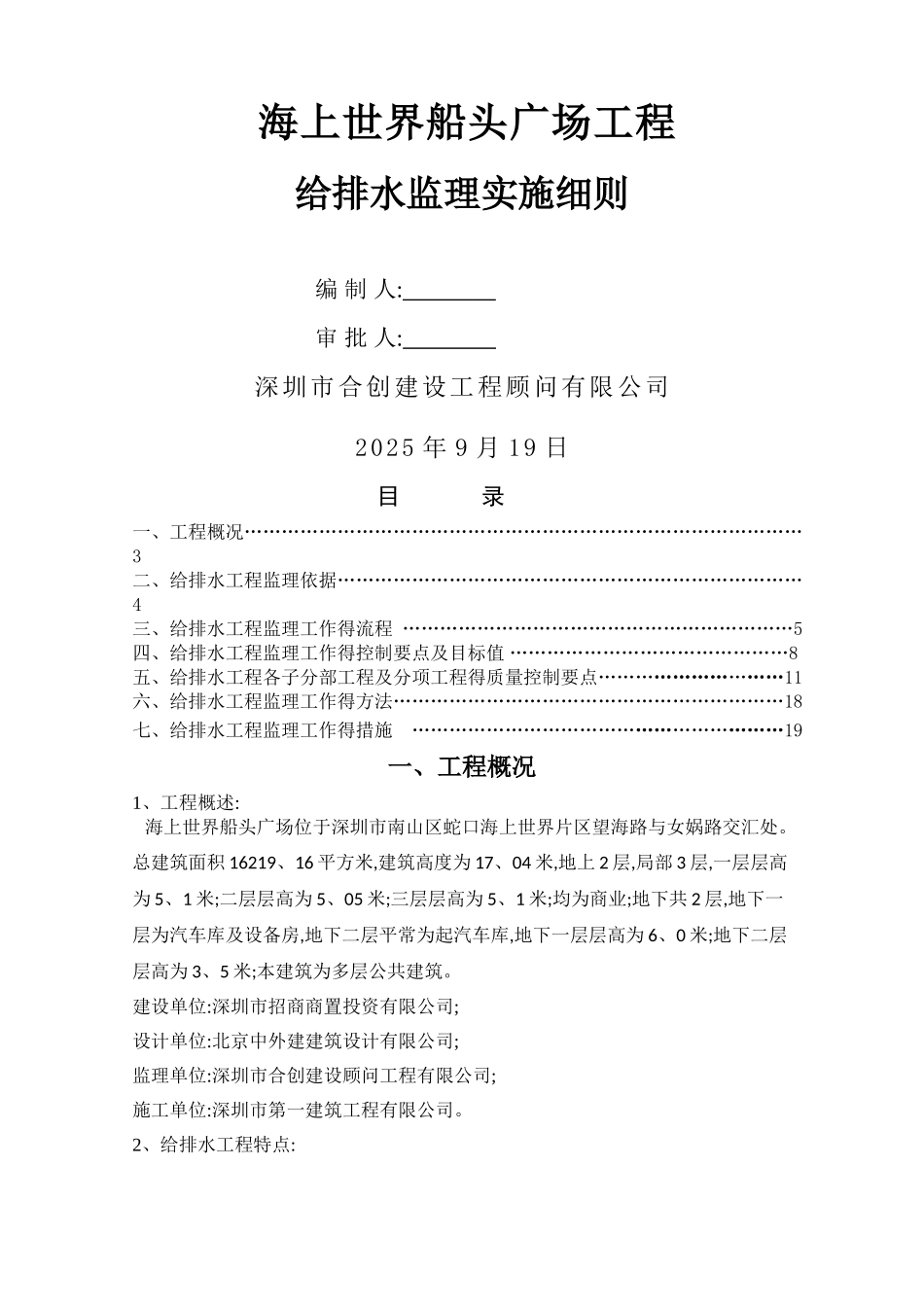

海上世界船头广场工程给排水监理实施细则 编 制 人: 审 批 人: 深圳市合创建设工程顾问有限公司2025 年 9 月 19 日目 录一、工程概况………………………………………………………………………………3二、给排水工程监理依据…………………………………………………………………4三、给排水工程监理工作得流程 ………………………………………………………5四、给排水工程监理工作得控制要点及目标值 ………………………………………8五、给排水工程各子分部工程及分项工程得质量控制要点…………………………11六、给排水工程监理工作得方法………………………………………………………18七、给排水工程监理工作得措施 ……………………………………………………19一、工程概况1、工程概述: 海上世界船头广场位于深圳市南山区蛇口海上世界片区望海路与女娲路交汇处。总建筑面积 16219、16 平方米,建筑高度为 17、04 米,地上 2 层,局部 3 层,一层层高为 5、1 米;二层层高为 5、05 米;三层层高为 5、1 米;均为商业;地下共 2 层,地下一层为汽车库及设备房,地下二层平常为起汽车库,地下一层层高为 6、0 米;地下二层层高为 3、5 米;本建筑为多层公共建筑。建设单位:深圳市招商商置投资有限公司;设计单位:北京中外建建筑设计有限公司;监理单位:深圳市合创建设顾问工程有限公司;施工单位:深圳市第一建筑工程有限公司。2、给排水工程特点: (1)、本工程给排水系统分为生活给水系统与雨水、污水、废水系统。给水管道系统由市政给水直接供给。卫生间得污水排到室外得污水井经化粪池处理后,再排到市政污水管网。雨水与空调冷凝水汇合后,均直接排入室外雨水管网。 (2)、工程特点,设计得要求: 1)、给水管道:供水干管及立管采纳不锈钢管,卡压连接。给水支管采纳钢塑复合管,连接方式:DN＜100 采纳丝扣连接,DN≥100 采纳卡箍连接。卫生间埋墙部分采纳 PPR 给水管,热熔连接。 2)、排水管道:污、废水管采纳 PVCU 塑料排水管,粘接。雨水管:雨水立管采纳PVCU 塑料排水管,粘接。冷凝水管:采纳 UPVC 给水管,粘接。管道工作压力为1、0Mpa。潜水、潜污泵配管:采纳钢塑复合管,连接方式:DN＜100 采纳丝扣连接,DN≥100 采纳卡箍连接。3、现场情况:(1)、仓库、宿舍等临设已完成;(2)、施工用水、用电已安装。二、给排水工程监理依据1、给排水工程施工合同2、给排水工程施工图纸3、国家法律规范标准:(1)2025 年版《工程建设...
