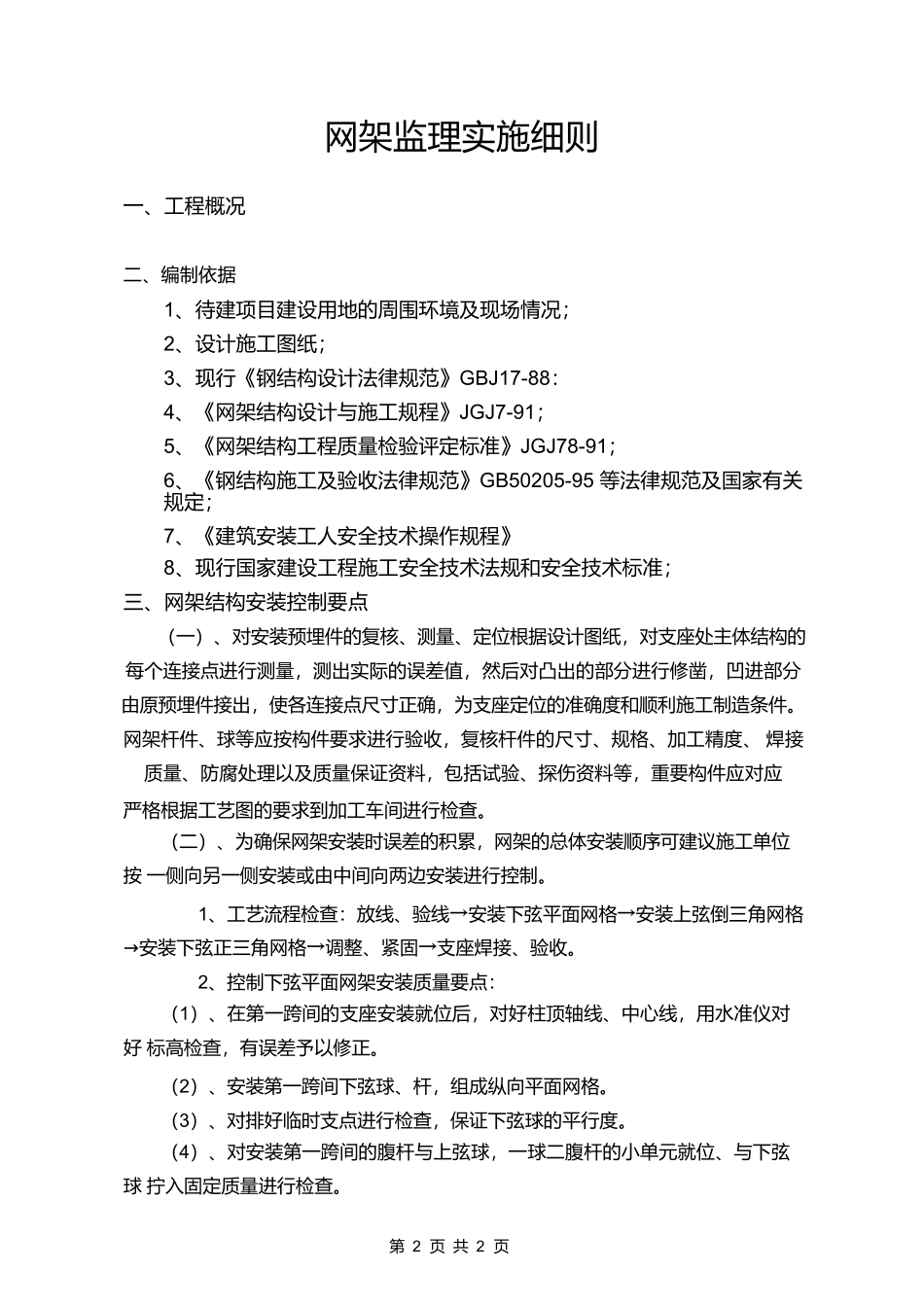

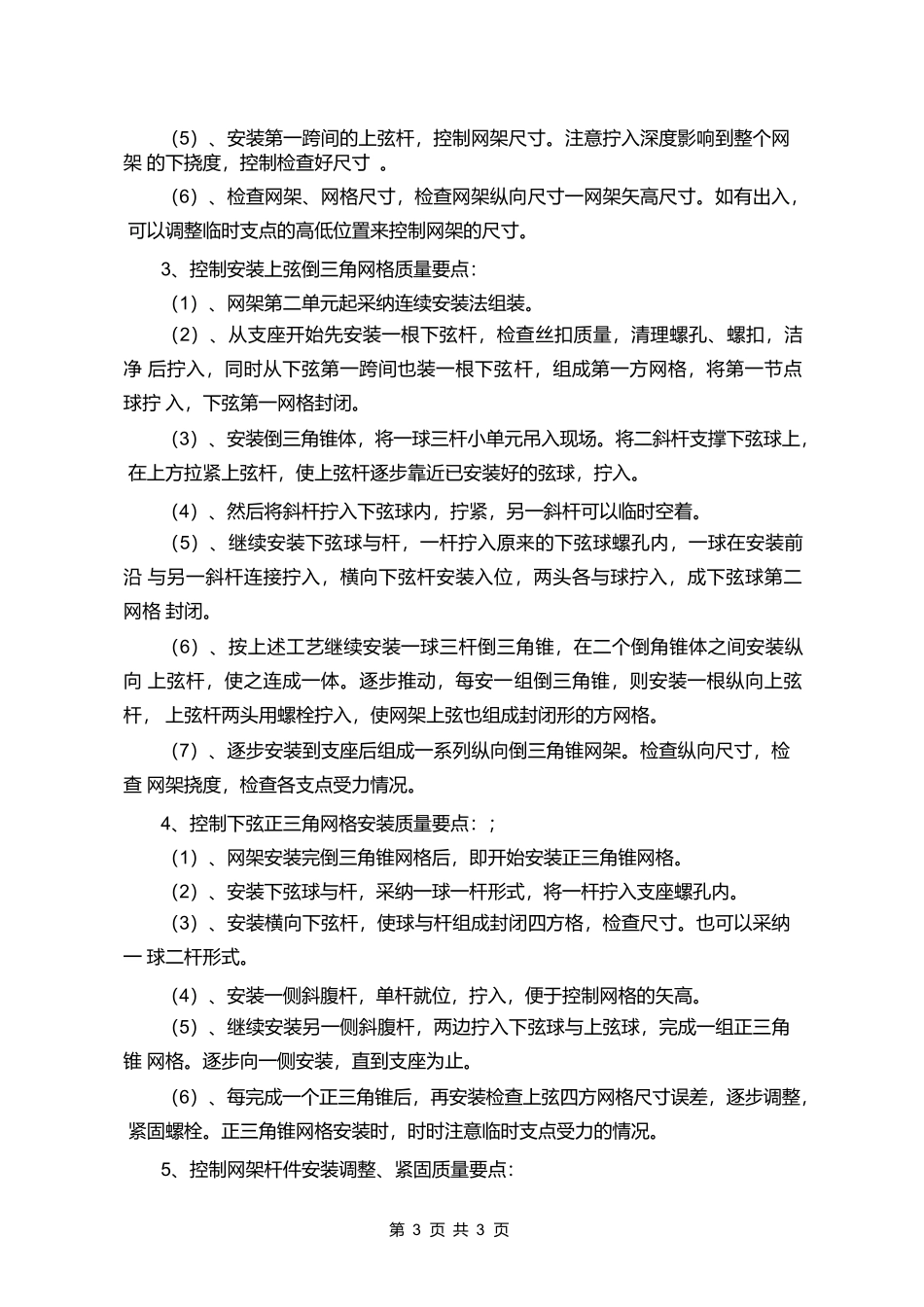

JNJL/QR/05/04/1.0No：监理实施细则工程名称：专 业：网架编 制：审 核：项目监理部（盖章） 年 月 日第 1 页 共 1 页网架监理实施细则一、工程概况二、编制依据1、待建项目建设用地的周围环境及现场情况；2、设计施工图纸；3、现行《钢结构设计法律规范》GBJ17-88：4、《网架结构设计与施工规程》JGJ7-91；5、《网架结构工程质量检验评定标准》JGJ78-91；6、《钢结构施工及验收法律规范》GB50205-95 等法律规范及国家有关规定；7、《建筑安装工人安全技术操作规程》8、现行国家建设工程施工安全技术法规和安全技术标准； 三、网架结构安装控制要点（一）、对安装预埋件的复核、测量、定位根据设计图纸，对支座处主体结构的 每个连接点进行测量，测出实际的误差值，然后对凸出的部分进行修凿，凹进部分 由原预埋件接出，使各连接点尺寸正确，为支座定位的准确度和顺利施工制造条件。 网架杆件、球等应按构件要求进行验收，复核杆件的尺寸、规格、加工精度、 焊接质量、防腐处理以及质量保证资料，包括试验、探伤资料等，重要构件应对应严格根据工艺图的要求到加工车间进行检查。（二）、为确保网架安装时误差的积累，网架的总体安装顺序可建议施工单位按 一侧向另一侧安装或由中间向两边安装进行控制。 1、工艺流程检查：放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网格→调整、紧固→支座焊接、验收。 2、控制下弦平面网架安装质量要点：（1）、在第一跨间的支座安装就位后，对好柱顶轴线、中心线，用水准仪对好 标高检查，有误差予以修正。（2）、安装第一跨间下弦球、杆，组成纵向平面网格。（3）、对排好临时支点进行检查，保证下弦球的平行度。（4）、对安装第一跨间的腹杆与上弦球，一球二腹杆的小单元就位、与下弦球 拧入固定质量进行检查。第 2 页 共 2 页（5）、安装第一跨间的上弦杆，控制网架尺寸。注意拧入深度影响到整个网架 的下挠度，控制检查好尺寸 。（6）、检查网架、网格尺寸，检查网架纵向尺寸一网架矢高尺寸。如有出入， 可以调整临时支点的高低位置来控制网架的尺寸。3、控制安装上弦倒三角网格质量要点：（1）、网架第二单元起采纳连续安装法组装。（2）、从支座开始先安装一根下弦杆，检查丝扣质量，清理螺孔、螺扣，洁净 后拧入，同时从下弦第一跨间也装一根下弦杆，组成第一方网格，将第一节点球拧 入，下弦第一网格封闭。（3）、安装倒三角锥体，将一球三杆小...
