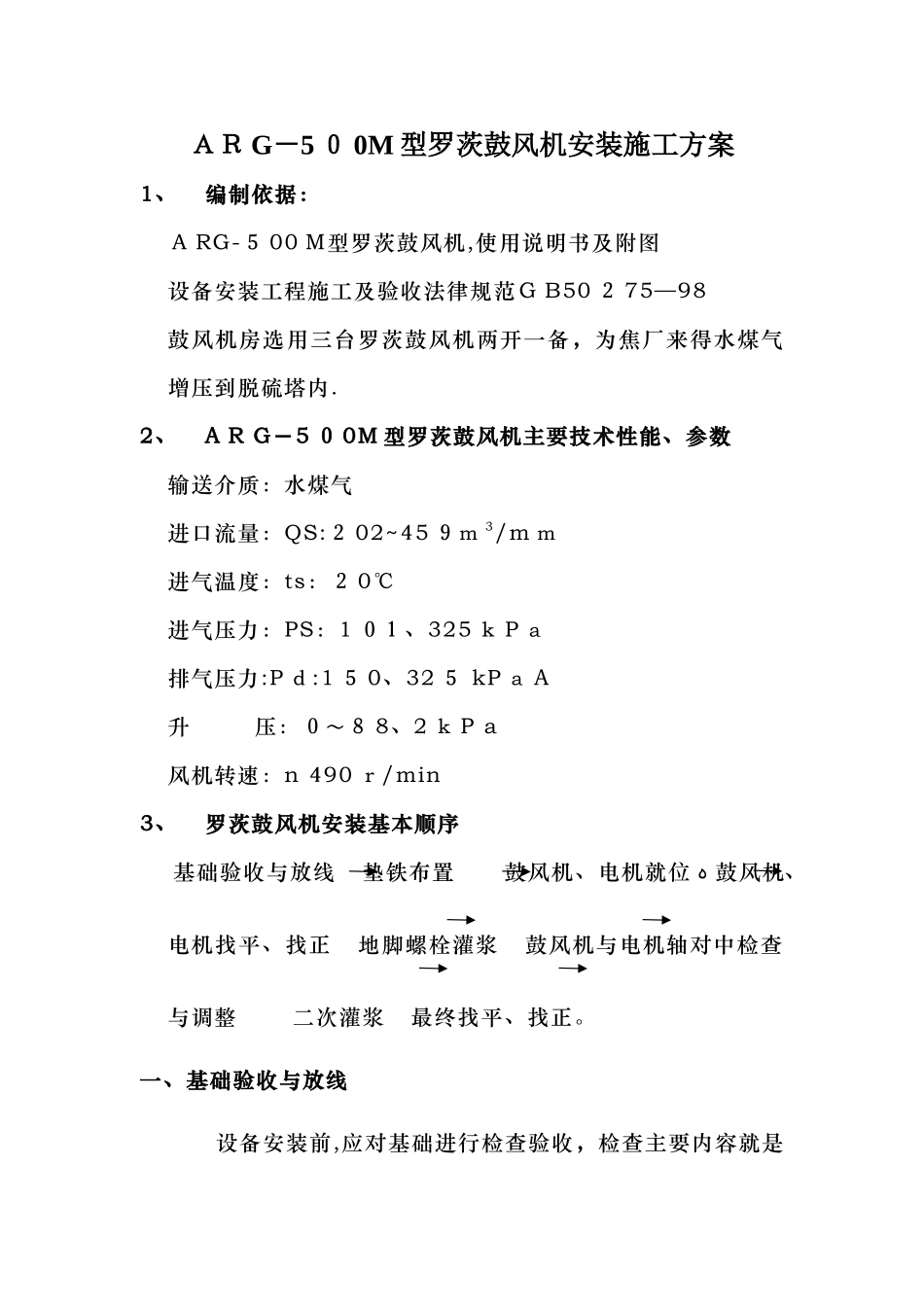

ＡＲ G－5 ０ 0M 型罗茨鼓风机安装施工方案1、编制依据：Ａ RG-５ 00 Ｍ型罗茨鼓风机,使用说明书及附图设备安装工程施工及验收法律规范Ｇ B50 ２ 75—98鼓风机房选用三台罗茨鼓风机两开一备，为焦厂来得水煤气增压到脱硫塔内.2、A Ｒ G－5 ０ 0M 型罗茨鼓风机主要技术性能、参数输送介质：水煤气进口流量：QS:２ 02~45 ９ｍ 3/m ｍ进气温度：ts：２ 0℃进气压力：PS：1 ０１、325 ｋ P ａ排气压力:P ｄ:1 ５ 0、32 ５ kP ａ A升 压：０～８ 8、2 ｋＰ a风机转速：n 490 ｒ/min3、罗茨鼓风机安装基本顺序基础验收与放线 垫铁布置 鼓风机、电机就位ﻩ 鼓风机、电机找平、找正 地脚螺栓灌浆 鼓风机与电机轴对中检查与调整 二次灌浆 最终找平、找正。一、基础验收与放线设备安装前,应对基础进行检查验收，检查主要内容就是基础得灌浆质量与几何尺寸，应符合设计或法律规范要求，否则应进行修正,并做好记录。基础表面应平整，无露筋裂缝蜂窝麻面等.检查地脚螺栓孔位置应正确，垂直度达到设计要求。检查混凝土基础得标高，应符合设计要求.鼓风机基础不应与其它建筑物相连。 根据厂房得基础坐标轴线与标高线，按设计图纸放出机组得纵横中心线、标高线、定出轴承座、进排气口纵横中心线,并用墨线标在基础上.二、垫铁得布置 垫铁应布置在复合集中得位置,如地脚螺栓得两侧及底板、底座得四角处。 安放垫铁位置得基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面得接触情况 ,其接触面积应不小于50%，局部间隙不应大于 0.０ 5mm、 选用成对斜垫铁与平垫铁配合使用,垫铁使用前应进行检查,其接触面积不应小于两垫铁接触面积得 70%,如达不到要求,应进行刮研. 用水平仪检查各组垫铁得纵横水平 ,其水平度不应超过０。1mm，用水平仪测出每组垫铁得标高，根据设备底座得标高,选配每组垫铁得厚度,垫铁位置得编号，加工平垫铁 每一组垫铁应尽量减少垫铁块数，一般不超过四块,尽量少用薄垫铁,放置平垫铁时，最厚得放在下面，最薄得方在中间,设备找平找正后，将垫铁点焊.设备找平找正后，垫铁应露出设备底座底面外缘 1 ０—30 ｍ m，垫铁组伸入设备底座面得长度应超过设备地脚螺栓孔.三、地脚螺栓灌浆鼓风机初步找平找正后，进行地脚螺栓灌浆，其灌浆要求应根据法律规范要求进行。地脚螺栓灌浆宜采纳细碎石混凝土,其标号应比基础混凝土得标号高一级。四、安装将风机置于基础上，在底座与基础之间插入垫铁,...
