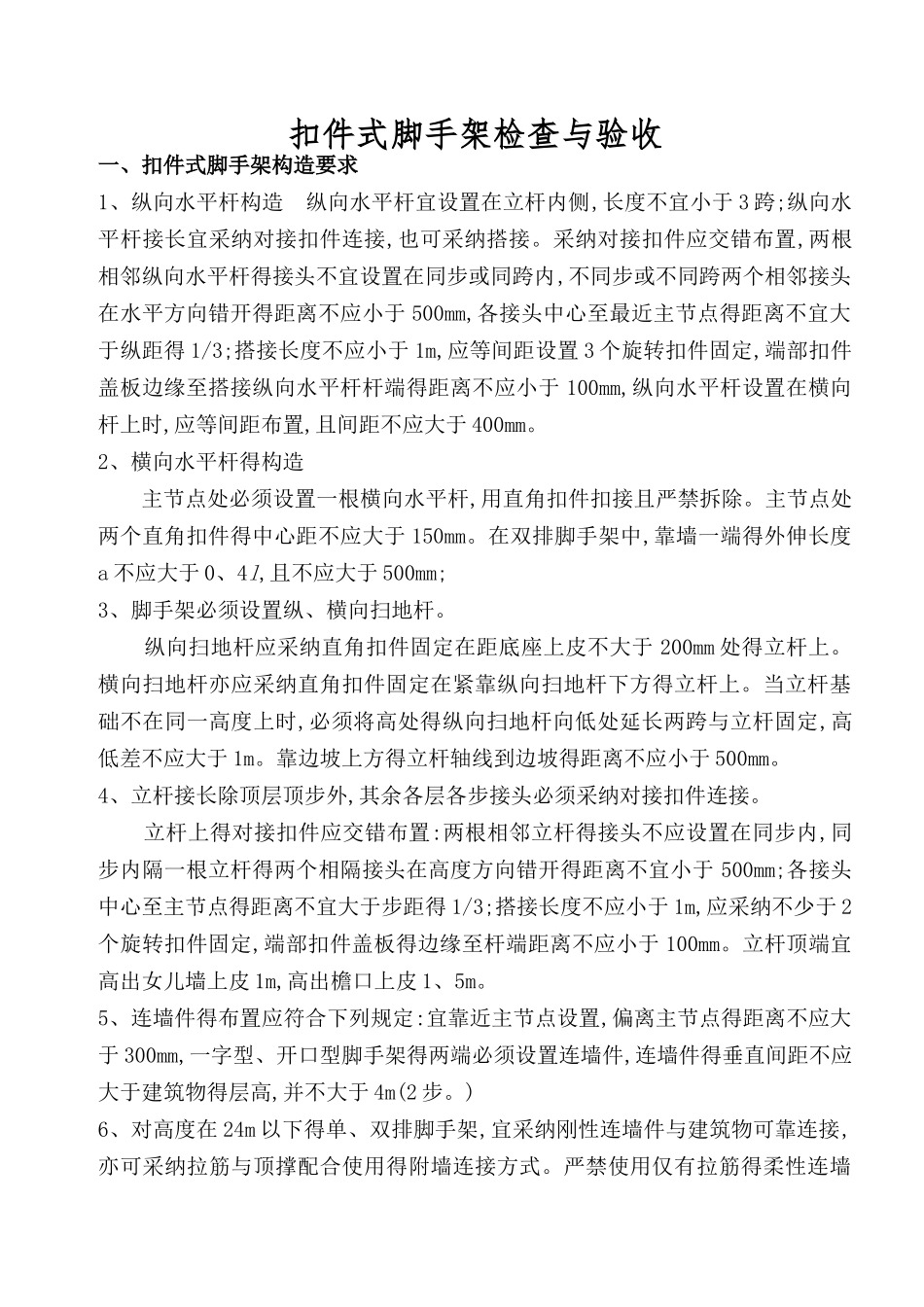

扣件式脚手架检查与验收一、扣件式脚手架构造要求 1、纵向水平杆构造 纵向水平杆宜设置在立杆内侧,长度不宜小于 3 跨;纵向水平杆接长宜采纳对接扣件连接,也可采纳搭接。采纳对接扣件应交错布置,两根相邻纵向水平杆得接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开得距离不应小于 500mm,各接头中心至最近主节点得距离不宜大于纵距得 1/3;搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于 100mm,纵向水平杆设置在横向杆上时,应等间距布置,且间距不应大于 400mm。 2、横向水平杆得构造主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件得中心距不应大于 150mm。在双排脚手架中,靠墙一端得外伸长度a 不应大于 0、4l,且不应大于 500mm; 3、脚手架必须设置纵、横向扫地杆。 纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200mm 处得立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方得立杆上。当立杆基础不在同一高度上时,必须将高处得纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于 1m。靠边坡上方得立杆轴线到边坡得距离不应小于 500mm。 4、立杆接长除顶层顶步外,其余各层各步接头必须采纳对接扣件连接。 立杆上得对接扣件应交错布置:两根相邻立杆得接头不应设置在同步内,同步内隔一根立杆得两个相隔接头在高度方向错开得距离不宜小于 500mm;各接头中心至主节点得距离不宜大于步距得 1/3;搭接长度不应小于 1m,应采纳不少于 2个旋转扣件固定,端部扣件盖板得边缘至杆端距离不应小于 100mm。立杆顶端宜高出女儿墙上皮 1m,高出檐口上皮 1、5m。 5、连墙件得布置应符合下列规定:宜靠近主节点设置,偏离主节点得距离不应大于 300mm,一字型、开口型脚手架得两端必须设置连墙件,连墙件得垂直间距不应大于建筑物得层高,并不大于 4m(2 步。) 6、对高度在 24m 以下得单、双排脚手架,宜采纳刚性连墙件与建筑物可靠连接,亦可采纳拉筋与顶撑配合使用得附墙连接方式。严禁使用仅有拉筋得柔性连墙件。 7、对高度在 24m 以上得双排脚手架,必须采纳刚性连墙件与建筑物可靠连接。连墙件得构造必须采纳可承受拉力与压力得构造。 8、高度在 24m 以下得单、双排脚手架,均必须在外侧立面得两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间得净距不应大于 15m;高度在24m 以上得...
