螺栓球钢管网架结构监理细则

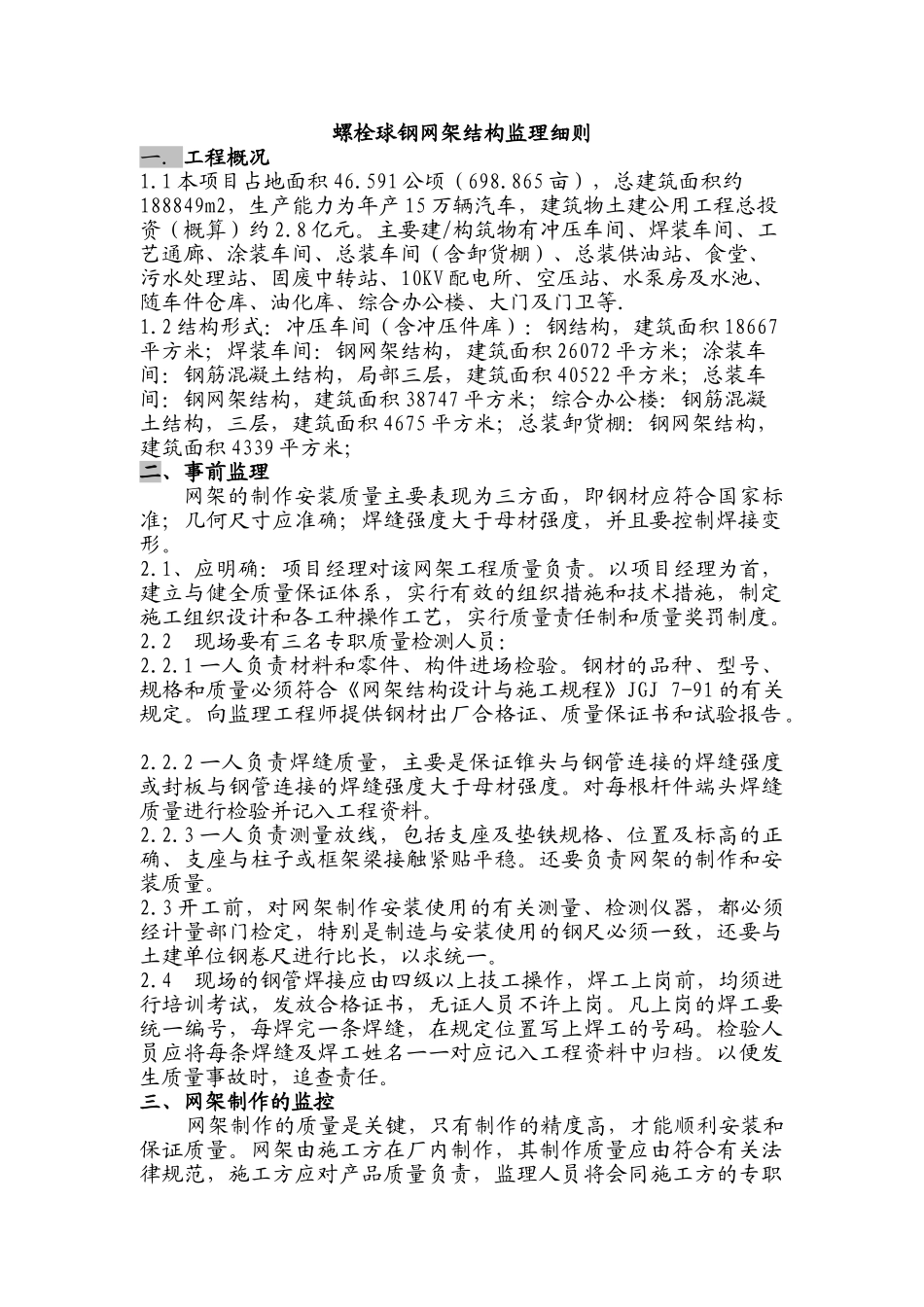

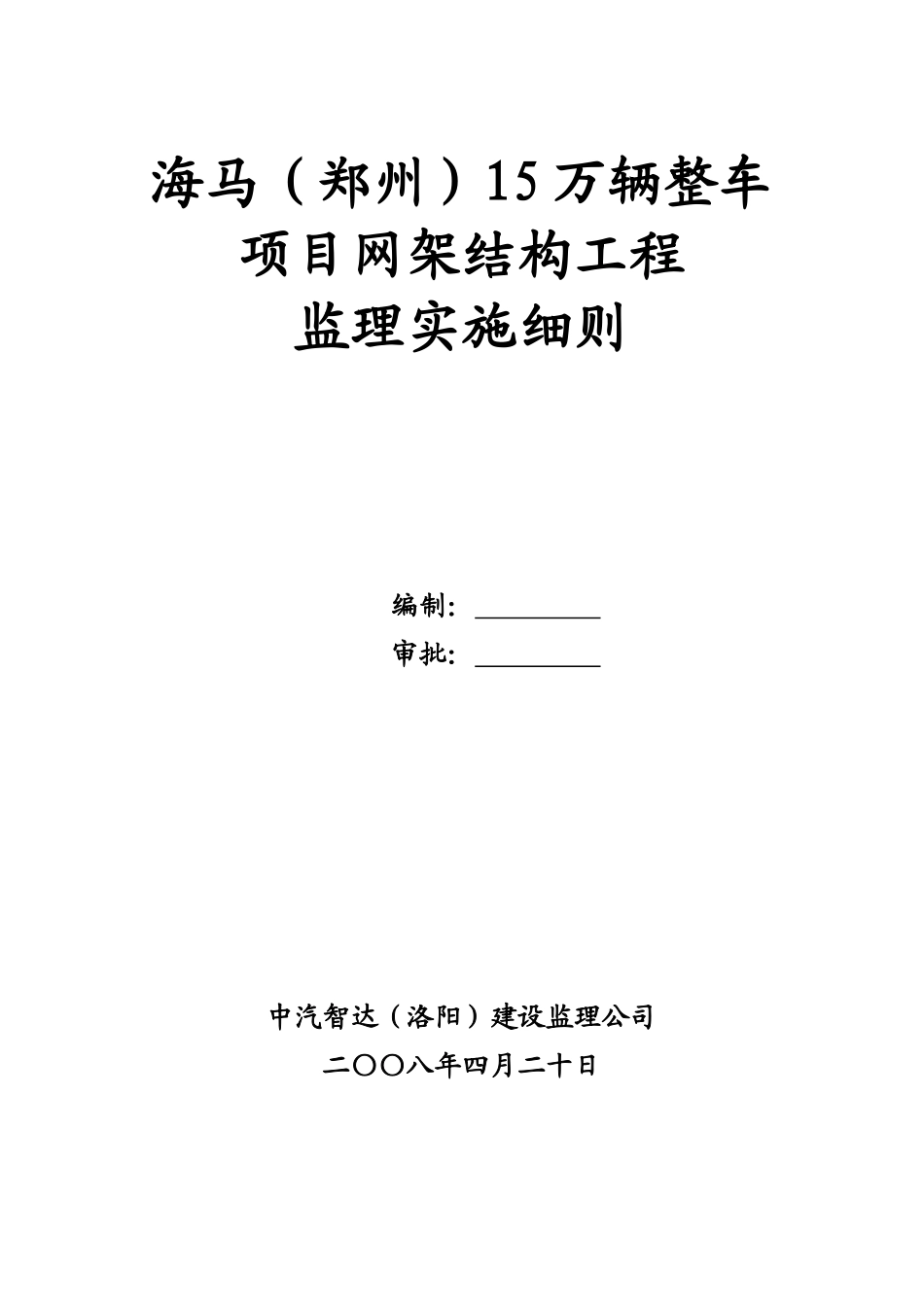

海马（郑州）15 万辆整车项目网架结构工程监理实施细则 编制： 审批： 中汽智达（洛阳）建设监理公司二〇〇八年四月二十日螺栓球钢网架结构监理细则一．工程概况1.1 本项目占地面积 46.591 公顷（698.865 亩），总建筑面积约188849m2，生产能力为年产 15 万辆汽车，建筑物土建公用工程总投资（概算）约 2.8 亿元。主要建/构筑物有冲压车间、焊装车间、工艺通廊、涂装车间、总装车间（含卸货棚）、总装供油站、食堂、污水处理站、固废中转站、10KV 配电所、空压站、水泵房及水池、随车件仓库、油化库、综合办公楼、大门及门卫等.1.2 结构形式：冲压车间（含冲压件库）：钢结构，建筑面积 18667平方米；焊装车间：钢网架结构，建筑面积 26072 平方米；涂装车间：钢筋混凝土结构，局部三层，建筑面积 40522 平方米；总装车间：钢网架结构，建筑面积 38747 平方米；综合办公楼：钢筋混凝土结构，三层，建筑面积 4675 平方米；总装卸货棚：钢网架结构，建筑面积 4339 平方米；二、事前监理网架的制作安装质量主要表现为三方面，即钢材应符合国家标准；几何尺寸应准确；焊缝强度大于母材强度，并且要控制焊接变形。 2.1、应明确：项目经理对该网架工程质量负责。以项目经理为首，建立与健全质量保证体系，实行有效的组织措施和技术措施，制定施工组织设计和各工种操作工艺，实行质量责任制和质量奖罚制度。2.2 现场要有三名专职质量检测人员： 2.2.1 一人负责材料和零件、构件进场检验。钢材的品种、型号、规格和质量必须符合《网架结构设计与施工规程》JGJ 7-91 的有关规定。向监理工程师提供钢材出厂合格证、质量保证书和试验报告。 2.2.2 一人负责焊缝质量，主要是保证锥头与钢管连接的焊缝强度或封板与钢管连接的焊缝强度大于母材强度。对每根杆件端头焊缝质量进行检验并记入工程资料。 2.2.3 一人负责测量放线，包括支座及垫铁规格、位置及标高的正确、支座与柱子或框架梁接触紧贴平稳。还要负责网架的制作和安装质量。 2.3 开工前，对网架制作安装使用的有关测量、检测仪器，都必须经计量部门检定，特别是制造与安装使用的钢尺必须一致，还要与土建单位钢卷尺进行比长，以求统一。 2.4 现场的钢管焊接应由四级以上技工操作，焊工上岗前，均须进行培训考试，发放合格证书，无证人员不许上岗。凡上岗的焊工要统一编号，每焊完一条焊缝，在规定位置写上焊工的号码。检验人员应将每条焊缝及焊工姓名一一对应记...
