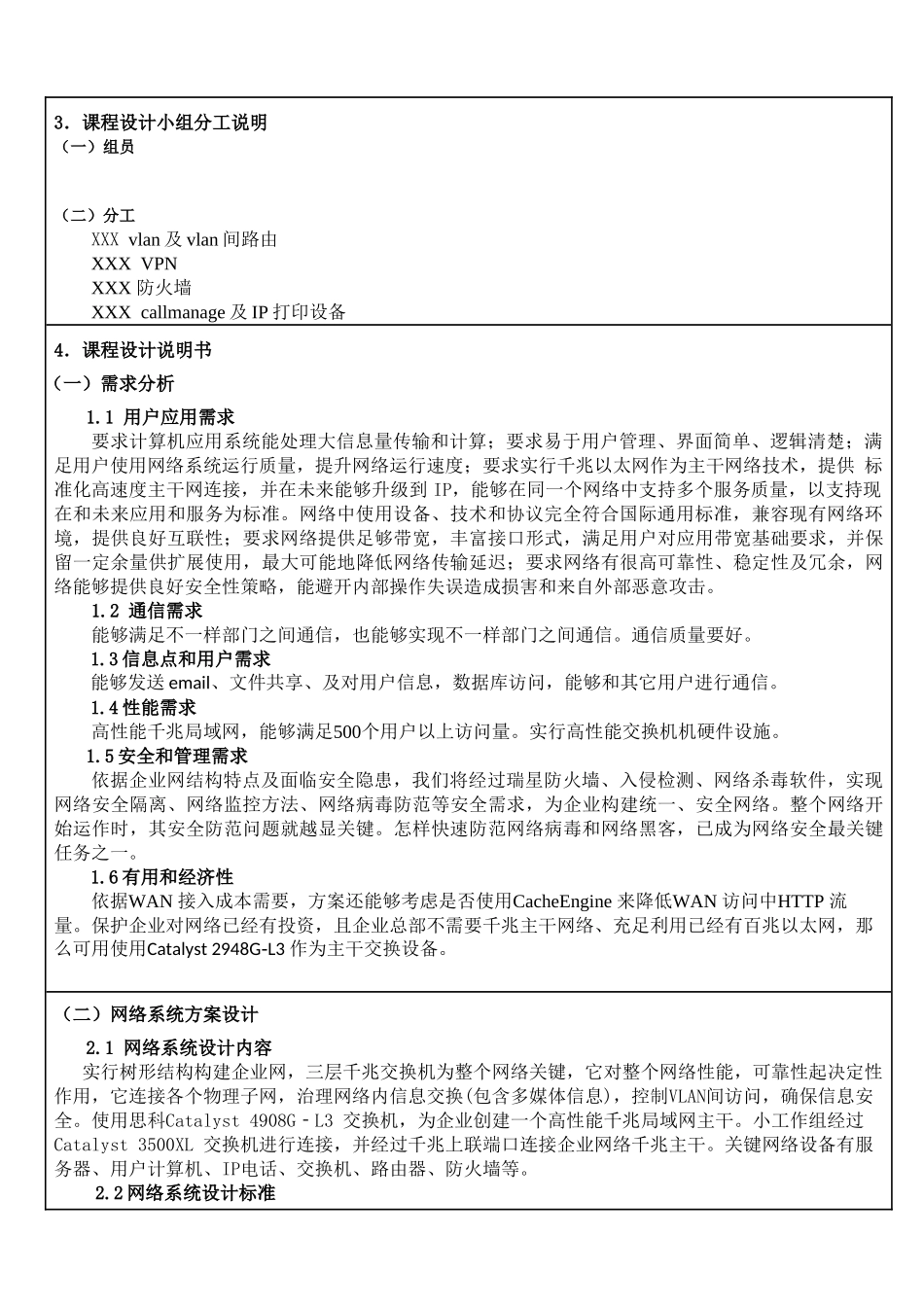

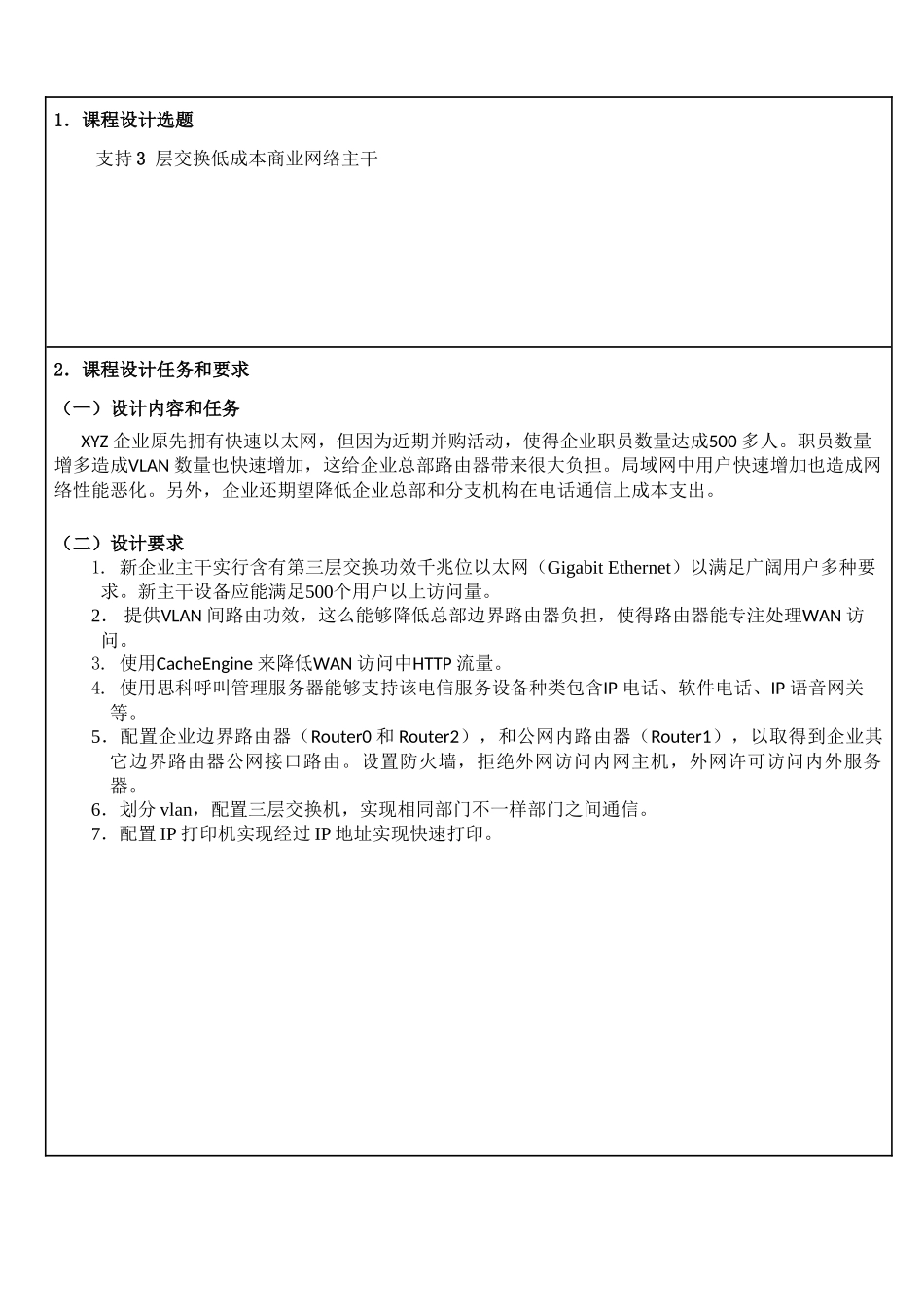

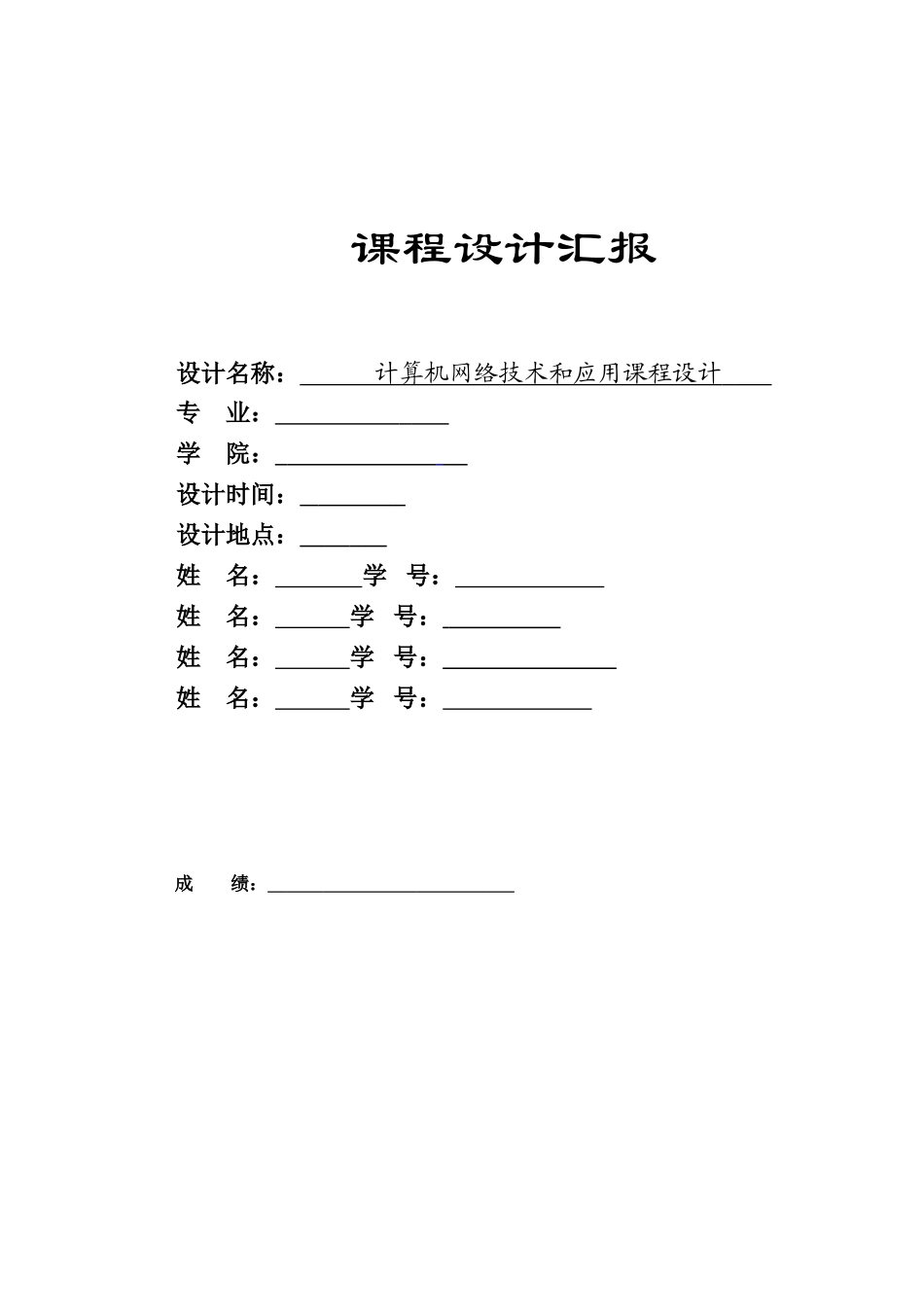

课程设计汇报设计名称： 计算机网络技术和应用课程设计 专 业： 学 院： 设计时间： 设计地点： 姓 名： 学 号： 姓 名： 学 号： 姓 名： 学 号： 姓 名： 学 号： 成 绩： 1．课程设计选题支持 3 层交换低成本商业网络主干2．课程设计任务和要求（一）设计内容和任务 XYZ 企业原先拥有快速以太网，但因为近期并购活动，使得企业职员数量达成500 多人。职员数量增多造成VLAN 数量也快速增加，这给企业总部路由器带来很大负担。局域网中用户快速增加也造成网络性能恶化。另外，企业还期望降低企业总部和分支机构在电话通信上成本支出。（二）设计要求1. 新企业主干实行含有第三层交换功效千兆位以太网（Gigabit Ethernet）以满足广阔用户多种要求。新主干设备应能满足500个用户以上访问量。 2． 提供VLAN 间路由功效，这么能够降低总部边界路由器负担，使得路由器能专注处理WAN 访问。3. 使用CacheEngine 来降低WAN 访问中HTTP 流量。4. 使用思科呼叫管理服务器能够支持该电信服务设备种类包含IP 电话、软件电话、IP 语音网关等。5．配置企业边界路由器（Router0 和 Router2），和公网内路由器（Router1），以取得到企业其它边界路由器公网接口路由。设置防火墙，拒绝外网访问内网主机，外网许可访问内外服务器。6．划分 vlan，配置三层交换机，实现相同部门不一样部门之间通信。7．配置 IP 打印机实现经过 IP 地址实现快速打印。3．课程设计小组分工说明（一）组员 （二）分工XXX vlan 及 vlan 间路由XXX VPNXXX 防火墙XXX callmanage 及 IP 打印设备4．课程设计说明书（一）需求分析1.1 用户应用需求要求计算机应用系统能处理大信息量传输和计算；要求易于用户管理、界面简单、逻辑清楚；满足用户使用网络系统运行质量，提升网络运行速度；要求实行千兆以太网作为主干网络技术，提供 标准化高速度主干网连接，并在未来能够升级到 IP，能够在同一个网络中支持多个服务质量，以支持现在和未来应用和服务为标准。网络中使用设备、技术和协议完全符合国际通用标准，兼容现有网络环境，提供良好互联性；要求网络提供足够带宽，丰富接口形式，满足用户对应用带宽基础要求，并保留一定余量供扩展使用，最大可能地降低网络传输延迟；要求网络有很高可靠性、稳定性及冗余，网络能够提供良好安全性策略，能避开内部操作失误造成损害和来自外部恶意攻击。1.2 通信需求能够满足不一样部...
