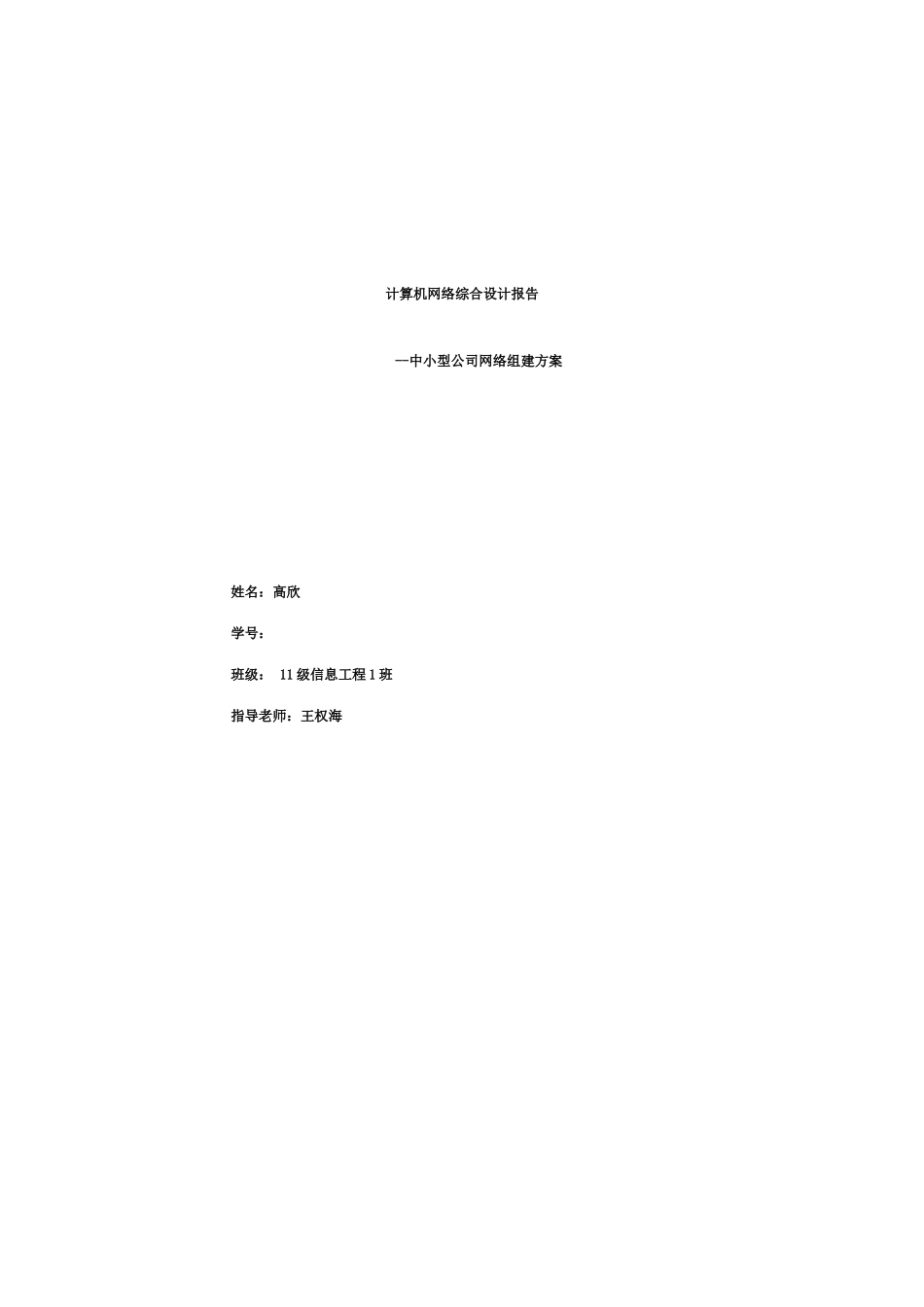

计算机网络综合设计报告 --中小型公司网络组建方案姓名：高欣学号： 班级： 11 级信息工程 1 班指导老师：王权海一、背景描述某公司计划建设自己的网络 ，希望通过这个新建网络，提供一个安全可靠、可扩展、高效的网络环境。使公司可以方便快捷的实现网络资源共享、接入 Internet 等目的。二、公司环境和规定1、公司有 4 个部门：市场部（30 台主机）、财务部（4 台主机）和经理部（2 台主机）以及网络部（3 台服务器主机：分别提供 www、FTP、DHCP 服务）。2、公司内部使用私有地址段 172.16.0.0/16。公司租用了三间大型写字间，每间的职工位置固定。已有的机器的分布如下：（1）市场部 1~20 号主机与经理部的两台分布于房间 1，接在互换机 SW1 上；（2）市场部 21~30 号主机与财务部的 4 台主机分布于房间 2，接在互换机 SW2 上；（3）网络部的三台服务器分布于房间 3，接在互换机 SW3 上。规定将不同职能的计算机划提成独立组群：市场部、财务部、经理部、服务器组。（提醒：采纳 VLAN 技术实现不同组群互相间的隔离；在此基础上，运用路由器实现 VLAN 间的通信。）3、全公司除服务器以外的所有主机通过 DHCP 服务器实现地址自动分派，避开个人设立 IP 地址的麻烦。（提醒：需要在路由器上配置 DHCP 中继）4 、 三 个 服 务 器 使 用 固 定 的 地 址 （ WWW——172.16.4.2/24 ， FTP——172.16.4.3/24 ， DHCP——172.16.4.4/24），内网用户可通过内部地址访问这些服务器。5、公司只申请到有限个接入公网的 IP 地址（202.1.1.2/29~202.1.1.6/29），供公司内网接入公网使用。其中 202.1.1.3 分派给公司网络部的 WWW 服务器，以提供对外 Web 服务，余下的地址可供员工上网使用。公司的 FTP 服务不提供应外网。（提醒：采纳 ACL+NAT）6、为了保证财务部数据安全，财务部与外部公网不能互访；内部仅允许经理部访问财务部，其他部门均不能与财务部互访。其他部门（市场部、经理部、网络部）之间，可以互相访问。（提醒：采纳 ACL 技术）7、公司为外地出差员工提供“远程接入式 VPN”服务，使得外地员工可以通过公网连接以账户+密码的方式接入到公司内部网络。该类接入用户统一安排 172.16.5.0/24 的地址段。 三、IP 地址分派综合公司环境和网络使用规定，内网地址安排为：经理部 Manager：172.16.1.0/24财务部 Finance： 172.16.2.0/24市场部 Market： 172.16...
