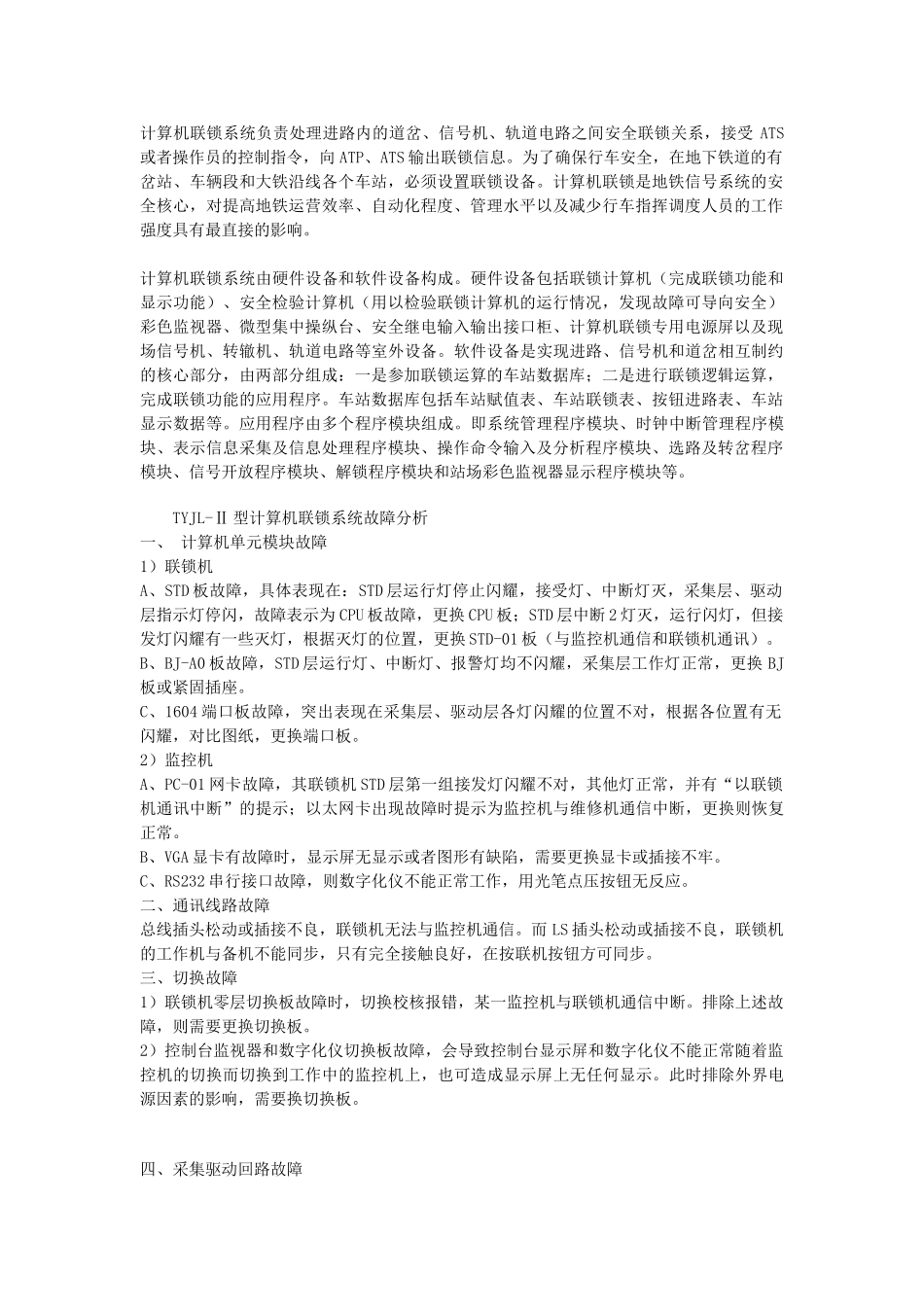

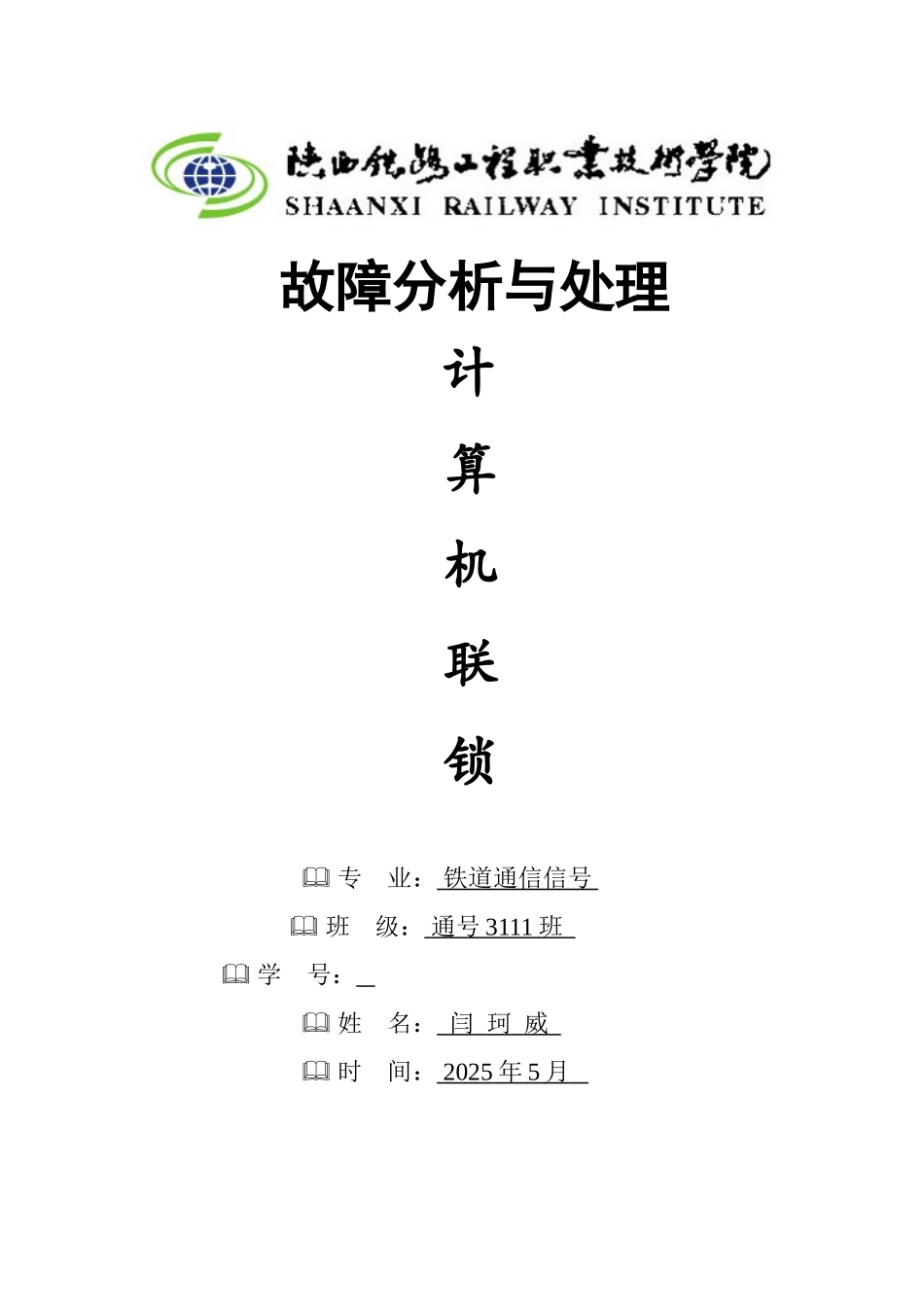

故障分析与处理计 算 机 联 锁 专 业： 铁道通信信号 班 级： 通号 3111 班 学 号： 姓 名： 闫 珂 威 时 间： 2025 年 5 月 计算机联锁系统负责处理进路内的道岔、信号机、轨道电路之间安全联锁关系，接受 ATS或者操作员的控制指令，向 ATP、ATS 输出联锁信息。为了确保行车安全，在地下铁道的有岔站、车辆段和大铁沿线各个车站，必须设置联锁设备。计算机联锁是地铁信号系统的安全核心，对提高地铁运营效率、自动化程度、管理水平以及减少行车指挥调度人员的工作强度具有最直接的影响。计算机联锁系统由硬件设备和软件设备构成。硬件设备包括联锁计算机（完成联锁功能和显示功能）、安全检验计算机（用以检验联锁计算机的运行情况，发现故障可导向安全）彩色监视器、微型集中操纵台、安全继电输入输出接口柜、计算机联锁专用电源屏以及现场信号机、转辙机、轨道电路等室外设备。软件设备是实现进路、信号机和道岔相互制约的核心部分，由两部分组成：一是参加联锁运算的车站数据库；二是进行联锁逻辑运算，完成联锁功能的应用程序。车站数据库包括车站赋值表、车站联锁表、按钮进路表、车站显示数据等。应用程序由多个程序模块组成。即系统管理程序模块、时钟中断管理程序模块、表示信息采集及信息处理程序模块、操作命令输入及分析程序模块、选路及转岔程序模块、信号开放程序模块、解锁程序模块和站场彩色监视器显示程序模块等。TYJL-Ⅱ 型计算机联锁系统故障分析一、 计算机单元模块故障1）联锁机A、STD 板故障，具体表现在：STD 层运行灯停止闪耀，接受灯、中断灯灭，采集层、驱动层指示灯停闪，故障表示为 CPU 板故障，更换 CPU 板；STD 层中断 2 灯灭，运行闪灯，但接发灯闪耀有一些灭灯，根据灭灯的位置，更换 STD-01 板（与监控机通信和联锁机通讯）。B、BJ-A0 板故障，STD 层运行灯、中断灯、报警灯均不闪耀，采集层工作灯正常，更换 BJ板或紧固插座。C、1604 端口板故障，突出表现在采集层、驱动层各灯闪耀的位置不对，根据各位置有无闪耀，对比图纸，更换端口板。2）监控机A、PC-01 网卡故障，其联锁机 STD 层第一组接发灯闪耀不对，其他灯正常，并有“以联锁机通讯中断”的提示；以太网卡出现故障时提示为监控机与维修机通信中断，更换则恢复正常。B、VGA 显卡有故障时，显示屏无显示或者图形有缺陷，需要更换显卡或插接不牢。C、RS232 串行接口故障，则数字...
