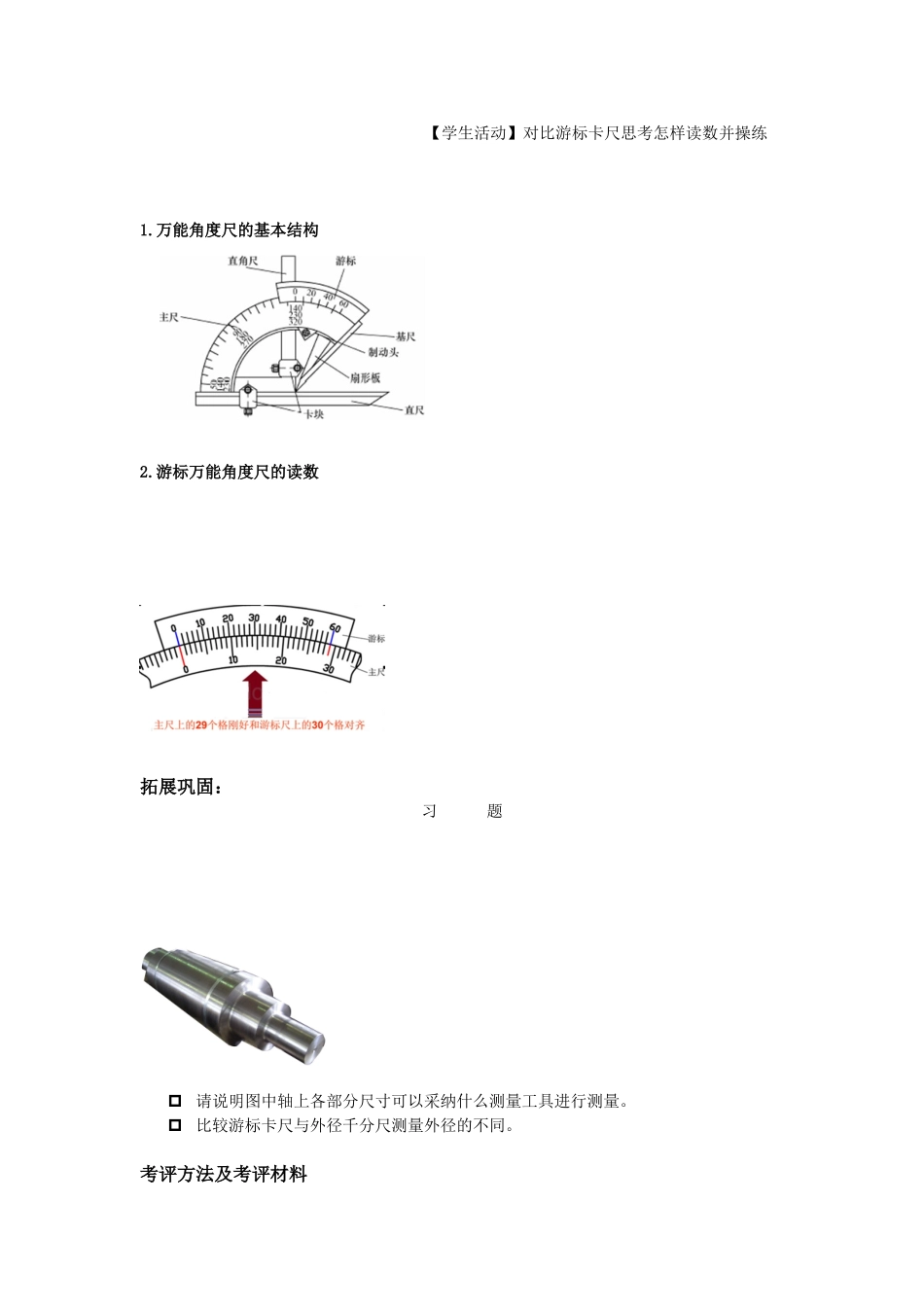

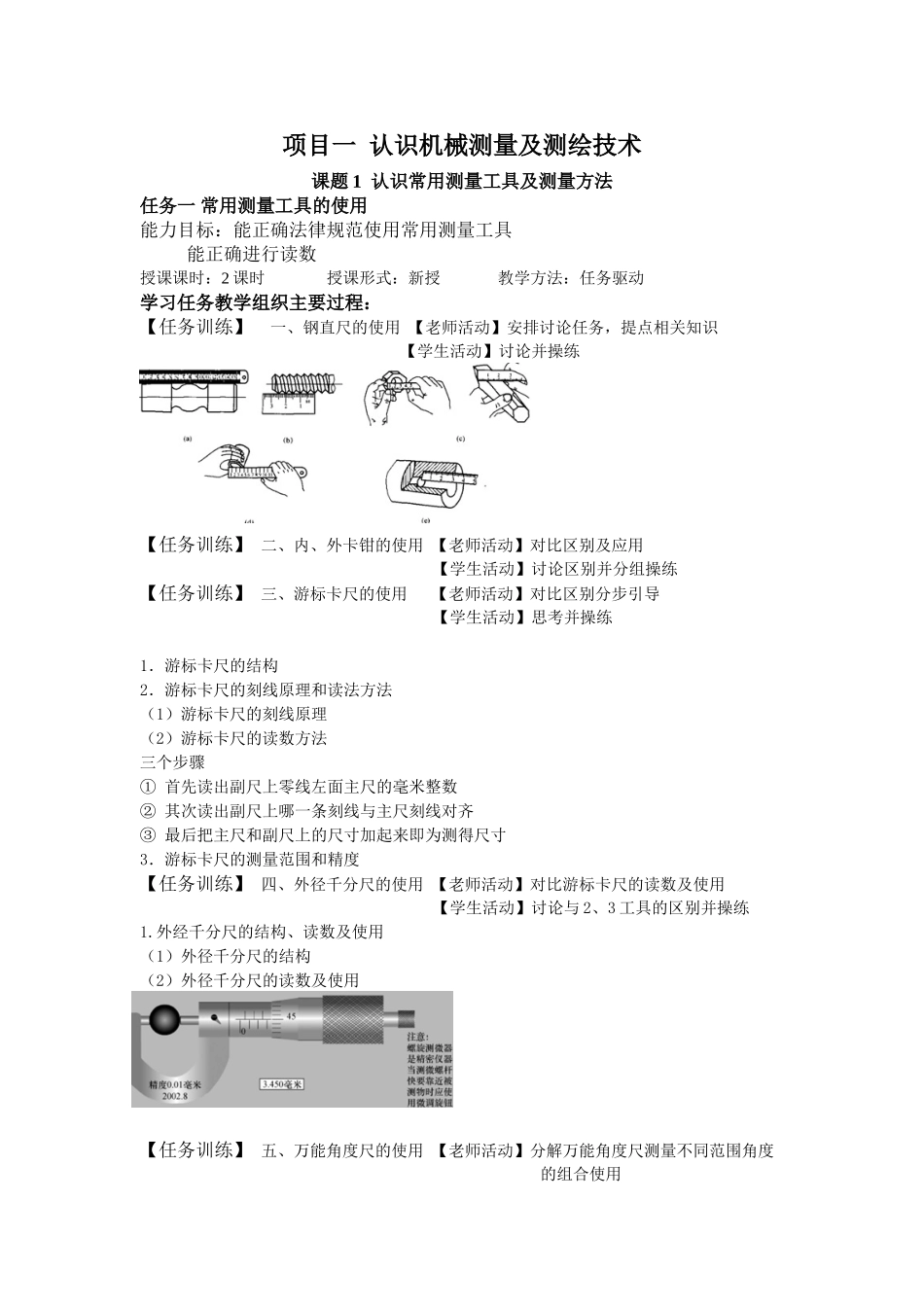

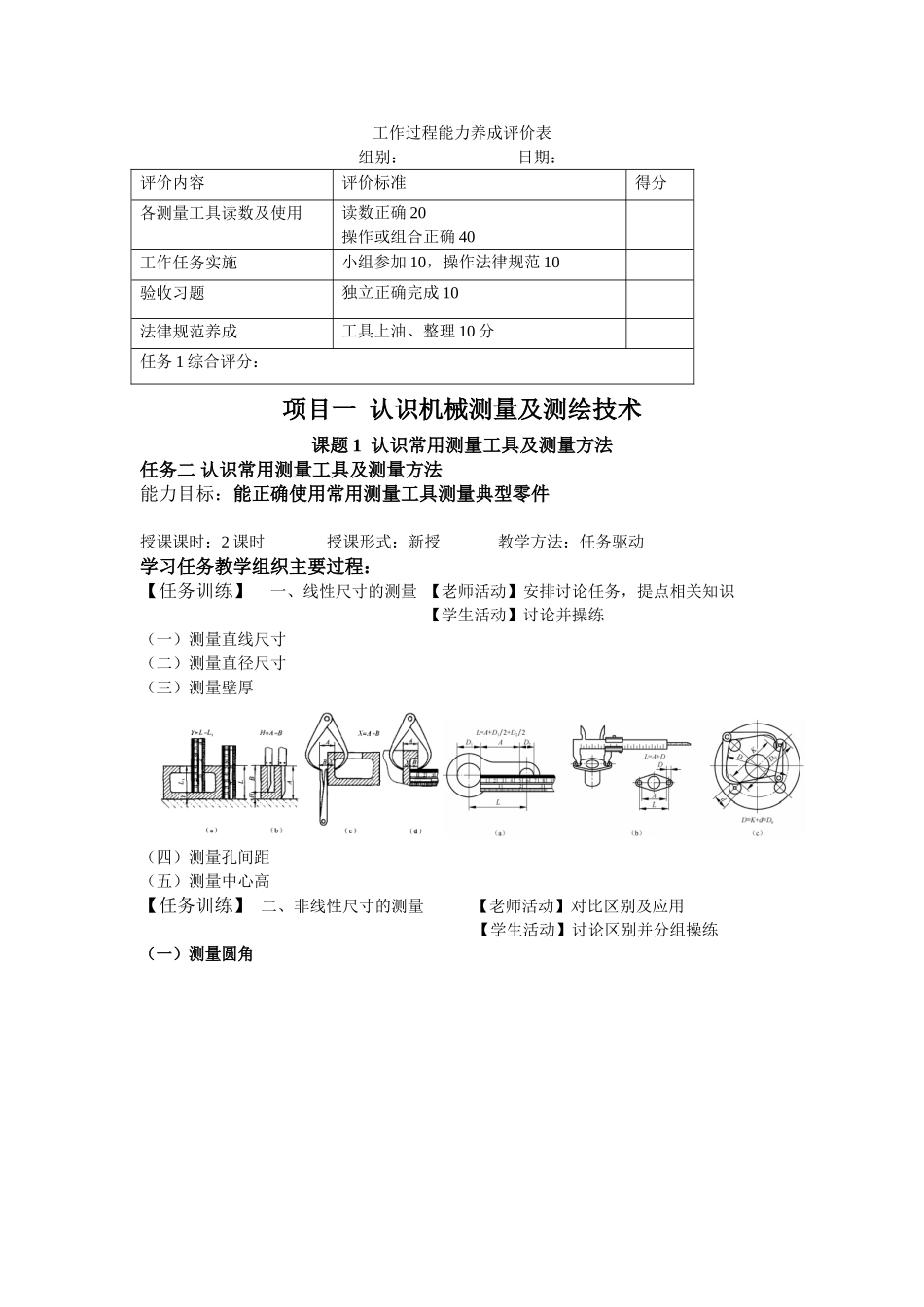

项目一 认识机械测量及测绘技术课题 1 认识常用测量工具及测量方法任务一 常用测量工具的使用能力目标：能正确法律规范使用常用测量工具 能正确进行读数授课课时：2 课时 授课形式：新授 教学方法：任务驱动学习任务教学组织主要过程：【任务训练】 一、钢直尺的使用 【老师活动】安排讨论任务，提点相关知识 【学生活动】讨论并操练【任务训练】 二、内、外卡钳的使用 【老师活动】对比区别及应用 【学生活动】讨论区别并分组操练【任务训练】 三、游标卡尺的使用 【老师活动】对比区别分步引导 【学生活动】思考并操练1．游标卡尺的结构2．游标卡尺的刻线原理和读法方法（1）游标卡尺的刻线原理（2）游标卡尺的读数方法三个步骤① 首先读出副尺上零线左面主尺的毫米整数② 其次读出副尺上哪一条刻线与主尺刻线对齐③ 最后把主尺和副尺上的尺寸加起来即为测得尺寸3．游标卡尺的测量范围和精度【任务训练】 四、外径千分尺的使用 【老师活动】对比游标卡尺的读数及使用 【学生活动】讨论与 2、3 工具的区别并操练1.外经千分尺的结构、读数及使用（1）外径千分尺的结构（2）外径千分尺的读数及使用【任务训练】 五、万能角度尺的使用 【老师活动】分解万能角度尺测量不同范围角度的组合使用 【学生活动】对比游标卡尺思考怎样读数并操练1.万能角度尺的基本结构2.游标万能角度尺的读数拓展巩固：习 题请说明图中轴上各部分尺寸可以采纳什么测量工具进行测量。比较游标卡尺与外径千分尺测量外径的不同。考评方法及考评材料工作过程能力养成评价表组别： 日期：评价内容评价标准得分各测量工具读数及使用读数正确 20操作或组合正确 40工作任务实施小组参加 10，操作法律规范 10验收习题独立正确完成 10法律规范养成工具上油、整理 10 分任务 1 综合评分：项目一 认识机械测量及测绘技术课题 1 认识常用测量工具及测量方法任务二 认识常用测量工具及测量方法能力目标：能正确使用常用测量工具测量典型零件授课课时：2 课时 授课形式：新授 教学方法：任务驱动学习任务教学组织主要过程：【任务训练】 一、线性尺寸的测量 【老师活动】安排讨论任务，提点相关知识 【学生活动】讨论并操练（一）测量直线尺寸（二）测量直径尺寸（三）测量壁厚 （四）测量孔间距（五）测量中心高【任务训练】 二、非线性尺寸的测量 【老师活动】对比区别及应用 【学生活动】讨论区别并分组操练（一）测量圆角 ...
