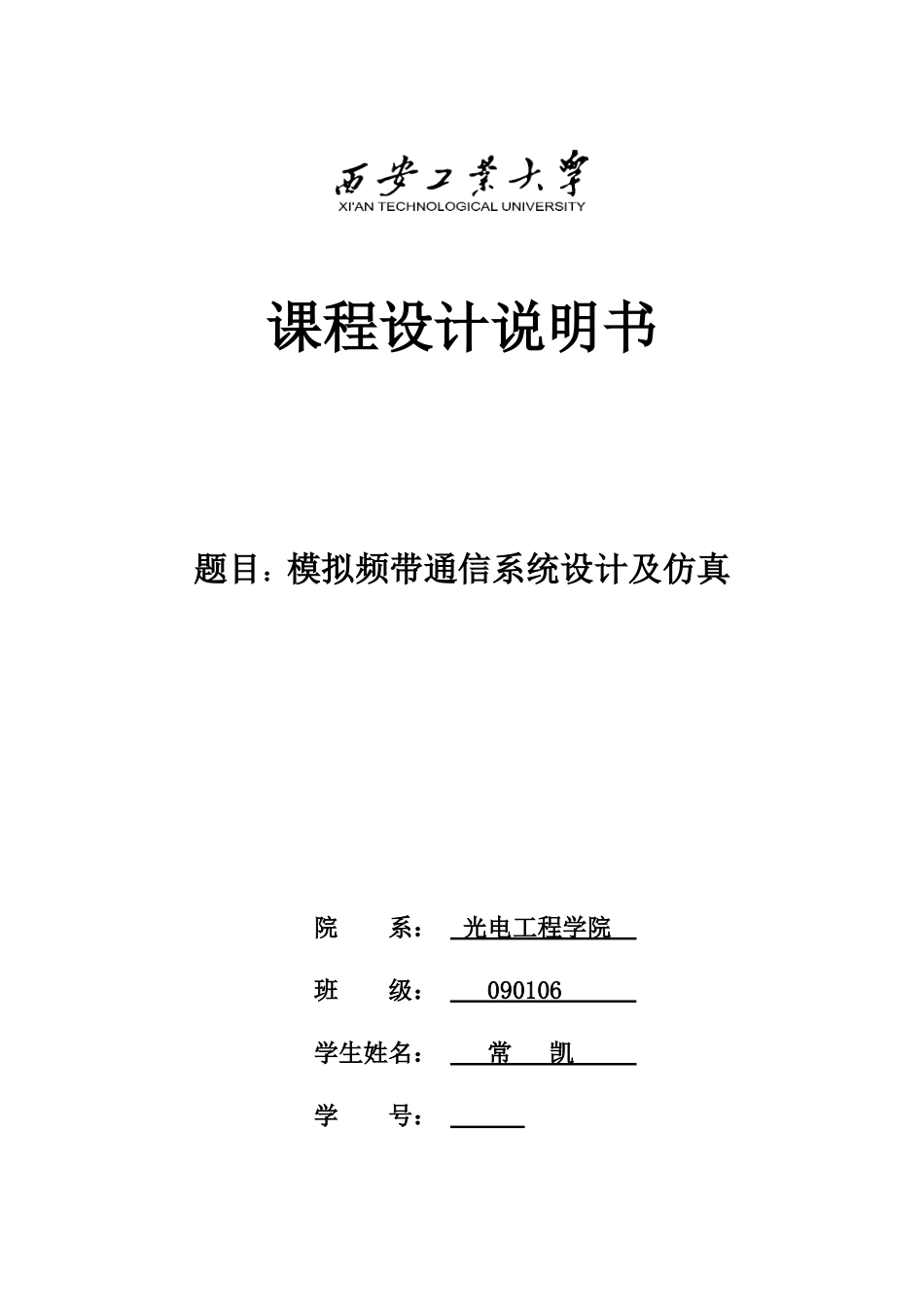

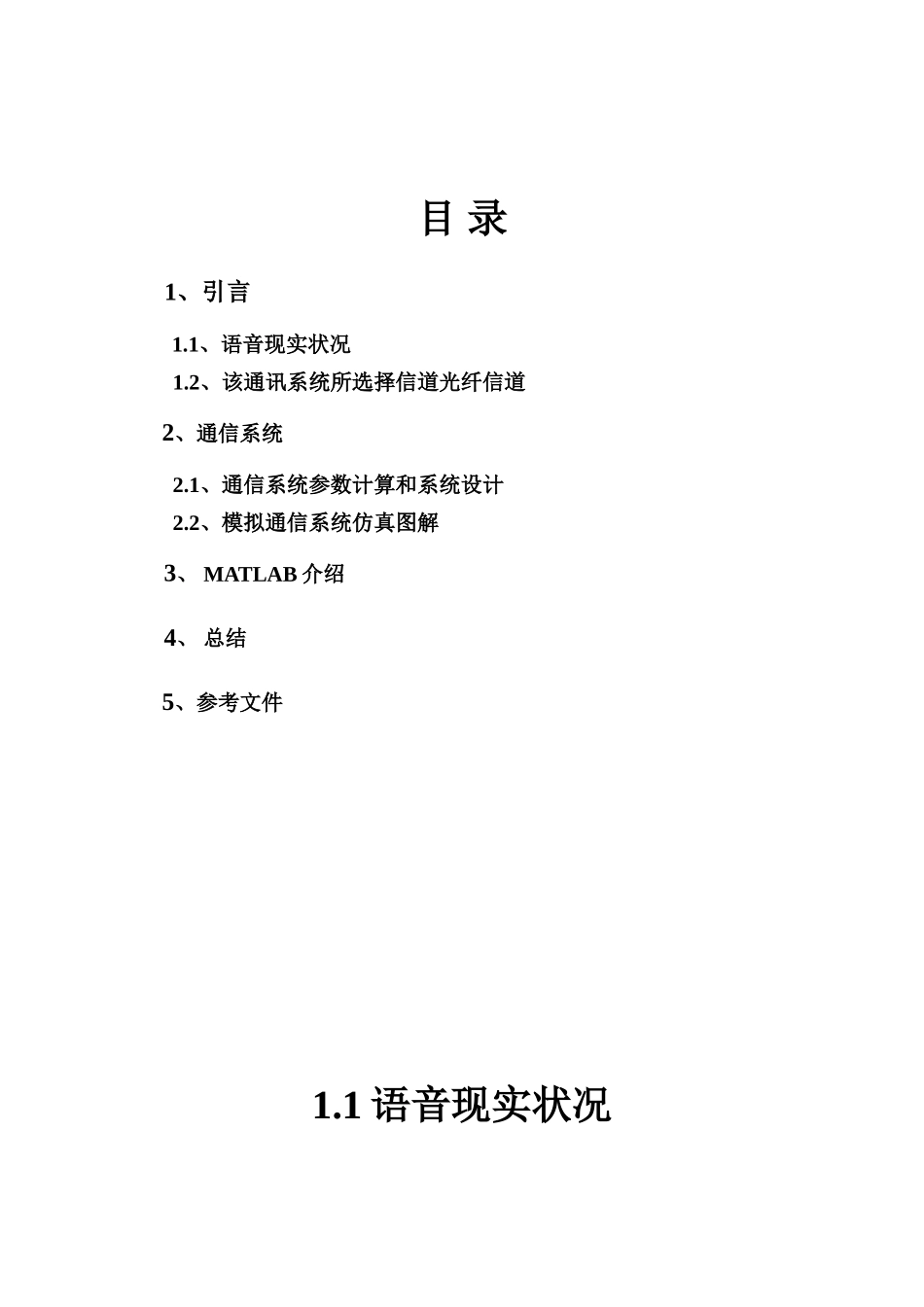

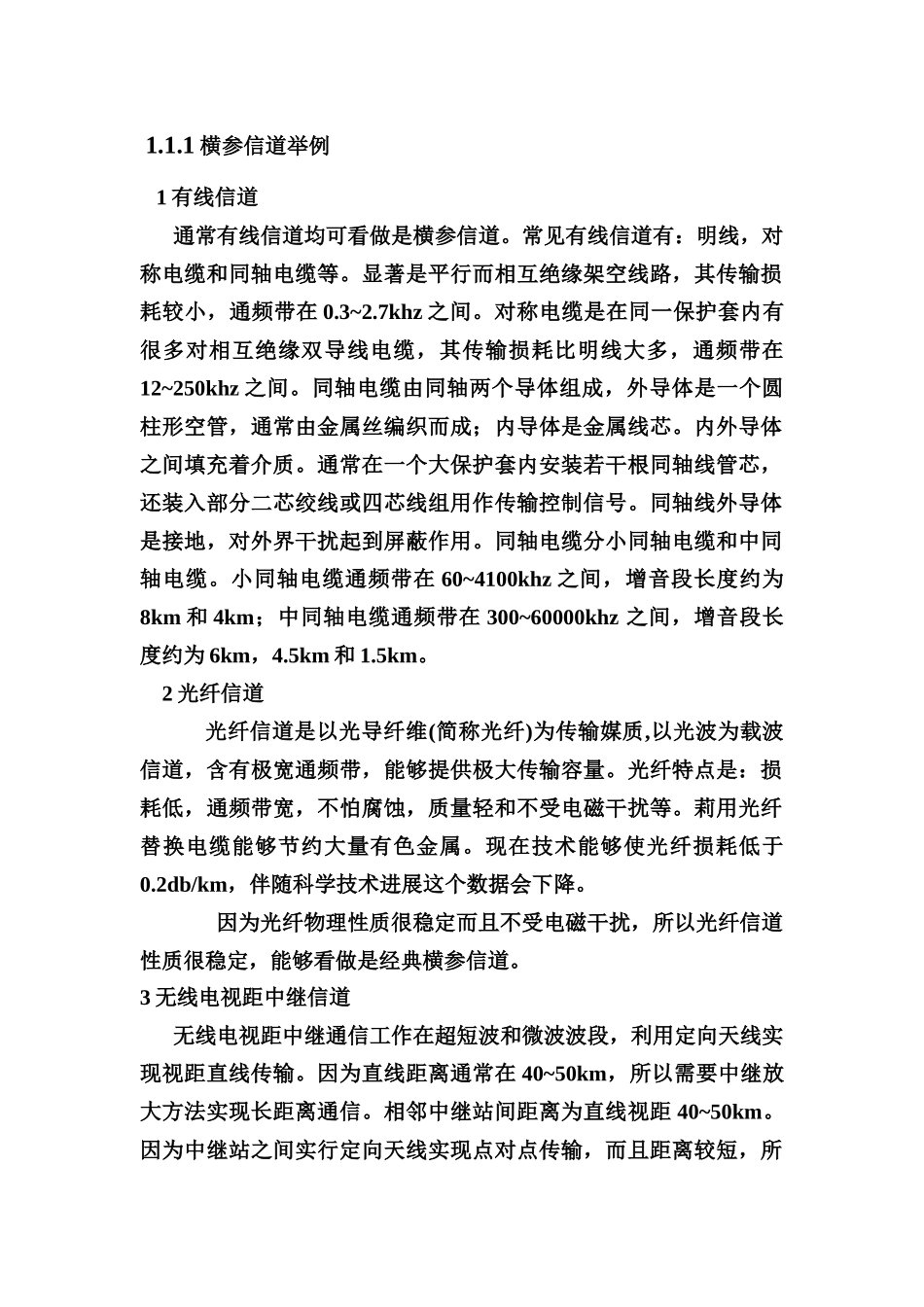

课程设计说明书题目：模拟频带通信系统设计及仿真院 系： 光电工程学院 班 级： 090106 学生姓名： 常 凯 学 号： 目 录1、引言1.1、语音现实状况1.2、该通讯系统所选择信道光纤信道2、通信系统2.1、通信系统参数计算和系统设计2.2、模拟通信系统仿真图解3、 MATLAB 介绍4、 总结5、参考文件1.1 语音现实状况 1.1.1 横参信道举例 1 有线信道 通常有线信道均可看做是横参信道。常见有线信道有：明线，对称电缆和同轴电缆等。显著是平行而相互绝缘架空线路，其传输损耗较小，通频带在 0.3~2.7khz 之间。对称电缆是在同一保护套内有很多对相互绝缘双导线电缆，其传输损耗比明线大多，通频带在12~250khz 之间。同轴电缆由同轴两个导体组成，外导体是一个圆柱形空管，通常由金属丝编织而成；内导体是金属线芯。内外导体之间填充着介质。通常在一个大保护套内安装若干根同轴线管芯，还装入部分二芯绞线或四芯线组用作传输控制信号。同轴线外导体是接地，对外界干扰起到屏蔽作用。同轴电缆分小同轴电缆和中同轴电缆。小同轴电缆通频带在 60~4100khz 之间，增音段长度约为8km 和 4km；中同轴电缆通频带在 300~60000khz 之间，增音段长度约为 6km，4.5km 和 1.5km。2 光纤信道光纤信道是以光导纤维(简称光纤)为传输媒质,以光波为载波信道，含有极宽通频带，能够提供极大传输容量。光纤特点是：损耗低，通频带宽，不怕腐蚀，质量轻和不受电磁干扰等。莉用光纤替换电缆能够节约大量有色金属。现在技术能够使光纤损耗低于0.2db/km，伴随科学技术进展这个数据会下降。 因为光纤物理性质很稳定而且不受电磁干扰，所以光纤信道性质很稳定，能够看做是经典横参信道。3 无线电视距中继信道 无线电视距中继通信工作在超短波和微波波段，利用定向天线实现视距直线传输。因为直线距离通常在 40~50km，所以需要中继放大方法实现长距离通信。相邻中继站间距离为直线视距 40~50km。因为中继站之间实行定向天线实现点对点传输，而且距离较短，所以传输条件比较稳定，能够看做是横参信道。这种系统含有传输容量大，发射功率小，通信可靠稳定等特点。4 卫星信道 卫星通信是利用人造地球卫星作为中继转发站实现通信。当人造地球卫星运行轨道在赤道平面上，距离地面 35860km 时，其绕地球绕一周时间为 24h，在地球上看到该卫星是相对静止，所以称其为地球同时卫星。利用它作为中继站，能够实现地球上 18000km 范围内多点通信。实...
