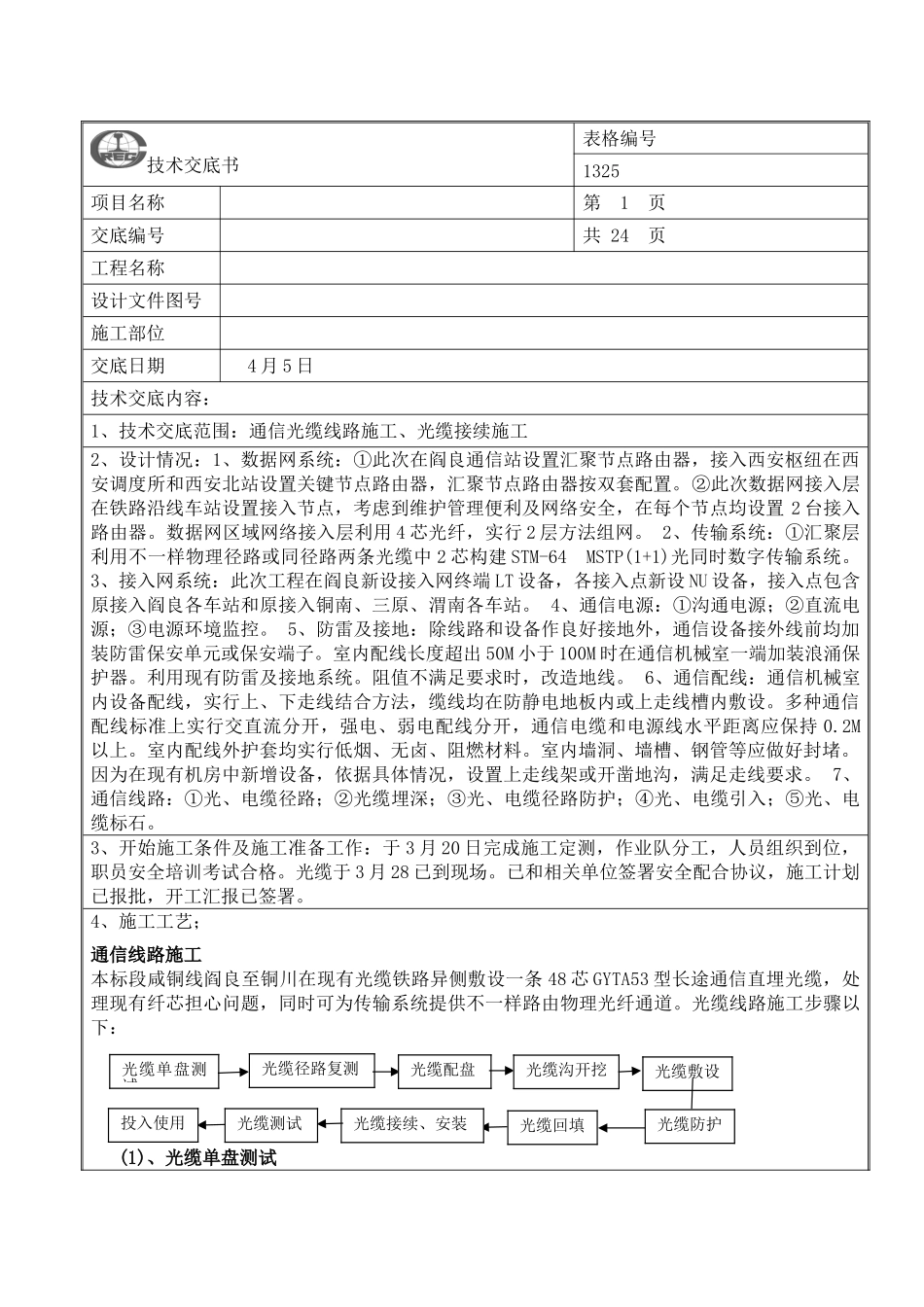

通信光缆线路综合项目施工光缆接续综合项目施工关键技术交底

技术交底书表格编号1325项目名称第 1 页交底编号共 24 页工程名称 设计文件图号施工部位 交底日期 4 月 5 日技术交底内容：1、技术交底范围：通信光缆线路施工、光缆接续施工2、设计情况：1、数据网系统：①此次在阎良通信站设置汇聚节点路由器，接入西安枢纽在西安调度所和西安北站设置关键节点路由器，汇聚节点路由器按双套配置。②此次数据网接入层在铁路沿线车站设置接入节点，考虑到维护管理便利及网络安全，在每个节点均设置 2 台接入路由器。数据网区域网络接入层利用 4 芯光纤，实行 2 层方法组网。 2、传输系统：①汇聚层利用不一样物理径路或同径路两条光缆中 2 芯构建 STM-64 MSTP(1+1)光同时数字传输系统。 3、接入网系统：此次工程在阎良新设接入网终端 LT 设备，各接入点新设 NU 设备，接入点包含原接入阎良各车站和原接入铜南、三原、渭南各车站。 4、通信电源：①沟通电源；②直流电源；③电源环境监控。 5、防雷及接地：除线路和设备作良好接地外，通信设备接外线前均加装防雷保安单元或保安端子。室内配线长度超出 50M 小于 100M 时在通信机械室一端加装浪涌保护器。利用现有防雷及接地系统。阻值不满足要求时，改造地线。 6、通信配线：通信机械室内设备配线，实行上、下走线结合方法，缆线均在防静电地板内或上走线槽内敷设。多种通信配线标准上实行交直流分开，强电、弱电配线分开，通信电缆和电源线水平距离应保持 0.2M以上。室内配线外护套均实行低烟、无卤、阻燃材料。室内墙洞、墙槽、钢管等应做好封堵。因为在现有机房中新增设备，依据具体情况，设置上走线架或开凿地沟，满足走线要求。 7、通信线路：①光、电缆径路；②光缆埋深；③光、电缆径路防护；④光、电缆引入；⑤光、电缆标石。3、开始施工条件及施工准备工作：于 3 月 20 日完成施工定测，作业队分工，人员组织到位，职员安全培训考试合格。光缆于 3 月 28 已到现场。已和相关单位签署安全配合协议，施工计划已报批，开工汇报已签署。4、施工工艺；通信线路施工本标段咸铜线阎良至铜川在现有光缆铁路异侧敷设一条 48 芯 GYTA53 型长途通信直埋光缆，处理现有纤芯担心问题，同时可为传输系统提供不一样路由物理光纤通道。光缆线路施工步骤以下： (1)、光缆单盘测试光缆单盘测试光缆径路复测光缆配盘光缆沟开挖光缆敷设光缆防护光缆回填光缆接续、安装光缆测试投入使用1）首先依据订货协议及到货清单在开盘前...
