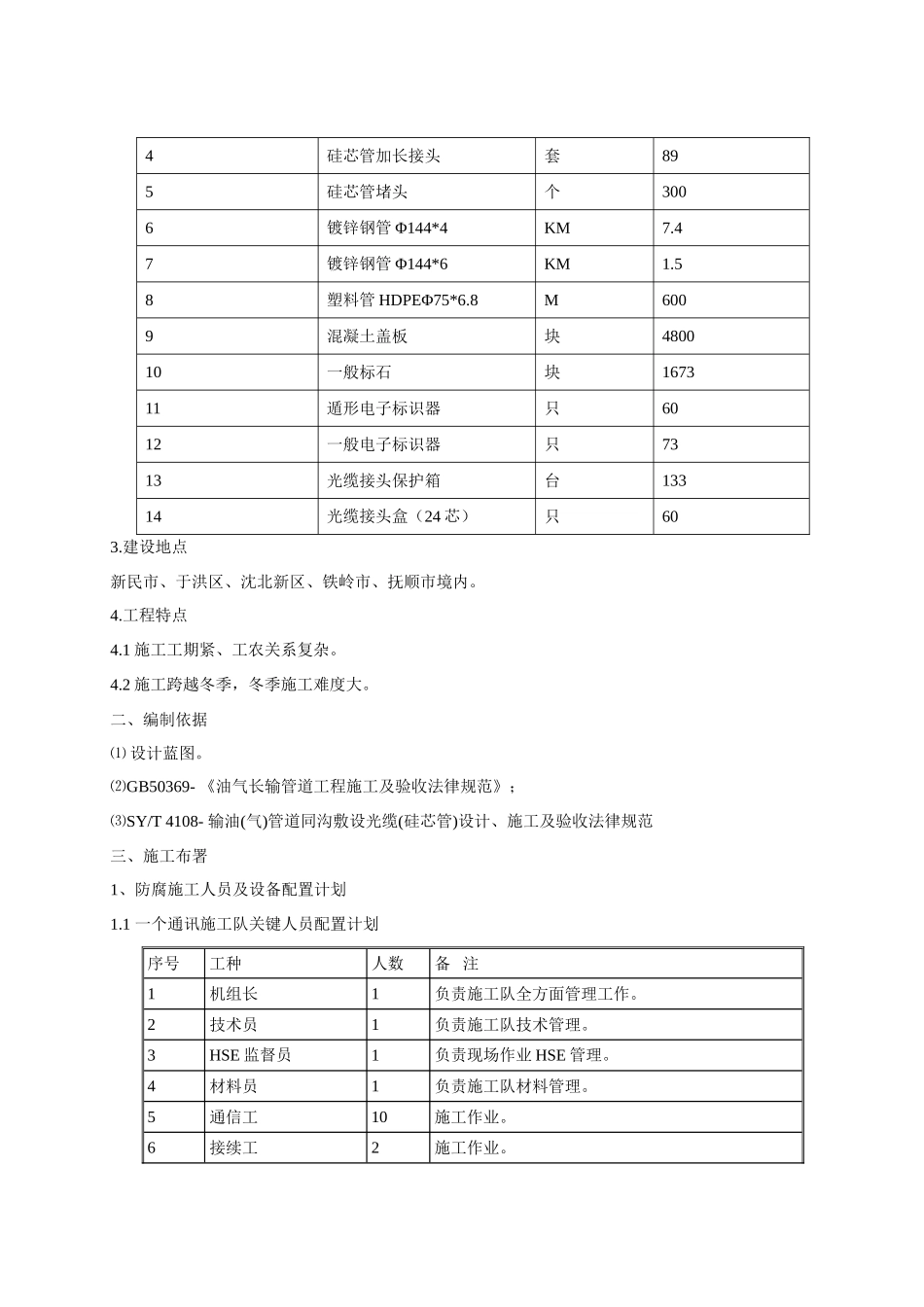

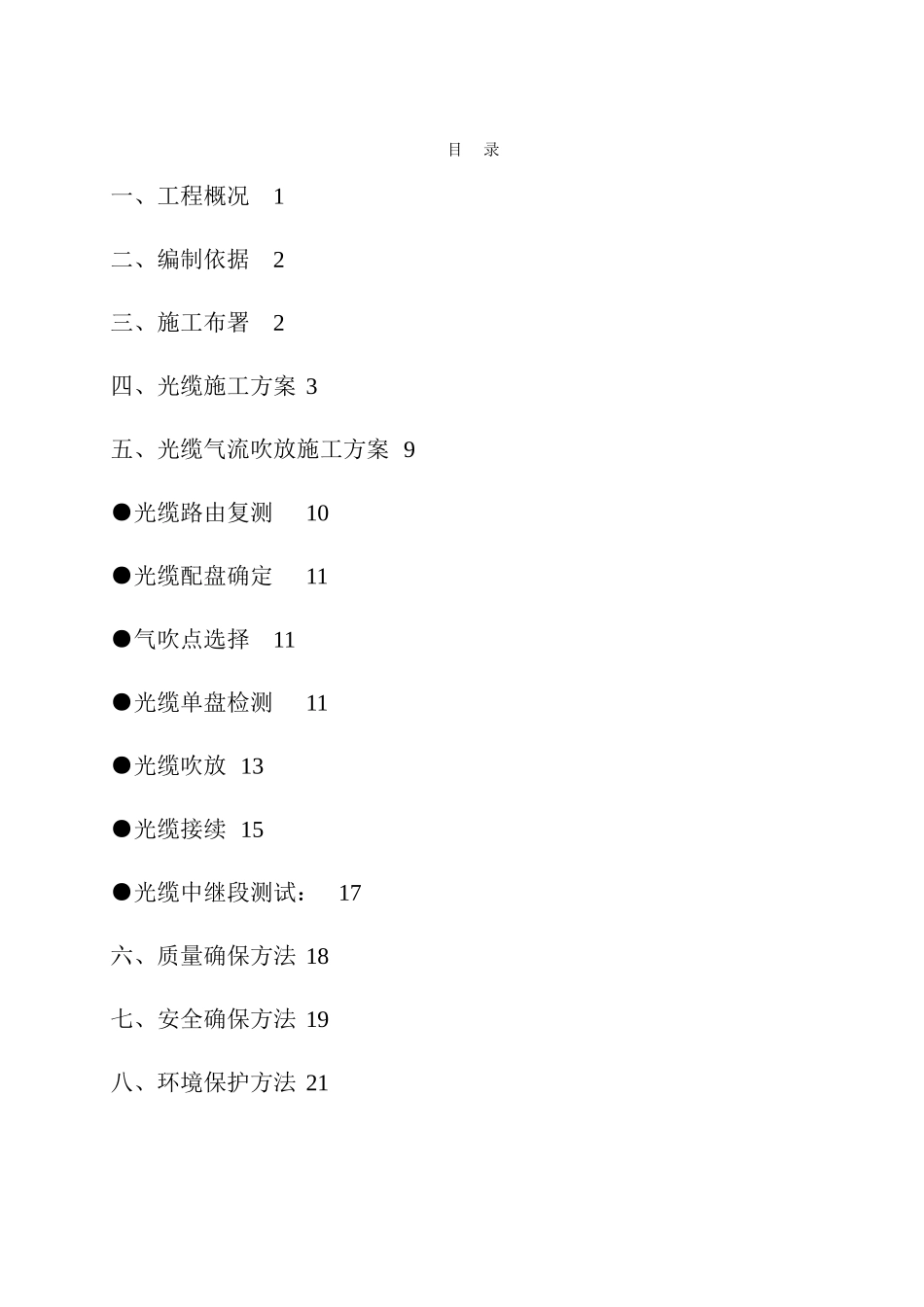

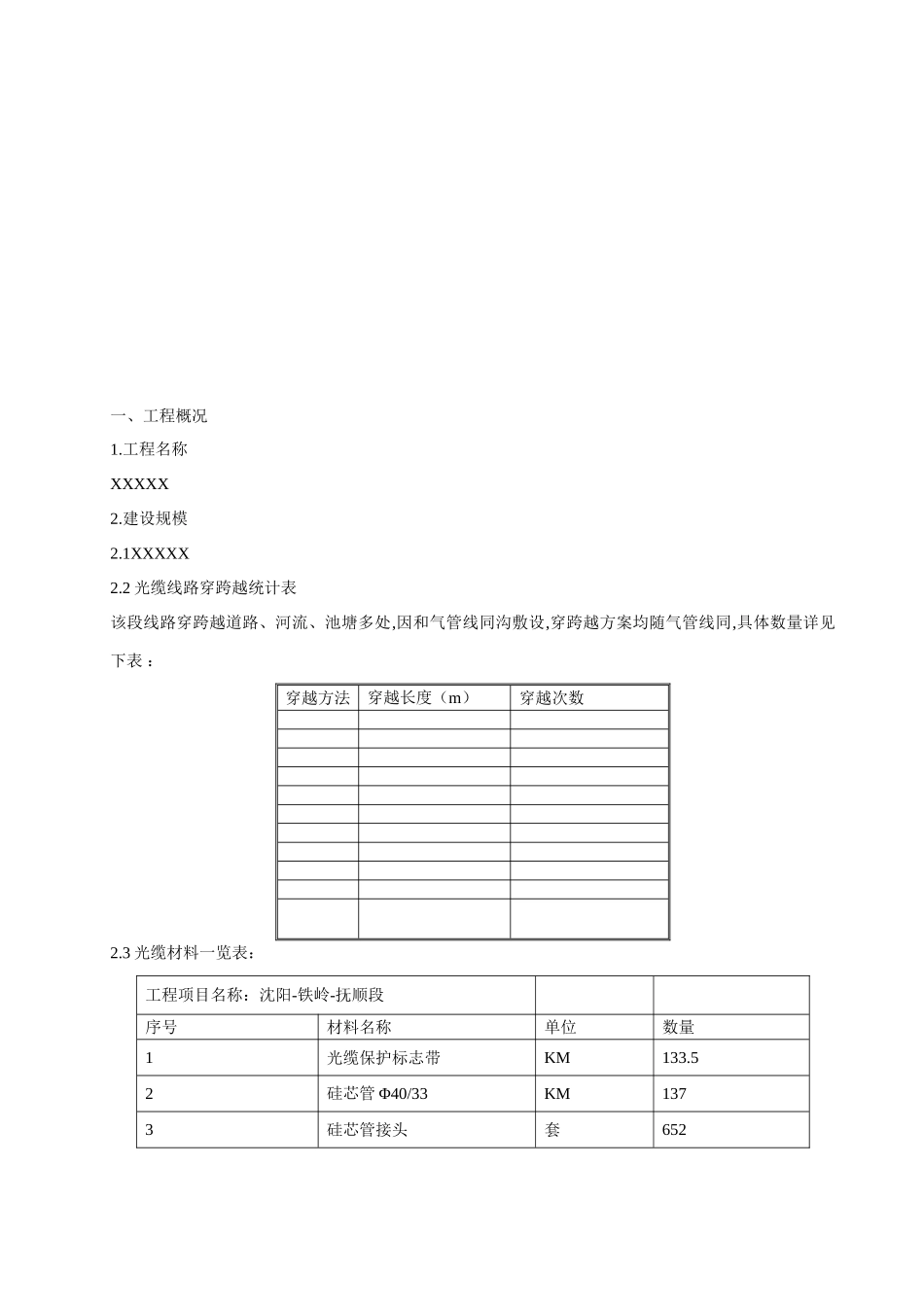

目 录一、工程概况1二、编制依据2三、施工布署2四、光缆施工方案 3五、光缆气流吹放施工方案 9●光缆路由复测10●光缆配盘确定11●气吹点选择11●光缆单盘检测11●光缆吹放 13●光缆接续 15●光缆中继段测试： 17六、质量确保方法 18七、安全确保方法 19八、环境保护方法 21一、工程概况1.工程名称XXXXX2.建设规模2.1XXXXX2.2 光缆线路穿跨越统计表该段线路穿跨越道路、河流、池塘多处,因和气管线同沟敷设,穿跨越方案均随气管线同,具体数量详见下表 ：穿越方法穿越长度（m）穿越次数2.3 光缆材料一览表：工程项目名称：沈阳-铁岭-抚顺段 序号材料名称单位数量1光缆保护标志带KM133.52硅芯管 Φ40/33KM1373硅芯管接头套6524硅芯管加长接头套895硅芯管堵头个3006镀锌钢管 Φ144*4KM7.47镀锌钢管 Φ144*6KM1.58塑料管 HDPEΦ75*6.8M6009混凝土盖板块480010一般标石块167311遁形电子标识器只6012一般电子标识器只7313光缆接头保护箱台13314光缆接头盒（24 芯）只603.建设地点新民市、于洪区、沈北新区、铁岭市、抚顺市境内。4.工程特点4.1 施工工期紧、工农关系复杂。4.2 施工跨越冬季，冬季施工难度大。二、编制依据⑴ 设计蓝图。⑵GB50369- 《油气长输管道工程施工及验收法律规范》；⑶SY/T 4108- 输油(气)管道同沟敷设光缆(硅芯管)设计、施工及验收法律规范三、施工布署1、防腐施工人员及设备配置计划1.1 一个通讯施工队关键人员配置计划序号工种人数备 注1机组长1负责施工队全方面管理工作。2技术员1负责施工队技术管理。3HSE 监督员1负责现场作业 HSE 管理。4材料员1负责施工队材料管理。5通信工10施工作业。6接续工2施工作业。7普工20配合施工8值班司机4累计401.2 一个通讯机组关键设备配置计划序号设备名称规格型号单位数量备注1光缆接头、检测设备套1累计1 台/套四、光缆施工方案1、施工测量施工测量工作包含：⑴ 硅芯管路由复测应以同意施工图设计为依据。⑵ 核定硅芯管路由、长度、敷设位置、硅芯管接头点位置。⑶ 核定硅芯管道穿越铁路、公路、河流、水塘、地下管线等障碍具体位置和保护处理方法。⑷ 核定接头坑及吹缆坑开挖地点。2、关键器材、设备检验（1） 硅芯管单盘检验硅芯管外观要求：a、均匀，无缺点，无刮痕b、内壁应光滑平整，不得有气泡、裂口及显著凹痕、杂质等。c、端面应和轴向垂直。硅芯管气闭性能：选择一盘硅芯管，管内充气 0.1Mpa,24h 后压力降低应小于 0.01Mpa。（2）硅芯管接头...
