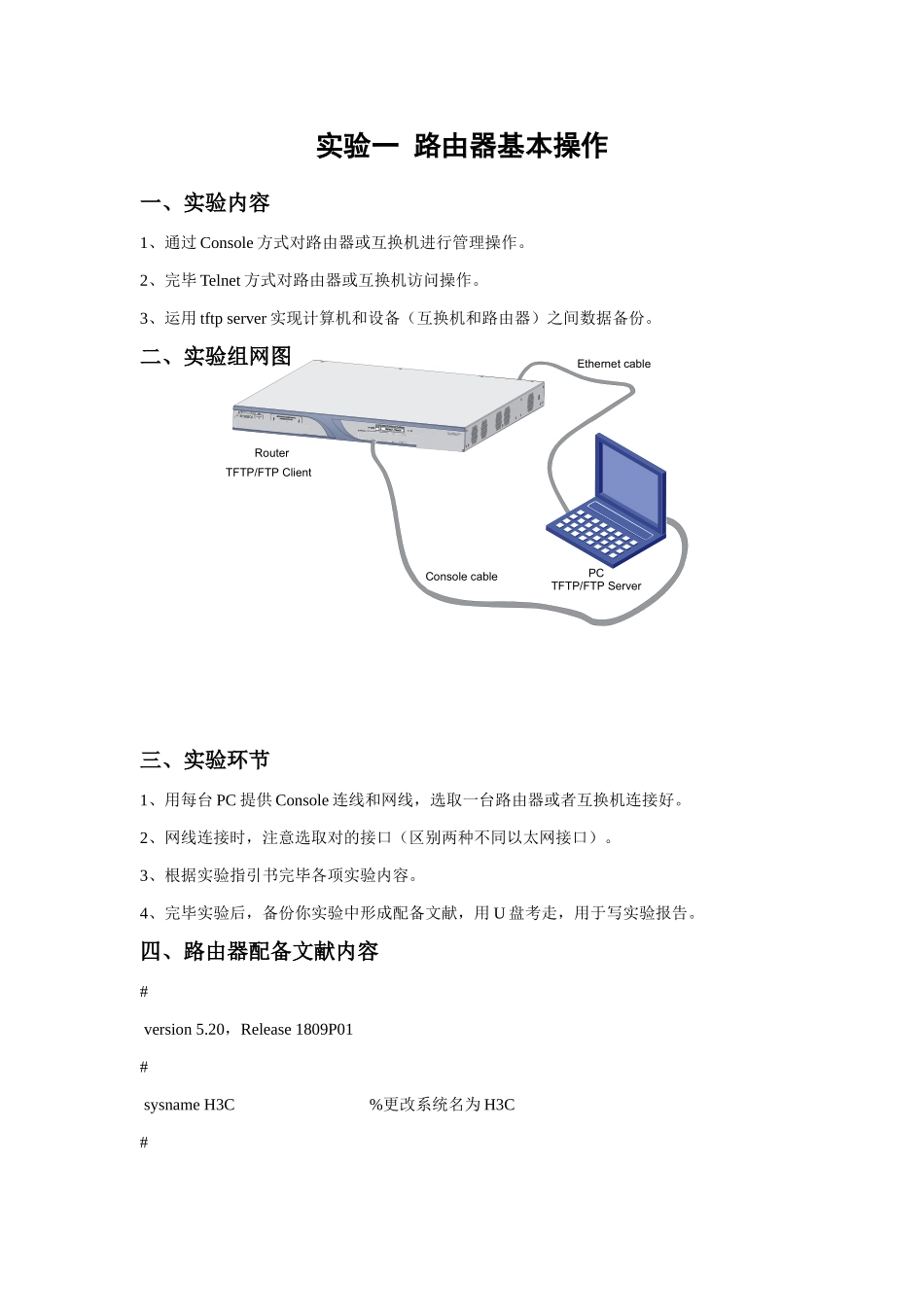

通信工程专业综合实验实 验 报 告(计算机网络某些）姓 名:学 号：班 级：指引老师：实验一 路由器基本操作一、实验内容1、通过 Console 方式对路由器或互换机进行管理操作。2、完毕 Telnet 方式对路由器或互换机访问操作。3、运用 tftp server 实现计算机和设备（互换机和路由器）之间数据备份。二、实验组网图三、实验环节1、用每台 PC 提供 Console 连线和网线，选取一台路由器或者互换机连接好。2、网线连接时，注意选取对的接口（区别两种不同以太网接口）。3、根据实验指引书完毕各项实验内容。4、完毕实验后，备份你实验中形成配备文献，用 U 盘考走，用于写实验报告。四、路由器配备文献内容# version 5.20，Release 1809P01 # sysname H3C %更改系统名为 H3C #Ethernet cableRouterPCConsole cableTFTP/FTP ServerTFTP/FTP Client super password level 3 simple test %顾客级别切换到 level 3 密码为 test 明文# domain default enable system %域名系统默认启用# telnet server enable %telnet 服务启用# dar p2p signature-file flash:/p2p_default.mtd # port-security enable %端口安全启用#vlan 1 %虚拟局域网 1#domain system %默认系统配备 access-limit disable state active idle-cut disable self-service-url disable #user-group system %顾客群系统#local-user admin %本地顾客 admin password cipher .]@USE=B,53Q=^Q`MAF4<1!！ %密码显示为密文显示 authorization-attribute level 3 %设立权限为 level 3 service-type telnet %服务方式为远程登录local-user test %本地顾客名改为 test password cipher =W6JJ`N_LBKQ=^Q`MAF4<1!！ %密码显示为密文显示 service-type telnet %服务方式为远程登录#interface Aux0 %设立 Aux0 async mode flow link-protocol ppp#interface Cellular0/0 %配备 Cellular0/0 async mode protocol link-protocol ppp#interface Ethernet0/0 %配备 Ethernet0/0 port link-mode route ip address 192.168.0.1 255.255.255.0 %ip 地址为 192.168.0.1 24#interface Serial0/0 link-protocol ppp#interface NULL0#interface Vlan-interface1 ip address 192.168.1.1 255.255.255.0 %设立 ip 及掩码#interface Ethernet0/1 port link-mode...
