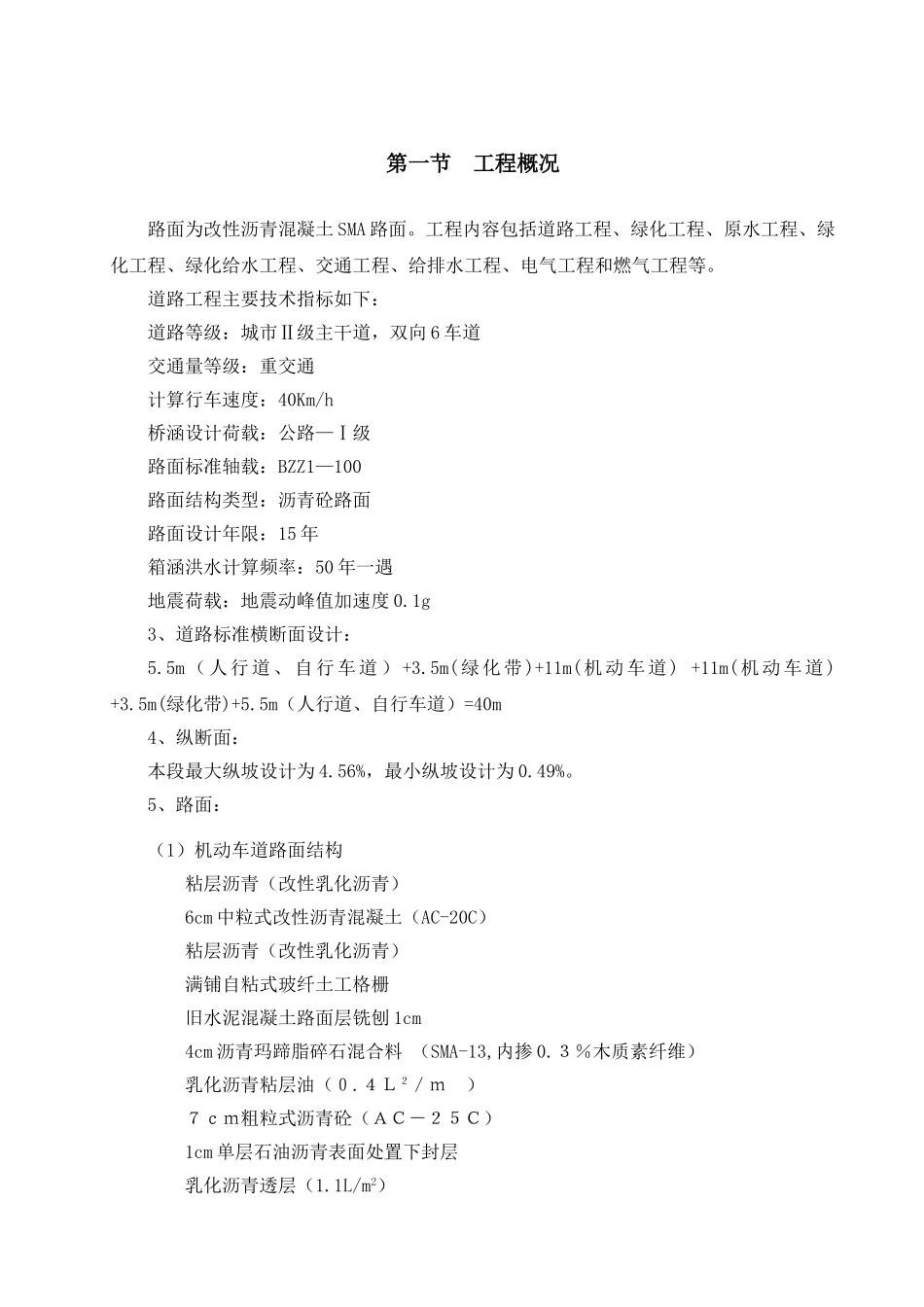

第一节 工程概况路面为改性沥青混凝土 SMA 路面。工程内容包括道路工程、绿化工程、原水工程、绿化工程、绿化给水工程、交通工程、给排水工程、电气工程和燃气工程等。道路工程主要技术指标如下：道路等级：城市Ⅱ级主干道，双向 6 车道交通量等级：重交通计算行车速度：40Km/h桥涵设计荷载：公路—Ⅰ级路面标准轴载：BZZ1—100路面结构类型：沥青砼路面路面设计年限：15 年箱涵洪水计算频率：50 年一遇地震荷载：地震动峰值加速度 0.1g3、道路标准横断面设计：5.5m （人行道、自行车道 ） +3.5m(绿化带 )+11m( 机动车道 ) +11m( 机动车道 ) +3.5m(绿化带)+5.5m（人行道、自行车道）=40m4、纵断面：本段最大纵坡设计为 4.56%，最小纵坡设计为 0.49%。5、路面：（1）机动车道路面结构 粘层沥青（改性乳化沥青） 6cm 中粒式改性沥青混凝土（AC-20C） 粘层沥青（改性乳化沥青） 满铺自粘式玻纤土工格栅 旧水泥混凝土路面层铣刨 1cm 4cm 沥青玛蹄脂碎石混合料 （SMA-13,内掺 0.３％木质素纤维）乳化沥青粘层油（０.４Ｌ２／ｍ ）７ｃｍ粗粒式沥青砼（ＡＣ－２５Ｃ） 1cm 单层石油沥青表面处置下封层 乳化沥青透层（1.1L/m2） 30cm5%水泥稳定级配碎石 20cm4%水泥稳定级配碎石 土基压实（２）人行道路面结构 透水砖(２０ cmx １０ cmx ６ cm) 3cm 中粗砂 15cm 级配碎石 （粒径≤３０） 6、 路基边坡防护 友谊路一标段本次设计路基边坡分为填方边坡和挖方坡坡两种，其中填方边坡坡率为1:1.5，挖方边坡坡率为1:1.25，当坡高H>8m时，边坡根据8m一级分级放坡，分级平台2m，平台间设置平台排水沟。边坡除B0+060~B0+160段道路右侧边坡等级为二级外，其余为三级，设计使用年限20年。因友谊路局部路段边坡为强风化岩质边坡，直接在强风化岩边坡上植草，成活率低，故采纳喷混植生护坡。当坡高h≤3m时，一般为土质边坡，采纳植草护坡，当坡高h>3m时，采纳喷混植生护坡。7、 挡土墙本施工图共设置5段挡墙，主要设置在道路两侧无放坡空间路段，详见挡土墙布置平面图。 1）钢筋混凝土挡土墙 1、3~4号挡墙因红线和用地限制，沿人行道外边线设置在人行道内，挡墙形式为钢筋混凝土挡墙，设计参数：填料^＝35°，γ＝18kN/m3 ，μ=0.4，墙顶设计荷载q＝20kPa，地震动峰值加速度为0.1g。 2）浆砌石挡墙 2号挡墙墙背为空地，故沿人行道外边线设置在人行道外，挡墙形式为俯斜式浆砌石挡墙，设计参数：填料^＝35°...
