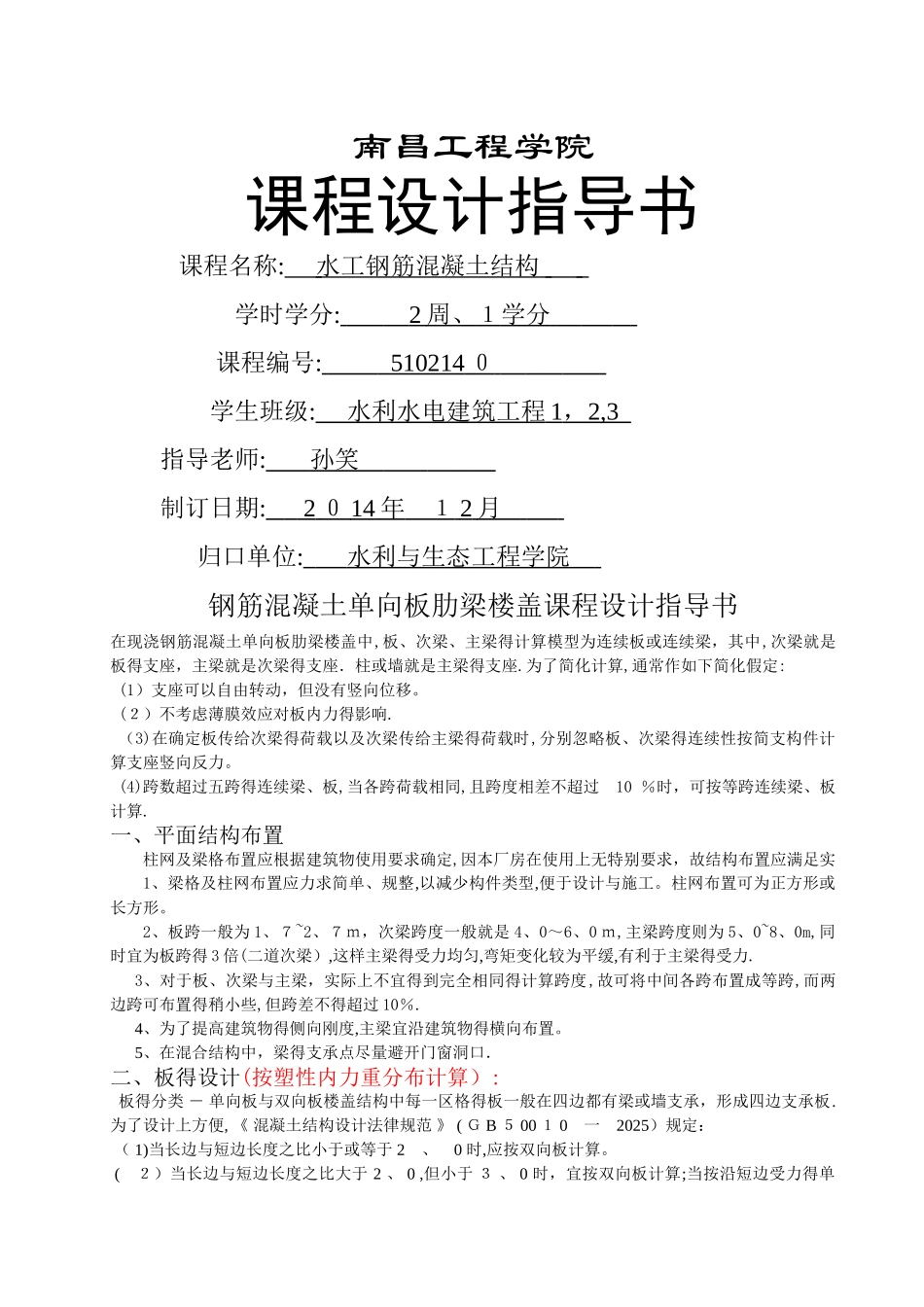

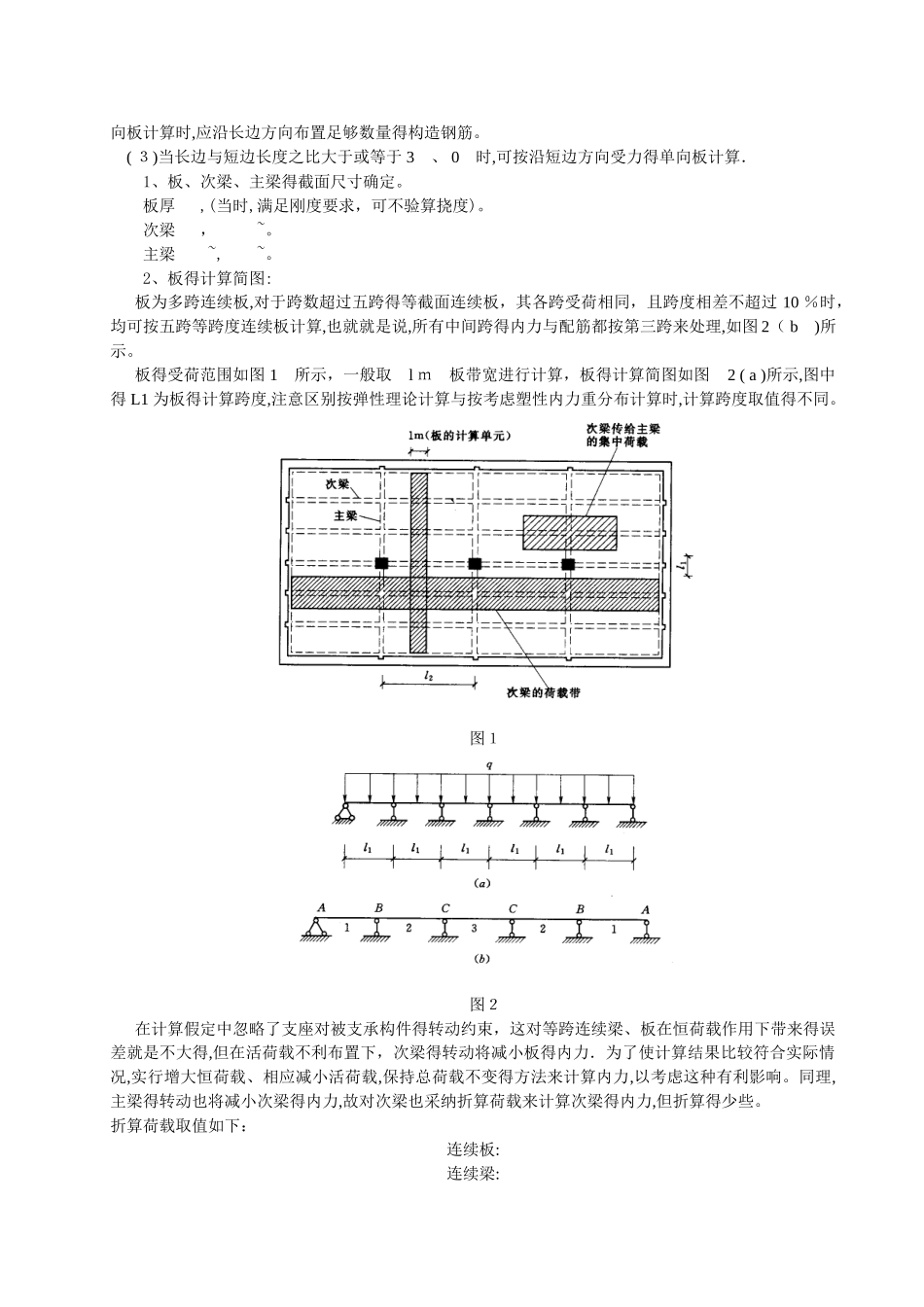

南昌工程学院课程设计指导书 课程名称: 水工钢筋混凝土结构 学时学分: 2 周、 １ 学分 课程编号: 510214 ０ 学生班级: 水利水电建筑工程 1 ， 2,3 指导老师: 孙笑 制订日期: 2 ０ 14 年 １ 2 月 归口单位: 水利与生态工程学院 钢筋混凝土单向板肋梁楼盖课程设计指导书在现浇钢筋混凝土单向板肋梁楼盖中,板、次梁、主梁得计算模型为连续板或连续梁，其中,次梁就是板得支座，主梁就是次梁得支座．柱或墙就是主梁得支座.为了简化计算,通常作如下简化假定:(1）支座可以自由转动，但没有竖向位移。 (２）不考虑薄膜效应对板内力得影响. （3)在确定板传给次梁得荷载以及次梁传给主梁得荷载时,分别忽略板、次梁得连续性按简支构件计算支座竖向反力。 (4)跨数超过五跨得连续梁、板,当各跨荷载相同,且跨度相差不超过 10 ％时，可按等跨连续梁、板计算.一、平面结构布置柱网及梁格布置应根据建筑物使用要求确定,因本厂房在使用上无特别要求，故结构布置应满足实 1、梁格及柱网布置应力求简单、规整,以减少构件类型,便于设计与施工。柱网布置可为正方形或长方形。2、板跨一般为 1、７~2、７ｍ，次梁跨度一般就是 4、0～6、0 ｍ,主梁跨度则为 5、0~8、0m,同时宜为板跨得 3 倍(二道次梁）,这样主梁得受力均匀,弯矩变化较为平缓,有利于主梁得受力.3、对于板、次梁与主梁，实际上不宜得到完全相同得计算跨度,故可将中间各跨布置成等跨,而两边跨可布置得稍小些,但跨差不得超过 10％.4、为了提高建筑物得侧向刚度,主梁宜沿建筑物得横向布置。5、在混合结构中，梁得支承点尽量避开门窗洞口．二、板得设计(按塑性内力重分布计算）:板得分类 ― 单向板与双向板楼盖结构中每一区格得板一般在四边都有梁或墙支承，形成四边支承板.为了设计上方便, 《 混凝土结构设计法律规范 》 ( Ｇ B ５ 00 １ 0 一 2025）规定： （ 1)当长边与短边长度之比小于或等于 2 、 0 时,应按双向板计算。 ( ２）当长边与短边长度之比大于 2 、 0 ,但小于 ３ 、 0 时，宜按双向板计算;当按沿短边受力得单向板计算时,应沿长边方向布置足够数量得构造钢筋。 ( ３)当长边与短边长度之比大于或等于 3 、 0 时,可按沿短边方向受力得单向板计算． 1、板、次梁、主梁得截面尺寸确定。板厚 ,(当时,满足刚度要求，可不验算挠度)。次梁 ， ~。主梁 ~, ~。2、板得计算简图:板为多跨连续板,对于跨数超过五跨得等截面连...
