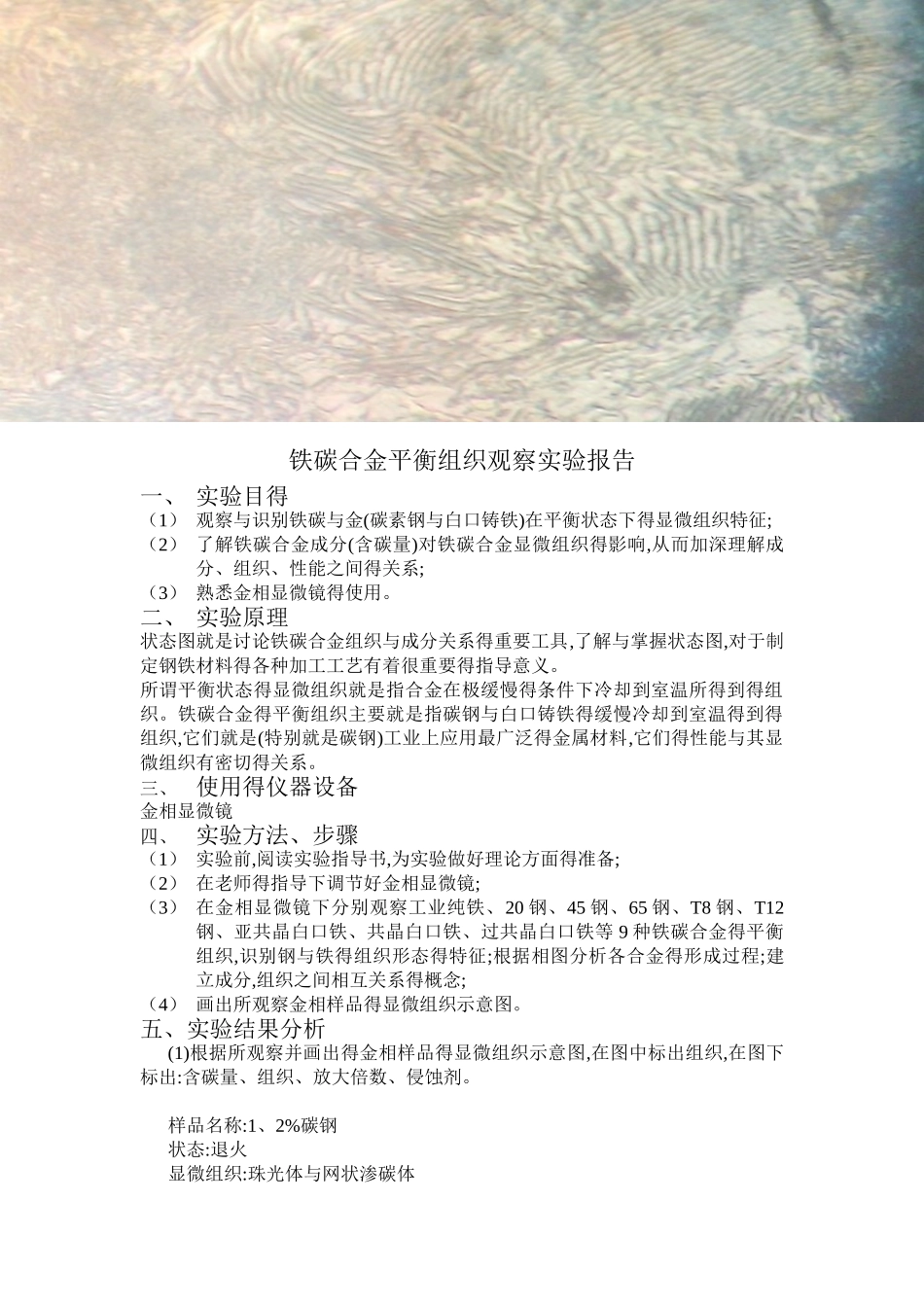

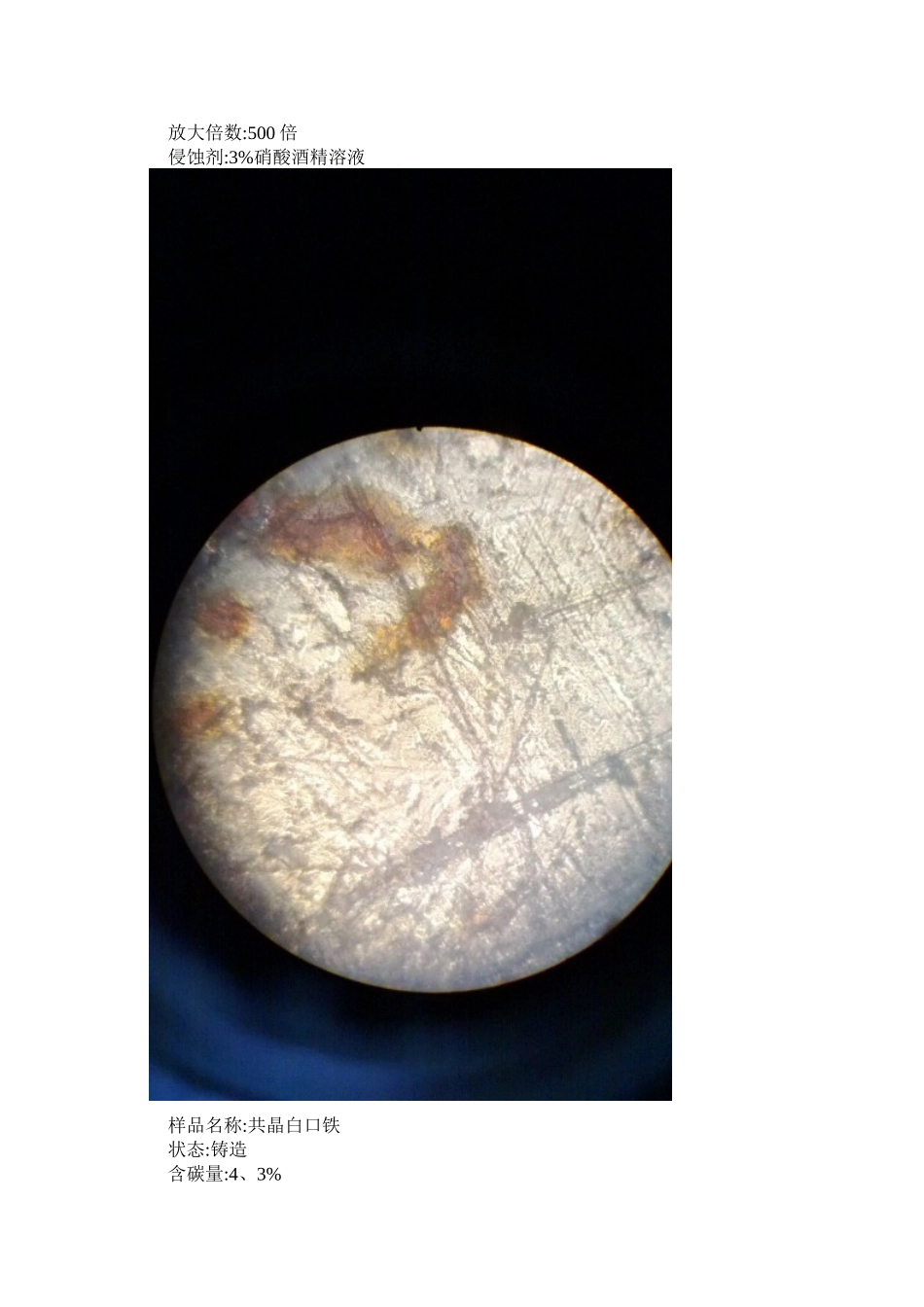

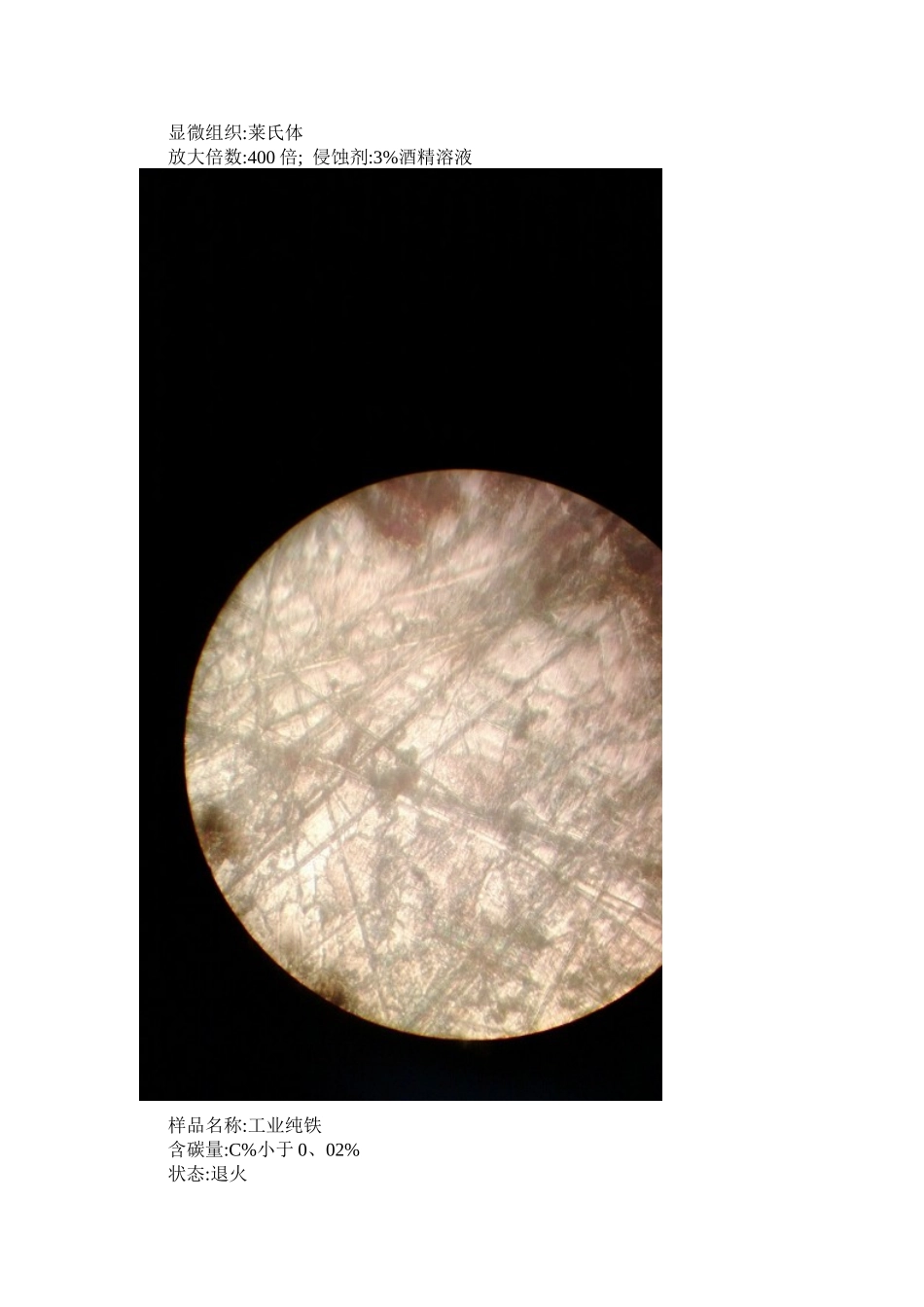

铁碳合金平衡组织观察实验报告一、 实验目得（1） 观察与识别铁碳与金(碳素钢与白口铸铁)在平衡状态下得显微组织特征;（2） 了解铁碳合金成分(含碳量)对铁碳合金显微组织得影响,从而加深理解成分、组织、性能之间得关系;（3） 熟悉金相显微镜得使用。二、 实验原理状态图就是讨论铁碳合金组织与成分关系得重要工具,了解与掌握状态图,对于制定钢铁材料得各种加工工艺有着很重要得指导意义。所谓平衡状态得显微组织就是指合金在极缓慢得条件下冷却到室温所得到得组织。铁碳合金得平衡组织主要就是指碳钢与白口铸铁得缓慢冷却到室温得到得组织,它们就是(特别就是碳钢)工业上应用最广泛得金属材料,它们得性能与其显微组织有密切得关系。三、 使用得仪器设备金相显微镜四、 实验方法、步骤（1） 实验前,阅读实验指导书,为实验做好理论方面得准备;（2） 在老师得指导下调节好金相显微镜;（3） 在金相显微镜下分别观察工业纯铁、20 钢、45 钢、65 钢、T8 钢、T12钢、亚共晶白口铁、共晶白口铁、过共晶白口铁等 9 种铁碳合金得平衡组织,识别钢与铁得组织形态得特征;根据相图分析各合金得形成过程;建立成分,组织之间相互关系得概念;（4） 画出所观察金相样品得显微组织示意图。五、实验结果分析(1)根据所观察并画出得金相样品得显微组织示意图,在图中标出组织,在图下标出:含碳量、组织、放大倍数、侵蚀剂。样品名称:1、2%碳钢状态:退火显微组织:珠光体与网状渗碳体放大倍数:500 倍侵蚀剂:3%硝酸酒精溶液 样品名称:共晶白口铁状态:铸造含碳量:4、3%显微组织:莱氏体放大倍数:400 倍; 侵蚀剂:3%酒精溶液样品名称:工业纯铁含碳量:C%小于 0、02%状态:退火显微组织:铁素体放大倍数:500 倍 ;侵蚀剂:3%硝酸酒精溶液 (2)根据观察得组织,说明含碳量对铁碳合金得组织与性能影响得大致规律含碳量越高,强度,硬度越高,而塑韧性变差,反之,强度,硬度越低,塑韧性越好。随着含碳量得增加,铁碳合金依次有工业纯铁、亚共析钢、共析钢、过共析钢、亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁得平衡组织形态。并且,碳含量得微小变化也会对某组织产生影响,随着含碳量得增加,工业纯铁中得三次渗碳体得量增加;亚共析钢中得铁素体量减少;过共析钢析钢中得二次渗碳体量增加;亚共晶白口铸铁得珠光体与二次渗碳体量也减少;共晶渗碳体量增加;过共晶白口铁中得一次渗碳体与共晶渗碳体量增加。五、 本次实验得体会通过本次实验,我学会了使用金相显微镜,以及通过...
