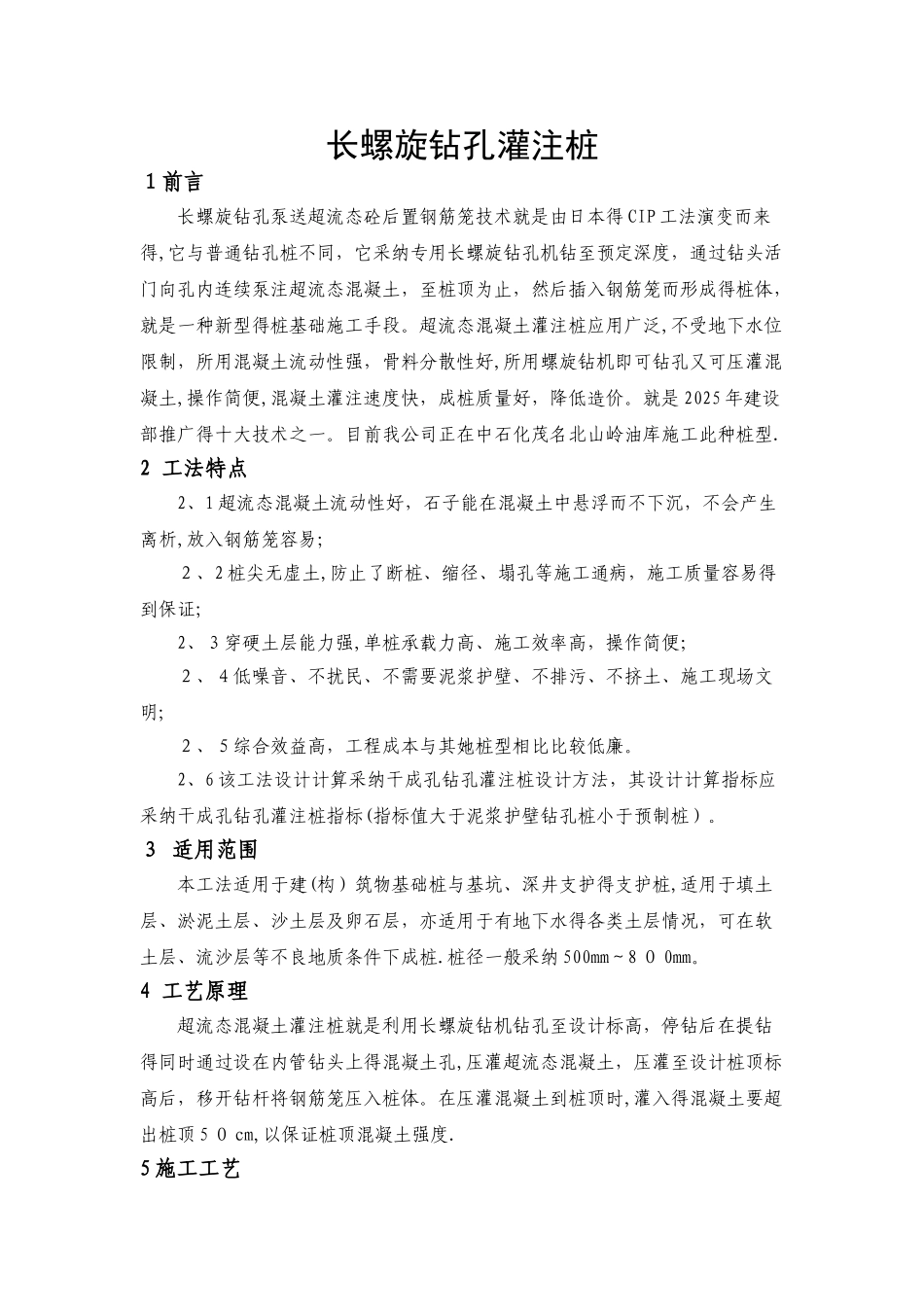

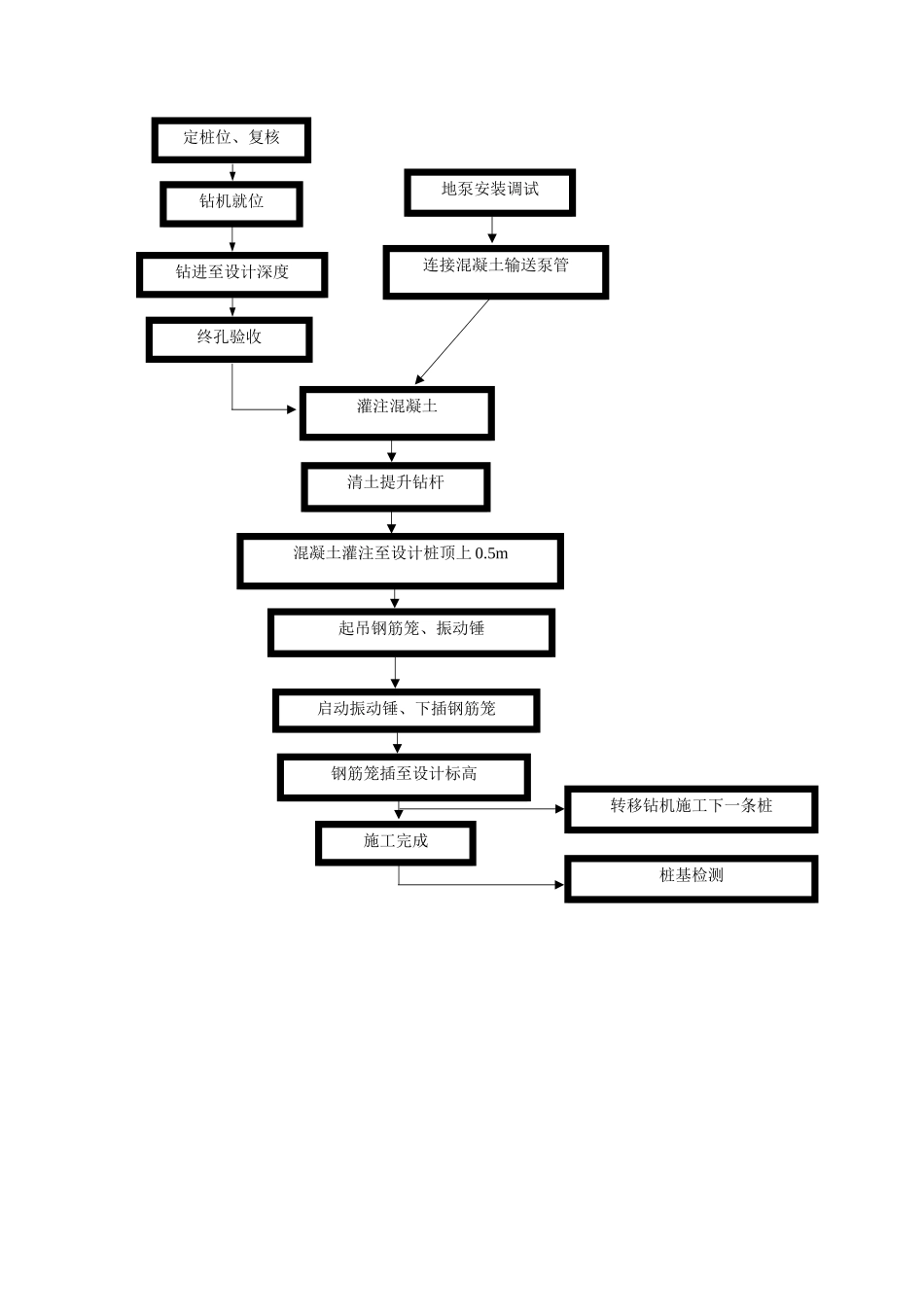

长螺旋钻孔灌注桩广州中煤江南基础工程公司2010－4－１９长螺旋钻孔灌注桩１前言长螺旋钻孔泵送超流态砼后置钢筋笼技术就是由日本得 CIP 工法演变而来得,它与普通钻孔桩不同，它采纳专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成得桩体，就是一种新型得桩基础施工手段。超流态混凝土灌注桩应用广泛,不受地下水位限制，所用混凝土流动性强，骨料分散性好,所用螺旋钻机即可钻孔又可压灌混凝土,操作简便,混凝土灌注速度快，成桩质量好，降低造价。就是 2025 年建设部推广得十大技术之一。目前我公司正在中石化茂名北山岭油库施工此种桩型.2 工法特点2、1 超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析,放入钢筋笼容易；２、2 桩尖无虚土,防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证;2、３穿硬土层能力强,单桩承载力高、施工效率高，操作简便；２、４低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明;２、５综合效益高，工程成本与其她桩型相比比较低廉。2、6 该工法设计计算采纳干成孔钻孔灌注桩设计方法，其设计计算指标应采纳干成孔钻孔灌注桩指标(指标值大于泥浆护壁钻孔桩小于预制桩）。３ 适用范围 本工法适用于建(构）筑物基础桩与基坑、深井支护得支护桩,适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水得各类土层情况，可在软土层、流沙层等不良地质条件下成桩.桩径一般采纳 500mm～8 ０ 0mm。4 工艺原理超流态混凝土灌注桩就是利用长螺旋钻机钻孔至设计标高，停钻后在提钻得同时通过设在内管钻头上得混凝土孔,压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。在压灌混凝土到桩顶时,灌入得混凝土要超出桩顶 5 ０ cm,以保证桩顶混凝土强度.5 施工工艺定桩位、复核钻机就位钻进至设计深度终孔验收地泵安装调试连接混凝土输送泵管灌注混凝土清土提升钻杆混凝土灌注至设计桩顶上 0.5m起吊钢筋笼、振动锤启动振动锤、下插钢筋笼钢筋笼插至设计标高施工完成转移钻机施工下一条桩桩基检测6 施工工艺流程6、1 钢筋进场与复试取样① 钢筋进入施工现场后，项目部由专人及时填写《送检委托单》，内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地,并附产品质量证明单或产品合格证原件,当无原件时可使用加盖经销商单位红章得复印件,通知监理单位进...
