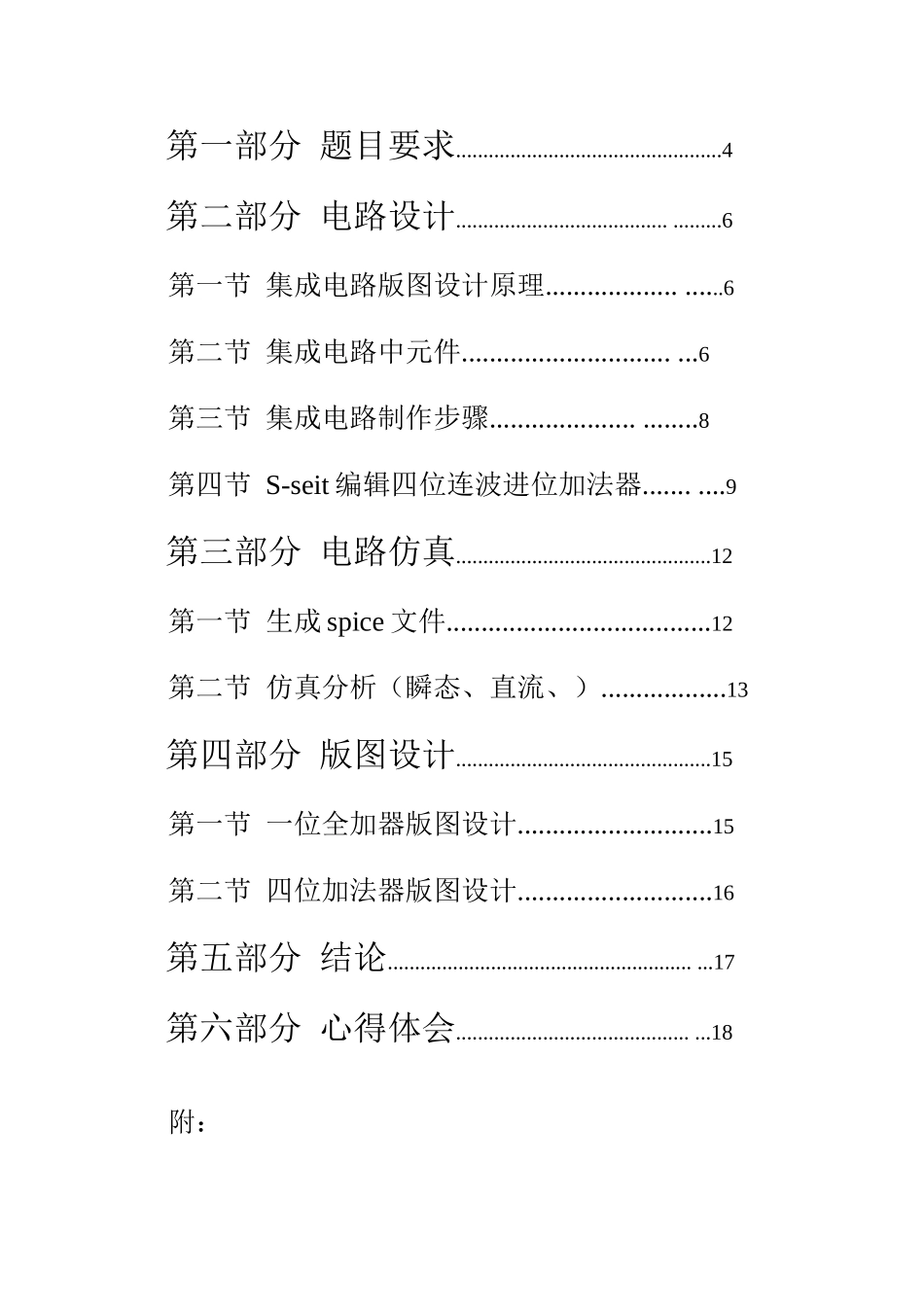

集成电路计算机辅助设计课程设计 四位加法器电路设计及版图实现 专 业 ： 电子科学和技术 班 级 ： 32050902 学 号 ： 姓 名 ： 王康 指导老师 ： 邱彦章 日 期 ： 6 月下旬前 言微电子技术、电子技术和计算机技术在相互渗透、相互支撑和相互促进紧密关系中，均得到飞速进展。现代信息社会支柱—计算机和通信，其关键硬件设备就是集成电路。已集成电路进展为标志微电子技术无处不在，已成为现代信息社会基础。20 实际历史证实，集成电路产业是人类历史上进展最快产业，而 IC 产业实际上已出现独立设计业、设计软件业、制造业和封装业、测试业。社会需求直接推动 IC 设计业进展，而成功 IC 设计又取决于优异设计工具和科学设计方法。集成电路进展、自从 1959 年世界上第一块集成电路诞生以来，集成电技术以惊人速度进展。第一块集成电路上只有四个晶体管，而现在集成电路已经能够在一个芯片上集成几千万只晶体管，甚至上亿只晶体管。从上世纪 80 年代开始，IC 制造特征尺寸由 3um 缩小至 0.09um，大约每五年缩小一倍。伴随特征尺寸减小，IC 速度、功耗、性能等多种性能全部得到了很大提升，价格却快速下降。社会需求不停推动集成电路产业进展，在 IC 设计方面，从晶体管集成进展，进而进展到 IP 核集成，在单个芯片上实现整个系统功效，即 IC 设计已进展到片上系统 SOC阶段。SOC 中能够包含数字 IC 模拟 IC 射频 IC 和传感器，能实现很复杂系统功效。 目录 第一部分 题目要求.................................................4 第二部分 电路设计....................................... .........6 第一节 集成电路版图设计原理................... ......6 第二节 集成电路中元件.............................. ...6 第三节 集成电路制作步骤..................... ........8 第四节 S-seit 编辑四位连波进位加法器....... ....9 第三部分 电路仿真...............................................12 第一节 生成 spice 文件......................................12 第二节 仿真分析（瞬态、直流、）..................13 第四部分 版图设计...............................................15 第一节 一位全加器版图设计............................15 第二节 四位加法器版图设计............................16 第五部分 结论................
