零件技术要求与分析

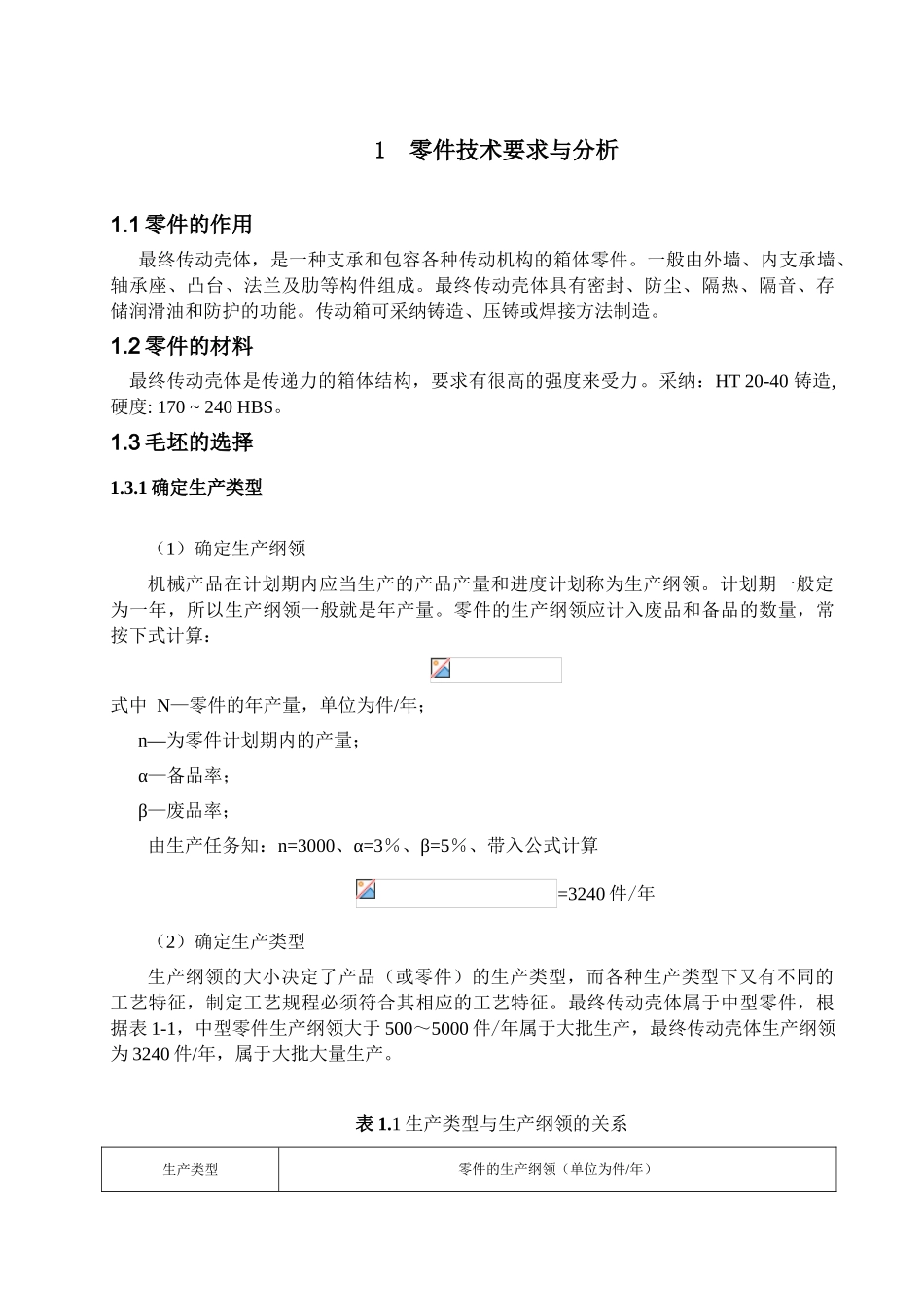

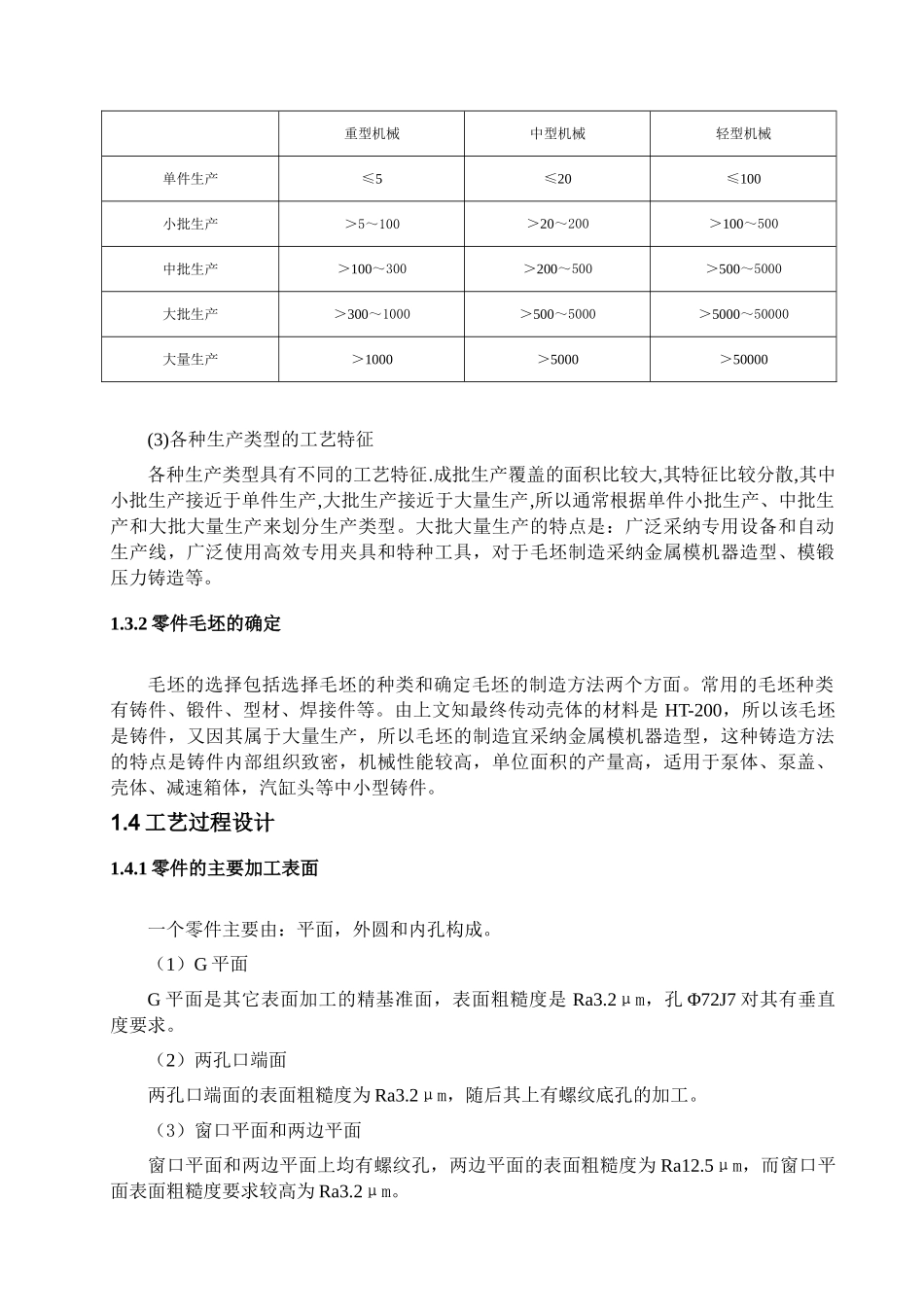

1 零件技术要求与分析1.1 零件的作用最终传动壳体，是一种支承和包容各种传动机构的箱体零件。一般由外墙、内支承墙、轴承座、凸台、法兰及肋等构件组成。最终传动壳体具有密封、防尘、隔热、隔音、存储润滑油和防护的功能。传动箱可采纳铸造、压铸或焊接方法制造。1.2 零件的材料最终传动壳体是传递力的箱体结构，要求有很高的强度来受力。采纳：HT 20-40 铸造, 硬度: 170 ~ 240 HBS。1.3 毛坯的选择1.3.1 确定生产类型（1）确定生产纲领机械产品在计划期内应当生产的产品产量和进度计划称为生产纲领。计划期一般定为一年，所以生产纲领一般就是年产量。零件的生产纲领应计入废品和备品的数量，常按下式计算：式中 N—零件的年产量，单位为件/年； n—为零件计划期内的产量； α—备品率； β—废品率；由生产任务知：n=3000、α=3％、β=5％、带入公式计算 =3240 件/年（2）确定生产类型生产纲领的大小决定了产品（或零件）的生产类型，而各种生产类型下又有不同的工艺特征，制定工艺规程必须符合其相应的工艺特征。最终传动壳体属于中型零件，根据表 1-1，中型零件生产纲领大于 500～5000 件/年属于大批生产，最终传动壳体生产纲领为 3240 件/年，属于大批大量生产。 表 1.1 生产类型与生产纲领的关系生产类型零件的生产纲领（单位为件/年）重型机械中型机械轻型机械单件生产≤5≤20≤100小批生产＞5～100＞20～200＞100～500中批生产＞100～300＞200～500＞500～5000大批生产＞300～1000＞500～5000＞5000～50000大量生产＞1000＞5000＞50000(3)各种生产类型的工艺特征各种生产类型具有不同的工艺特征.成批生产覆盖的面积比较大,其特征比较分散,其中小批生产接近于单件生产,大批生产接近于大量生产,所以通常根据单件小批生产、中批生产和大批大量生产来划分生产类型。大批大量生产的特点是：广泛采纳专用设备和自动生产线，广泛使用高效专用夹具和特种工具，对于毛坯制造采纳金属模机器造型、模锻压力铸造等。1.3.2 零件毛坯的确定毛坯的选择包括选择毛坯的种类和确定毛坯的制造方法两个方面。常用的毛坯种类有铸件、锻件、型材、焊接件等。由上文知最终传动壳体的材料是 HT-200，所以该毛坯是铸件，又因其属于大量生产，所以毛坯的制造宜采纳金属模机器造型，这种铸造方法的特点是铸件内部组织致密，机械性能较高，单位面积的产量高，适用于泵体、泵盖、壳体、减速箱体，汽缸头等中小型铸件。1.4 工艺过程设计1....
