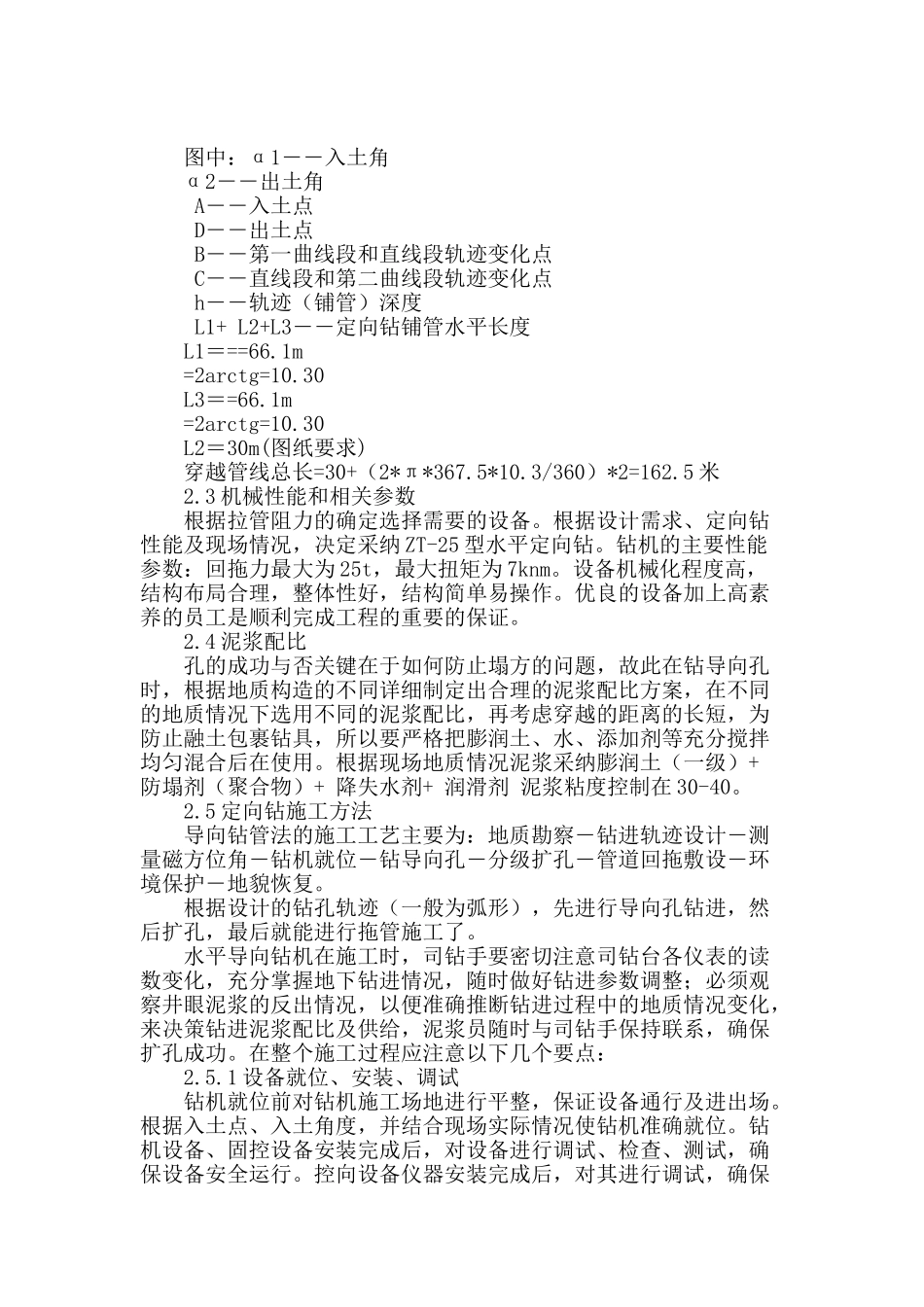

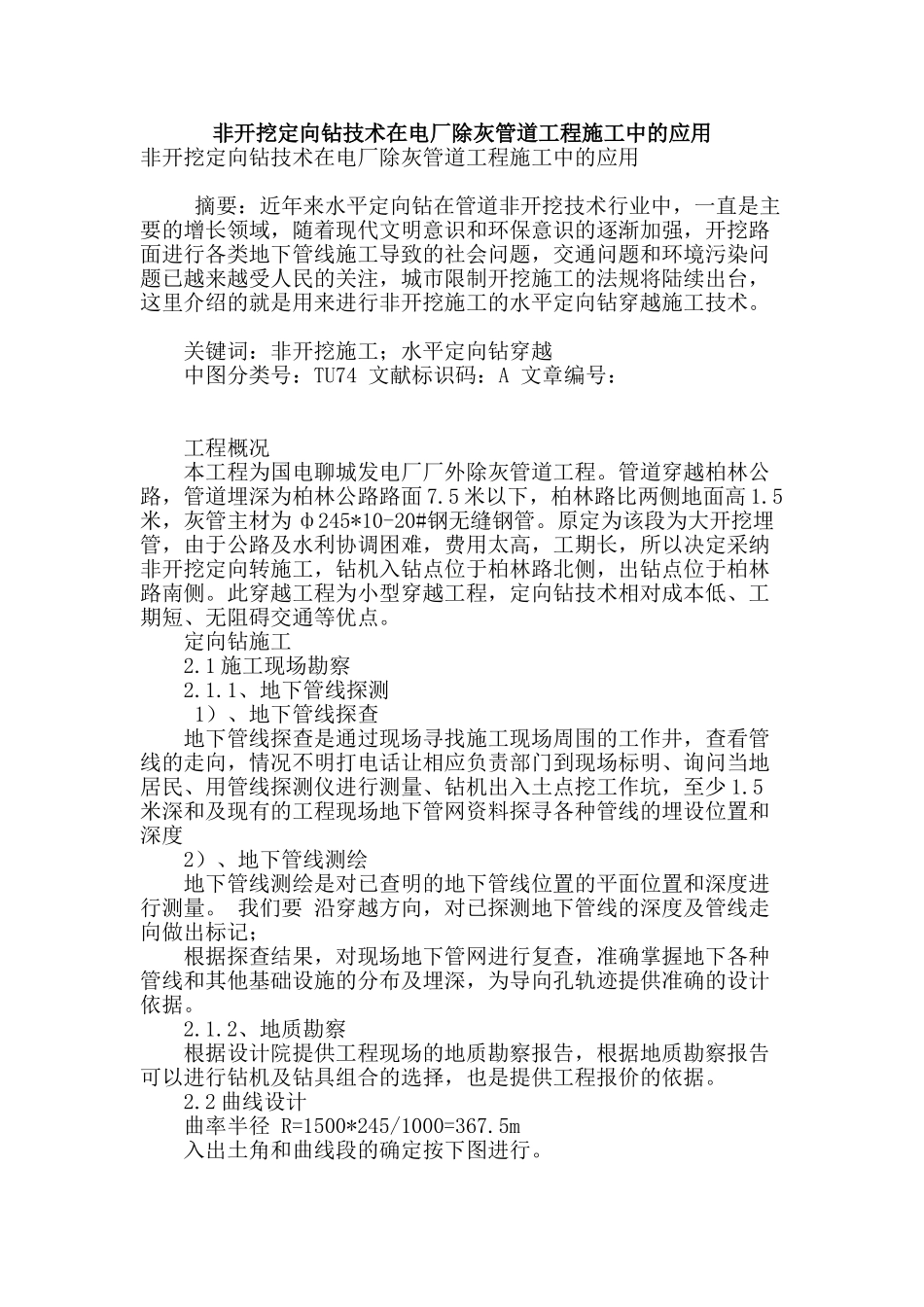

非开挖定向钻技术在电厂除灰管道工程施工中的应用非开挖定向钻技术在电厂除灰管道工程施工中的应用 摘要：近年来水平定向钻在管道非开挖技术行业中，一直是主要的增长领域，随着现代文明意识和环保意识的逐渐加强，开挖路面进行各类地下管线施工导致的社会问题，交通问题和环境污染问题已越来越受人民的关注，城市限制开挖施工的法规将陆续出台，这里介绍的就是用来进行非开挖施工的水平定向钻穿越施工技术。 关键词：非开挖施工；水平定向钻穿越 中图分类号：TU74 文献标识码：A 文章编号： 工程概况 本工程为国电聊城发电厂厂外除灰管道工程。管道穿越柏林公路，管道埋深为柏林公路路面 7.5 米以下，柏林路比两侧地面高 1.5米，灰管主材为 ф245*10-20#钢无缝钢管。原定为该段为大开挖埋管，由于公路及水利协调困难，费用太高，工期长，所以决定采纳非开挖定向转施工，钻机入钻点位于柏林路北侧，出钻点位于柏林路南侧。此穿越工程为小型穿越工程，定向钻技术相对成本低、工期短、无阻碍交通等优点。 定向钻施工 2.1 施工现场勘察 2.1.1、地下管线探测 1）、地下管线探查 地下管线探查是通过现场寻找施工现场周围的工作井，查看管线的走向，情况不明打电话让相应负责部门到现场标明、询问当地居民、用管线探测仪进行测量、钻机出入土点挖工作坑，至少 1.5米深和及现有的工程现场地下管网资料探寻各种管线的埋设位置和深度 2）、地下管线测绘 地下管线测绘是对已查明的地下管线位置的平面位置和深度进行测量。 我们要 沿穿越方向，对已探测地下管线的深度及管线走向做出标记； 根据探查结果，对现场地下管网进行复查，准确掌握地下各种管线和其他基础设施的分布及埋深，为导向孔轨迹提供准确的设计依据。 2.1.2、地质勘察 根据设计院提供工程现场的地质勘察报告，根据地质勘察报告可以进行钻机及钻具组合的选择，也是提供工程报价的依据。 2.2 曲线设计 曲率半径 R=1500*245/1000=367.5m 入出土角和曲线段的确定按下图进行。 图中：α1――入土角 α2――出土角 A――入土点 D――出土点 B――第一曲线段和直线段轨迹变化点 C――直线段和第二曲线段轨迹变化点 h――轨迹（铺管）深度 L1+ L2+L3――定向钻铺管水平长度 L1＝==66.1m =2arctg=10.30 L3＝=66.1m =2arctg=10.30 L2＝30m(图纸要求) 穿越管线总长=30+（2*π*367.5*10.3/360）*2=162.5 米 2.3 机械性能和相关参数 根据拉管阻力的确定选...
