顶管管道工程施工监理细则

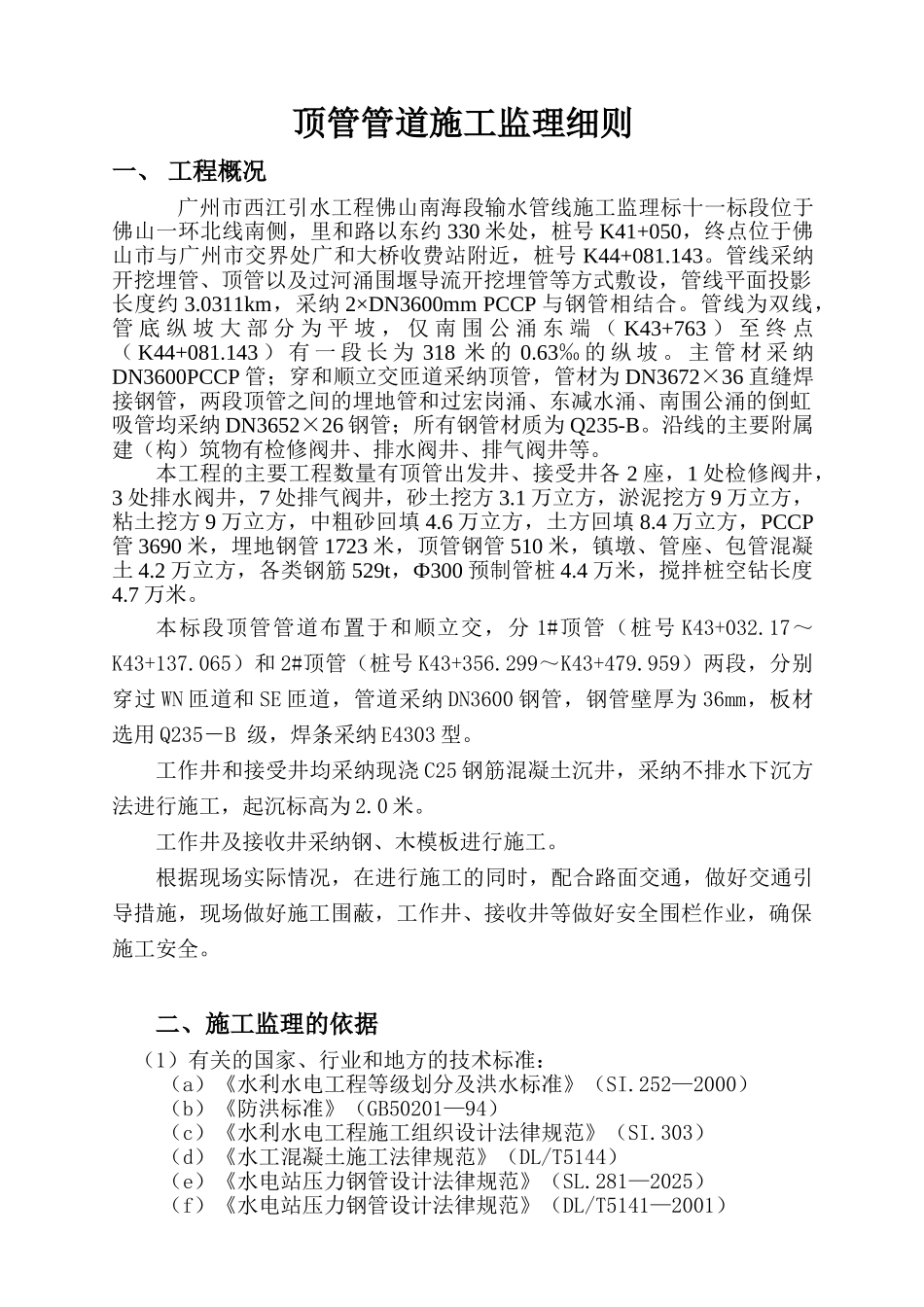

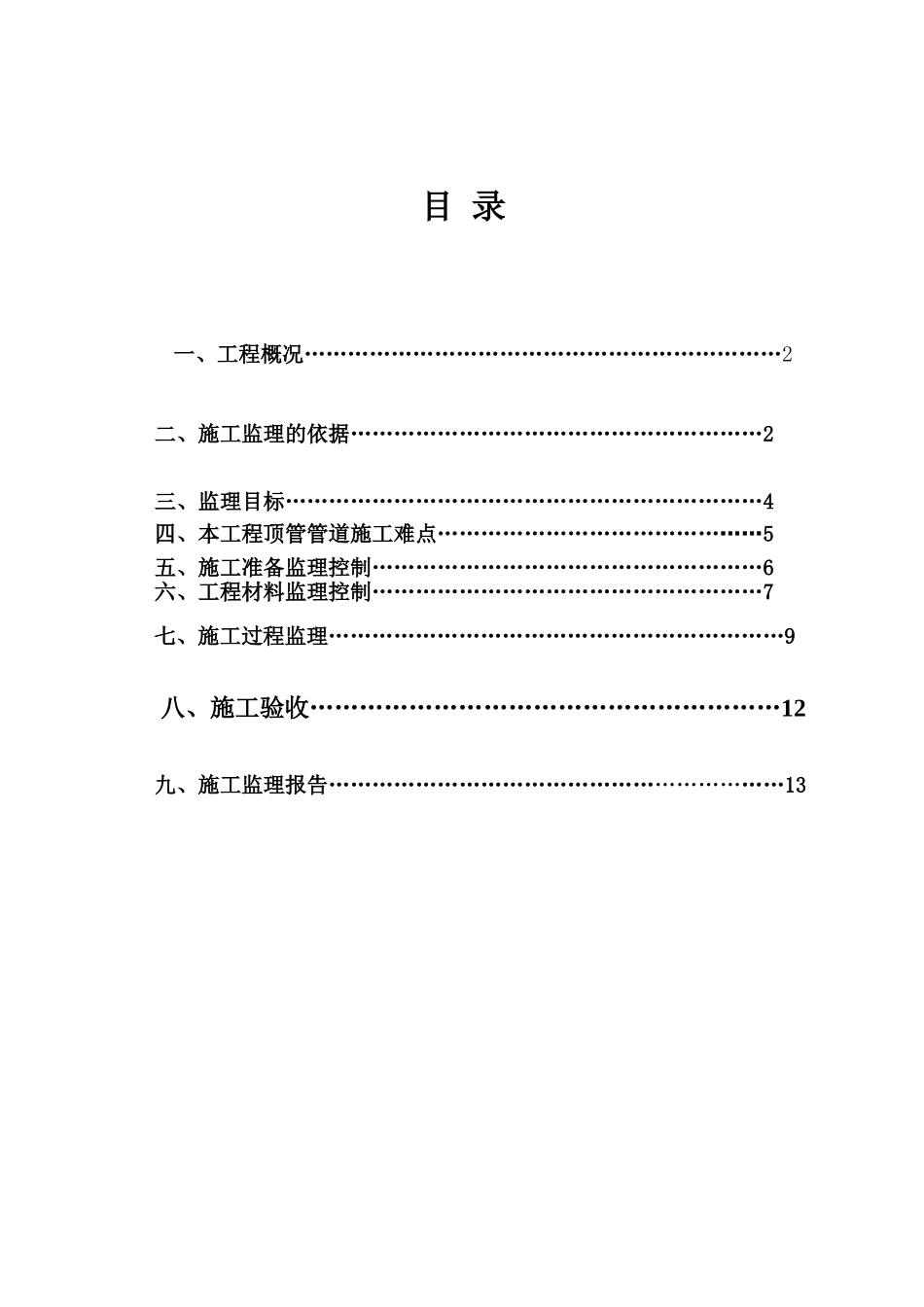

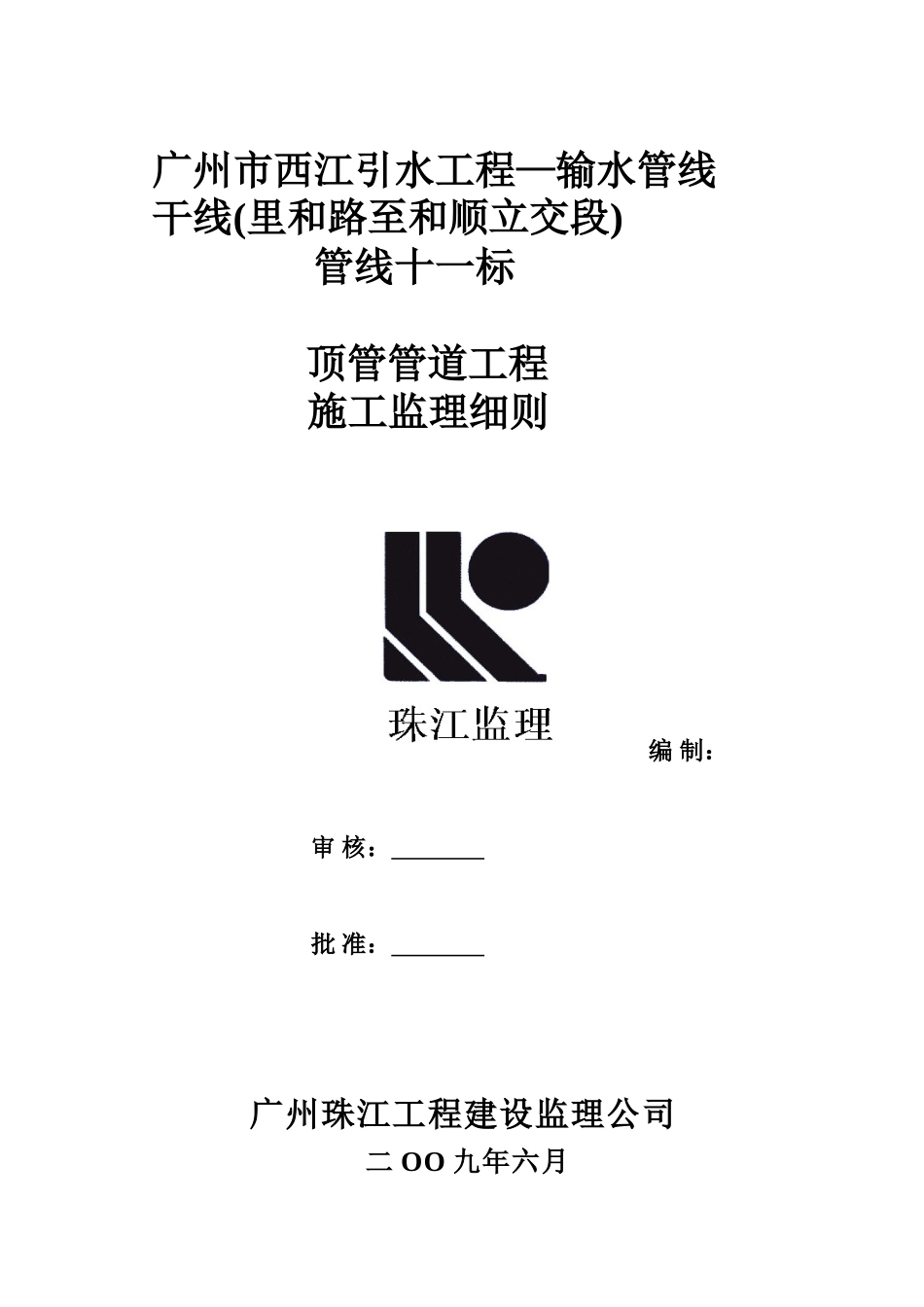

广州市西江引水工程—输水管线干线(里和路至和顺立交段)管线十一标顶管管道工程施工监理细则编 制： 审 核： 批 准： 广州珠江工程建设监理公司 二 OO 九年六月目 录一、工程概况…………………………………………………………2二、施工监理的依据…………………………………………………2 三、监理目标…………………………………………………………4四、本工程顶管管道施工难点………………………………………5五、施工准备监理控制………………………………………………6六、工程材料监理控制………………………………………………7七、施工过程监理………………………………………………………9八、施工验收…………………………………………………12九、施工监理报告………………………………………………………13顶管管道施工监理细则一、 工程概况 广州市西江引水工程佛山南海段输水管线施工监理标十一标段位于佛山一环北线南侧，里和路以东约 330 米处，桩号 K41+050，终点位于佛山市与广州市交界处广和大桥收费站附近，桩号 K44+081.143。管线采纳开挖埋管、顶管以及过河涌围堰导流开挖埋管等方式敷设，管线平面投影长度约 3.0311km，采纳 2×DN3600mm PCCP 与钢管相结合。管线为双线，管 底 纵 坡 大 部 分 为 平 坡 ， 仅 南 围 公 涌 东 端 （ K43+763 ） 至 终 点（ K44+081.143 ） 有 一 段 长 为 318 米 的 0.63‰ 的 纵 坡 。 主 管 材 采 纳DN3600PCCP 管；穿和顺立交匝道采纳顶管，管材为 DN3672×36 直缝焊接钢管，两段顶管之间的埋地管和过宏岗涌、东减水涌、南围公涌的倒虹吸管均采纳 DN3652×26 钢管；所有钢管材质为 Q235-B。沿线的主要附属建（构）筑物有检修阀井、排水阀井、排气阀井等。本工程的主要工程数量有顶管出发井、接受井各 2 座，1 处检修阀井，3 处排水阀井，7 处排气阀井，砂土挖方 3.1 万立方，淤泥挖方 9 万立方，粘土挖方 9 万立方，中粗砂回填 4.6 万立方，土方回填 8.4 万立方，PCCP管 3690 米，埋地钢管 1723 米，顶管钢管 510 米，镇墩、管座、包管混凝土 4.2 万立方，各类钢筋 529t，Ф300 预制管桩 4.4 万米，搅拌桩空钻长度4.7 万米。本标段顶管管道布置于和顺立交，分 1#顶管（桩号 K43+032.17～K43+137.065）和 2#顶管（桩号 K43+356.299～K43+479.959）两段，分别穿过 WN 匝道和 SE...
