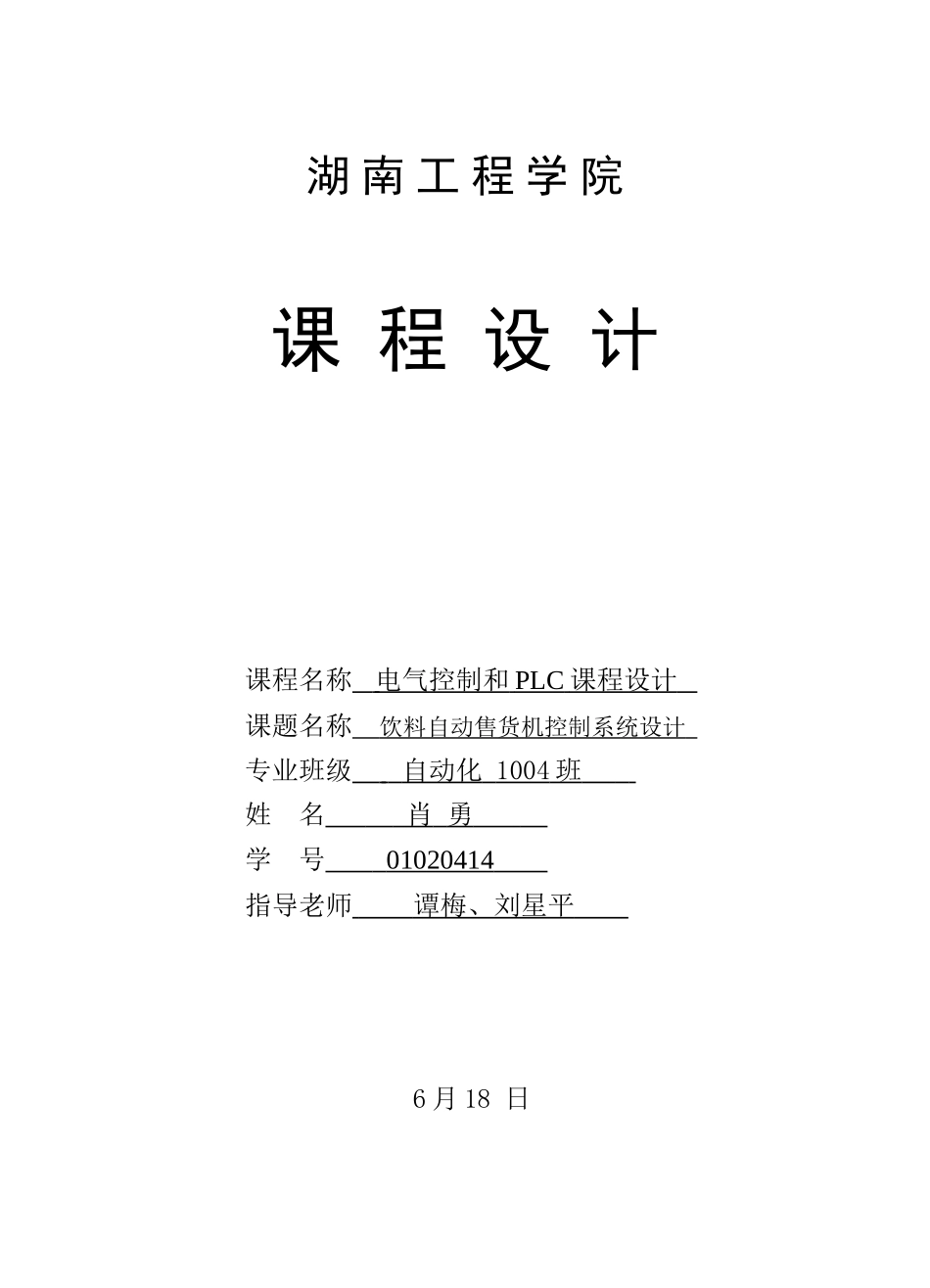

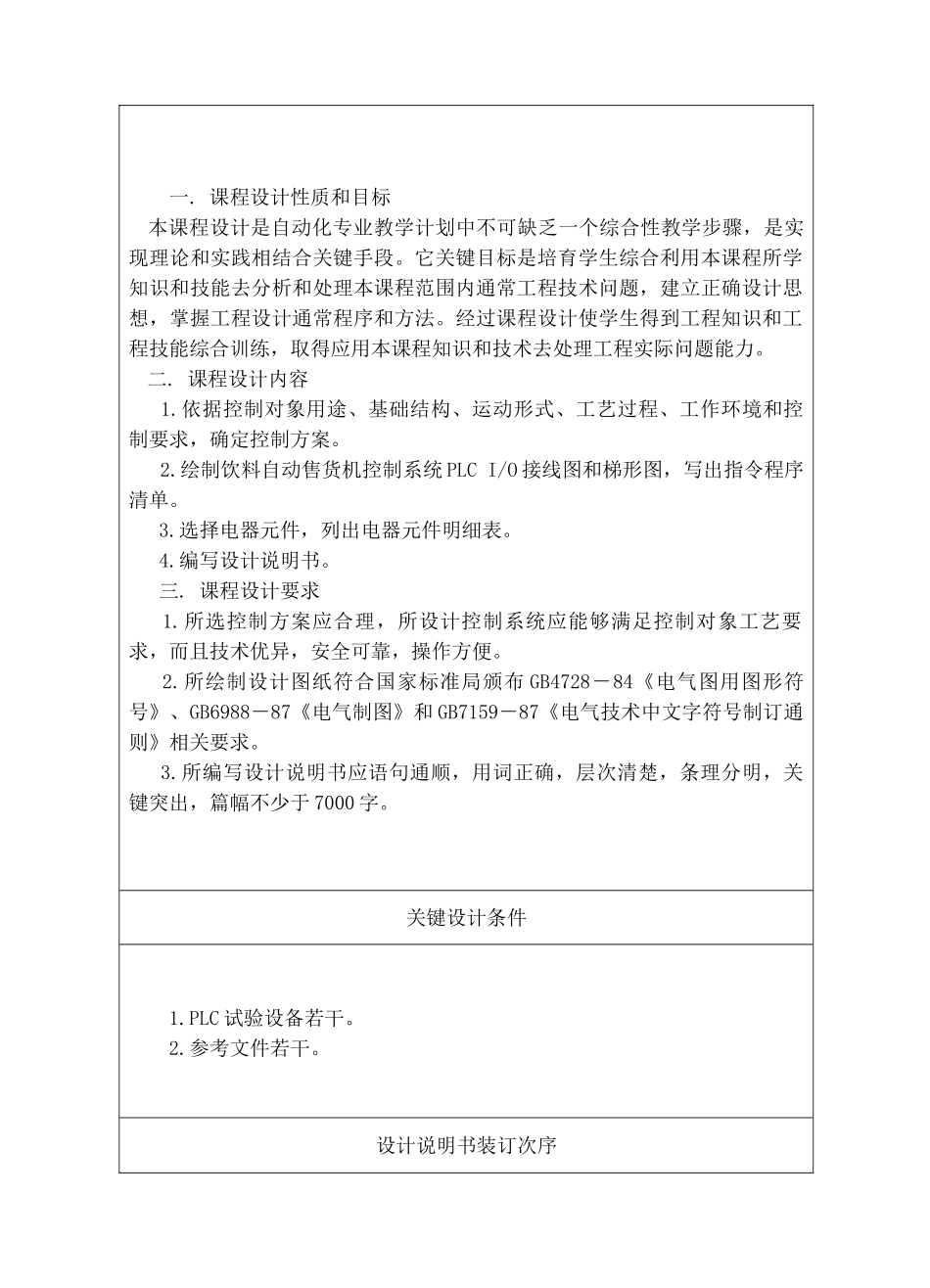

湖 南 工 程 学 院课 程 设 计课程名称 电气控制和 PLC 课程设计 课题名称 饮料自动售货机控制系统设计 专业班级 自动化 1004 班 姓 名 肖 勇 学 号 01020414 指导老师 谭梅、刘星平 6 月 18 日湖 南 工 程 学 院课程设计任务书课程名称 电气控制和 PLC 课程设计 课题名称 饮料自动售货机控制系统设计 专业班级 自动化 1004 班 姓 名 肖勇 学 号 01020414 指导老师 谭梅、刘星平 审 批 黄峰 任务书下达日期 6 月 9 日课程设计完成日期 6 月 18 日设计内容和要求一. 课程设计性质和目标 本课程设计是自动化专业教学计划中不可缺乏一个综合性教学步骤，是实现理论和实践相结合关键手段。它关键目标是培育学生综合利用本课程所学知识和技能去分析和处理本课程范围内通常工程技术问题，建立正确设计思想，掌握工程设计通常程序和方法。经过课程设计使学生得到工程知识和工程技能综合训练，取得应用本课程知识和技术去处理工程实际问题能力。 二. 课程设计内容 1.依据控制对象用途、基础结构、运动形式、工艺过程、工作环境和控制要求，确定控制方案。2.绘制饮料自动售货机控制系统 PLC I/O 接线图和梯形图，写出指令程序清单。 3.选择电器元件，列出电器元件明细表。 4.编写设计说明书。 三. 课程设计要求 1.所选控制方案应合理，所设计控制系统应能够满足控制对象工艺要求，而且技术优异，安全可靠，操作方便。 2.所绘制设计图纸符合国家标准局颁布 GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和 GB7159－87《电气技术中文字符号制订通则》相关要求。 3.所编写设计说明书应语句通顺，用词正确，层次清楚，条理分明，关键突出，篇幅不少于 7000 字。关键设计条件1.PLC 试验设备若干。2.参考文件若干。设计说明书装订次序1.课程设计说明书封面。2.课程设计任务书。3.说明书目录。4.正文（按设计内容逐项书写）。5.参考文件。6.附录。7.课程设计评分表。设计进度安排1. 第一周星期一早晨：课题内容介绍。2. 第一周星期一下午：认真阅读设计任务书，明确设计任务和要求，搜集设计资料，准备设计工具。3. 第一周星期二～第一周星期五：确定控制方案。绘制饮料自动售货机电气控制系统电气原理图、控制系统 PLC I/O 接线图和梯形图，写出指令程序清单。选择电器元件，列出电器元件明细表。4. 第二周星期一：试验调试5. 第二周星期二～第二周星期...
