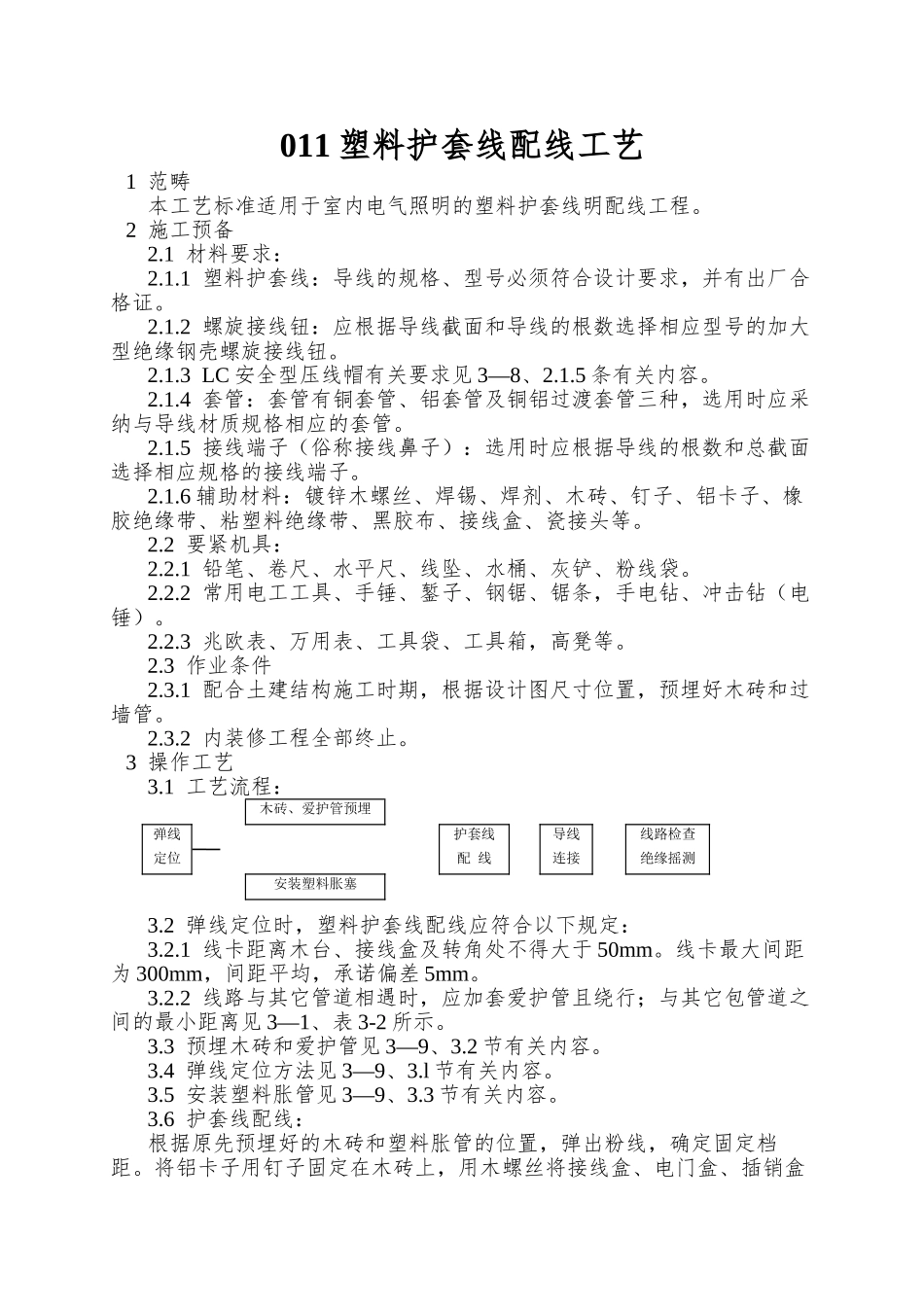

011塑料护套线配线工艺

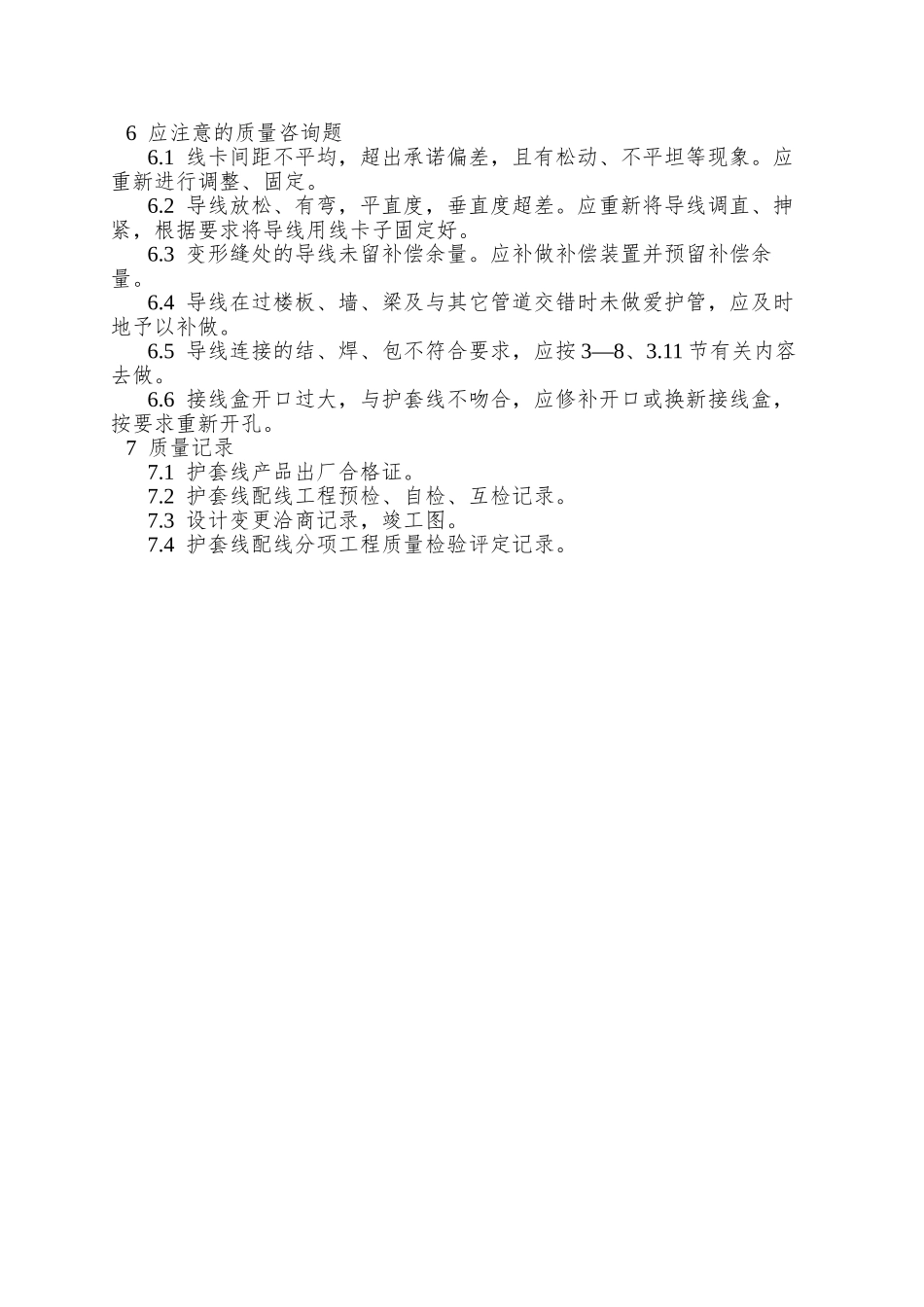

011 塑料护套线配线工艺1 范畴 本工艺标准适用于室内电气照明的塑料护套线明配线工程。2 施工预备 2.1 材料要求： 2.1.1 塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。 2.1.2 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加大型绝缘钢壳螺旋接线钮。 2.1.3 LC 安全型压线帽有关要求见 3—8、2.1.5 条有关内容。 2.1.4 套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线材质规格相应的套管。 2.1.5 接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。 2.1.6 辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。 2.2 要紧机具： 2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。 2.2.2 常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。 2.2.3 兆欧表、万用表、工具袋、工具箱，高凳等。 2.3 作业条件 2.3.1 配合土建结构施工时期，根据设计图尺寸位置，预埋好木砖和过墙管。 2.3.2 内装修工程全部终止。3 操作工艺 3.1 工艺流程：木砖、爱护管预埋弹线护套线导线线路检查定位配 线连接绝缘摇测安装塑料胀塞 3.2 弹线定位时，塑料护套线配线应符合以下规定： 3.2.1 线卡距离木台、接线盒及转角处不得大于 50mm。线卡最大间距为 300mm，间距平均，承诺偏差 5mm。 3.2.2 线路与其它管道相遇时，应加套爱护管且绕行；与其它包管道之间的最小距离见 3—1、表 3-2 所示。 3.3 预埋木砖和爱护管见 3—9、3.2 节有关内容。 3.4 弹线定位方法见 3—9、3.l 节有关内容。 3.5 安装塑料胀管见 3—9、3.3 节有关内容。 3.6 护套线配线： 根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。将铝卡子用钉子固定在木砖上，用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀管上。根据线路的实际长度量好导线长度并剪断。应从线路的一端开始逐段地敷设，边敷设，边固定。然后将导线理顺调直。 3.7 导线连接： 根据接线盒的大小预留导线的长度，削去绝缘包层。按导线绝缘层颜色区分相线、中性线或爱护地线，用万用表测试。 3.7.1 螺旋接线钮连接请见 3—8、3.8 节有关部分。 3.7.2 LC 安全型压线帽连接请见 3—8、3.8 节有关部分。 3.7.3 铜导线焊接。削出线芯，用砂布擦光，对齐绝缘层，用其中一根线...
