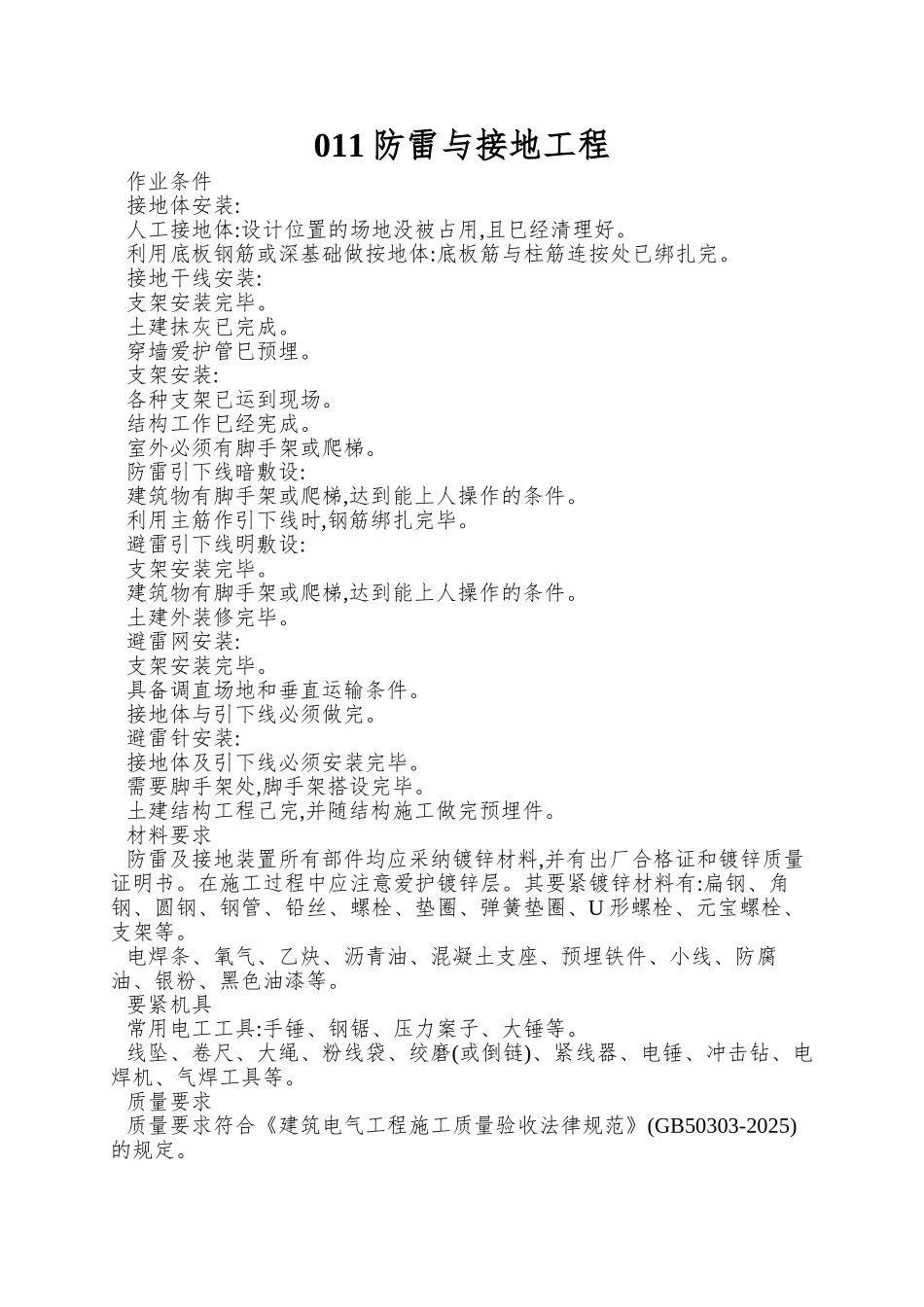

011防雷与接地工程

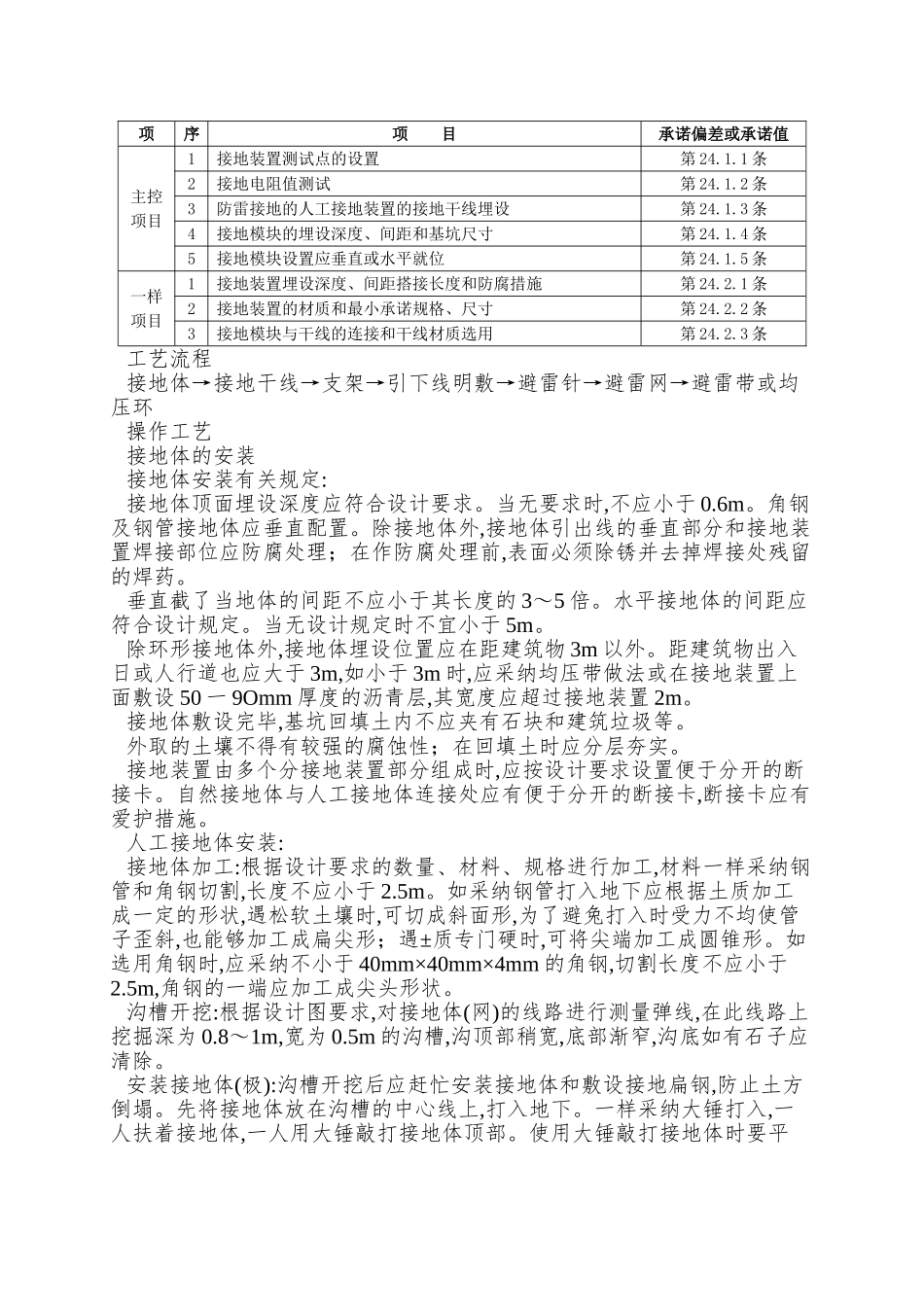

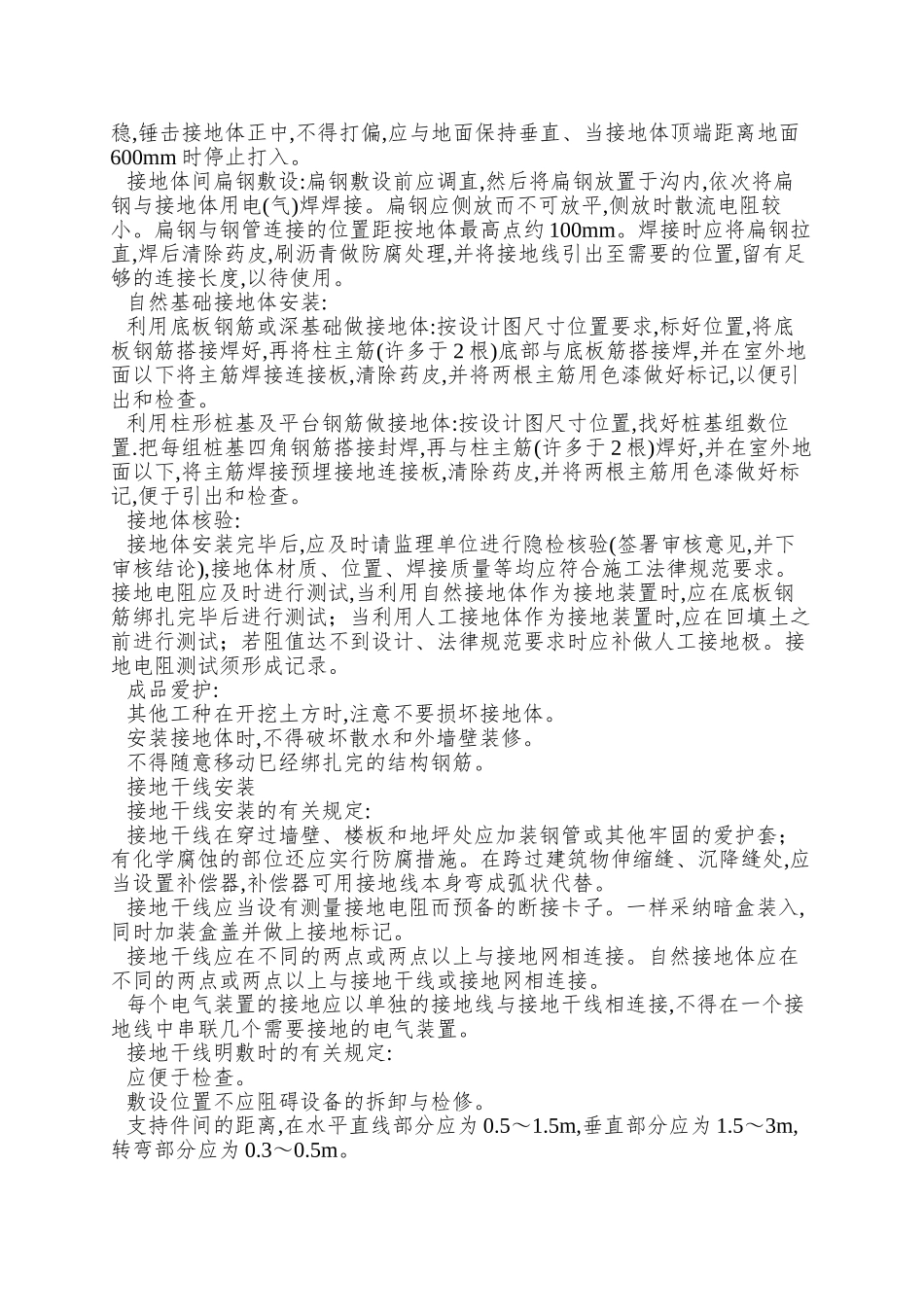

011 防雷与接地工程作业条件接地体安装:人工接地体:设计位置的场地没被占用,且巳经清理好。利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。接地干线安装:支架安装完毕。土建抹灰已完成。穿墙爱护管巳预埋。支架安装:各种支架已运到现场。结构工作巳经宪成。室外必须有脚手架或爬梯。防雷引下线暗敷设:建筑物有脚手架或爬梯,达到能上人操作的条件。利用主筋作引下线时,钢筋绑扎完毕。避雷引下线明敷设:支架安装完毕。建筑物有脚手架或爬梯,达到能上人操作的条件。土建外装修完毕。避雷网安装:支架安装完毕。具备调直场地和垂直运输条件。接地体与引下线必须做完。避雷针安装:接地体及引下线必须安装完毕。需要脚手架处,脚手架搭设完毕。土建结构工程己完,并随结构施工做完预埋件。材料要求防雷及接地装置所有部件均应采纳镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意爱护镀锌层。其要紧镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。要紧机具常用电工工具:手锤、钢锯、压力案子、大锤等。线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2025)的规定。项序项 目承诺偏差或承诺值主控项目1接地装置测试点的设置第 24.1.1 条2接地电阻值测试第 24.1.2 条3防雷接地的人工接地装置的接地干线埋设第 24.1.3 条4接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条5接地模块设置应垂直或水平就位第 24.1.5 条一样项目1接地装置埋设深度、间距搭接长度和防腐措施第 24.2.1 条2接地装置的材质和最小承诺规格、尺寸第 24.2.2 条3接地模块与干线的连接和干线材质选用第 24.2.3 条工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环操作工艺接地体的安装接地体安装有关规定:接地体顶面埋设深度应符合设计要求。当无要求时,不应小于 0.6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。垂直截了当地体的间距不应小于其长度的 3～5 倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于 5m。除环形接地体外,接地体埋设位...
