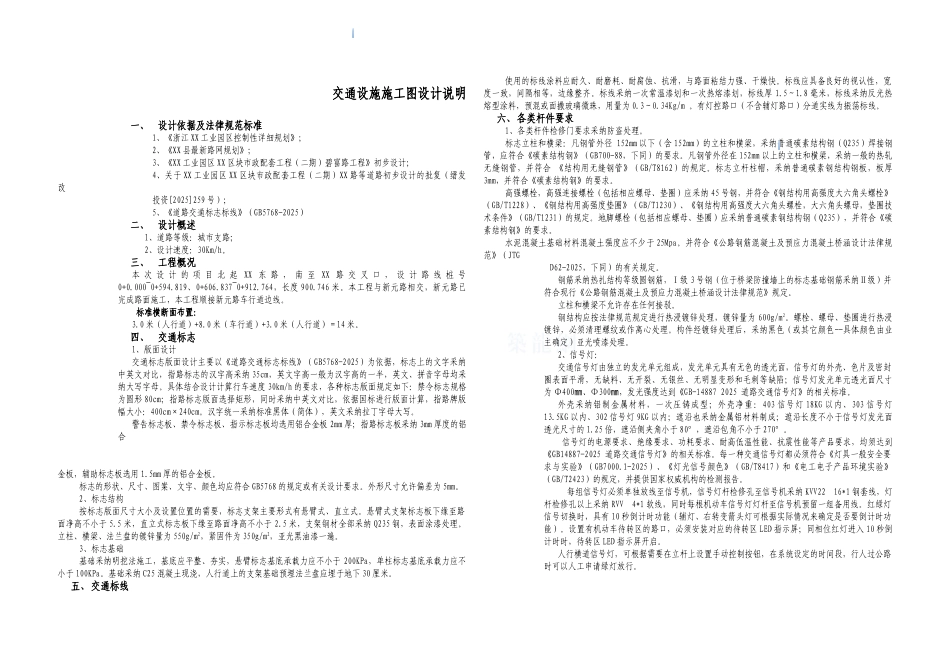

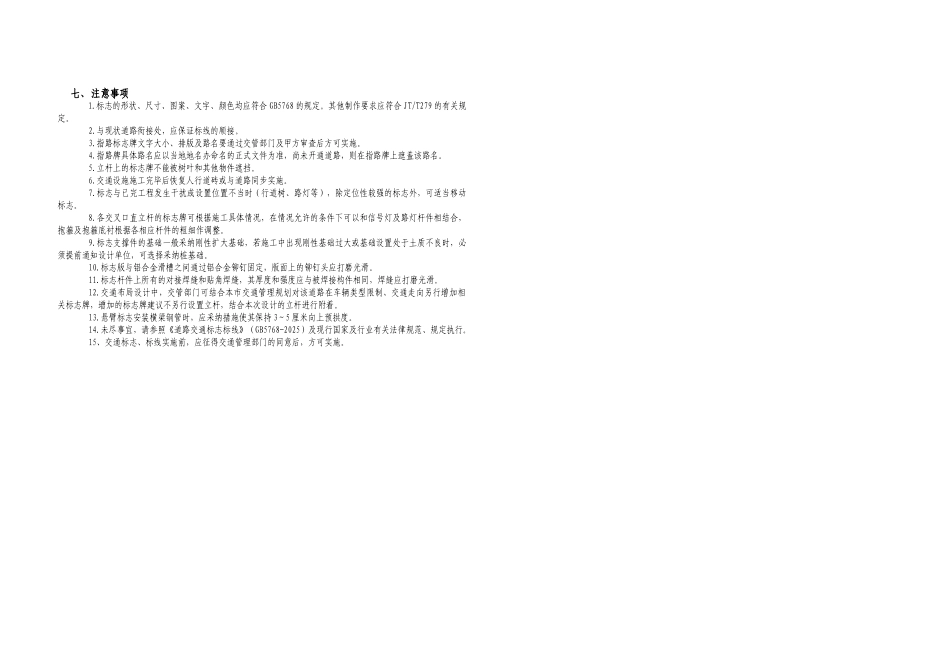

01交通设施施工图设计说明

交通设施施工图设计说明一、设计依据及法律规范标准1、《浙江 XX 工业园区控制性详细规划》；2、《XX 县最新路网规划》；3、《XX 工业园区 XX 区块市政配套工程（二期）碧富路工程》初步设计；4、关于 XX 工业园区 XX 区块市政配套工程（二期）XX 路等道路初步设计的批复（缙发改投资[2025]259 号）；5、《道路交通标志标线》（GB5768-2025）二、设计概述1、道路等级：城市支路； 2、设计速度：30Km/h。三、工程概况本 次 设 计 的 项 目 北 起 XX 东 路 ， 南 至 XX 路 交 叉 口 ， 设 计 路 线 桩 号0+0.000~0+594.819、0+606.837~0+912.764，长度 900.746 米。本工程与新元路相交，新元路已完成路面施工，本工程顺接新元路车行道边线。标准横断面布置：3.0 米（人行道）+8.0 米（车行道）+3.0 米（人行道）＝14 米。四、交通标志1、版面设计交通标志版面设计主要以《道路交通标志标线》（GB5768-2025）为依据，标志上的文字采纳中英文对比，指路标志的汉字高采纳 35cm，英文字高一般为汉字高的一半，英文、拼音字母均采纳大写字母。具体结合设计计算行车速度 30km/h 的要求，各种标志版面规定如下：禁令标志规格为圆形 80cm；指路标志版面选择矩形，同时采纳中英文对比，依据国标进行版面计算，指路牌版幅大小：400cm×240cm。汉字统一采纳标准黑体（简体），英文采纳拉丁字母大写。警告标志板、禁令标志板、指示标志板均选用铝合金板 2mm 厚；指路标志板采纳 3mm 厚度的铝合金板，辅助标志板选用 1.5mm 厚的铝合金板。标志的形状、尺寸、图案、文字、颜色均应符合 GB5768 的规定或有关设计要求。外形尺寸允许偏差为 5mm。2、标志结构按标志版面尺寸大小及设置位置的需要，标志支架主要形式有悬臂式、直立式。悬臂式支架标志板下缘至路面净高不小于 5.5 米，直立式标志板下缘至路面净高不小于 2.5 米，支架钢材全部采纳 Q235 钢，表面涂漆处理。立柱、横梁、法兰盘的镀锌量为 550g/m2，紧固件为 350g/m2，亚光黑油漆一遍。3、标志基础基础采纳明挖法施工，基底应平整、夯实，悬臂标志基底承载力应不小于 200KPa，单柱标志基底承载力应不小于 100KPa。基础采纳 C25 混凝土现浇，人行道上的支架基础预埋法兰盘应埋于地下 30 厘米。五、交通标线使用的标线涂料应耐久、耐磨耗、耐腐蚀、抗滑，与路面粘结力强、干燥快。标线应具备良好的视认性，宽度一致，间隔相等，边缘...
