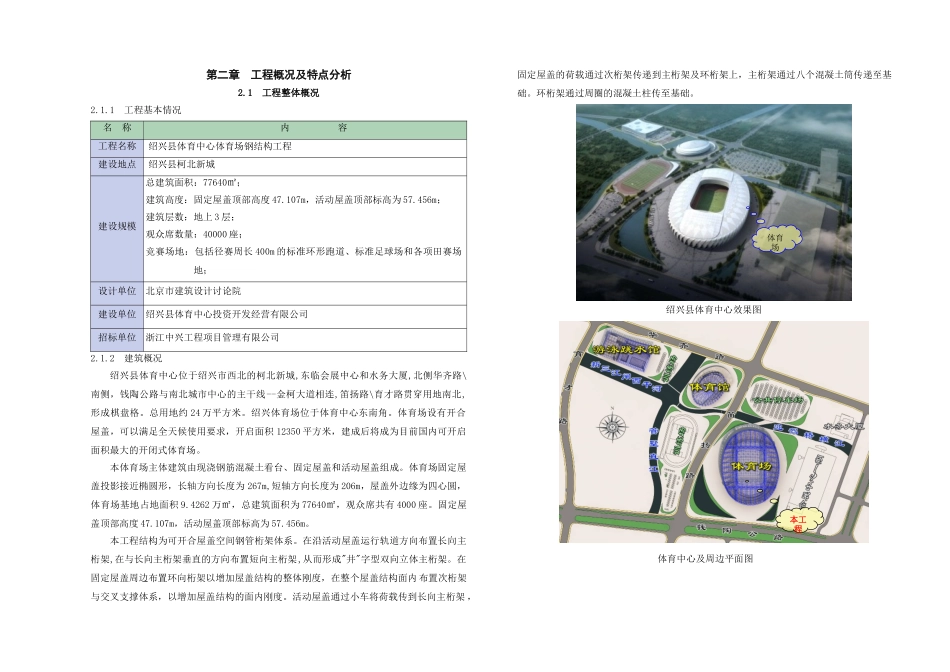

第二章 工程概况及特点分析2.1 工程整体概况2.1.1 工程基本情况名 称内 容工程名称绍兴县体育中心体育场钢结构工程建设地点绍兴县柯北新城建设规模总建筑面积：77640㎡；建筑高度：固定屋盖顶部高度 47.107m，活动屋盖顶部标高为 57.456m；建筑层数：地上 3 层；观众席数量：40000 座；竞赛场地：包括径赛周长 400m 的标准环形跑道、标准足球场和各项田赛场地；设计单位北京市建筑设计讨论院建设单位绍兴县体育中心投资开发经营有限公司招标单位浙江中兴工程项目管理有限公司2.1.2 建筑概况绍兴县体育中心位于绍兴市西北的柯北新城,东临会展中心和水务大厦,北侧华齐路\南侧，钱陶公路与南北城市中心的主干线--金柯大道相连,笛扬路\育才路贯穿用地南北,形成棋盘格。总用地约 24 万平方米。绍兴体育场位于体育中心东南角。体育场设有开合屋盖，可以满足全天候使用要求，开启面积 12350 平方米，建成后将成为目前国内可开启面积最大的开闭式体育场。本体育场主体建筑由现浇钢筋混凝土看台、固定屋盖和活动屋盖组成。体育场固定屋盖投影接近椭圆形，长轴方向长度为 267m,短轴方向长度为 206m，屋盖外边缘为四心圆，体育场基地占地面积 9.4262 万㎡，总建筑面积为 77640㎡，观众席共有 4000 座。固定屋盖顶部高度 47.107m，活动屋盖顶部标高为 57.456m。本工程结构为可开合屋盖空间钢管桁架体系。在沿活动屋盖运行轨道方向布置长向主桁架,在与长向主桁架垂直的方向布置短向主桁架,从而形成"井"字型双向立体主桁架。在固定屋盖周边布置环向桁架以增加屋盖结构的整体刚度，在整个屋盖结构面内 布置次桁架与交叉支撑体系，以增加屋盖结构的面内刚度。活动屋盖通过小车将荷载传到长向主桁架 ，固定屋盖的荷载通过次桁架传递到主桁架及环桁架上，主桁架通过八个混凝土筒传递至基础。环桁架通过周圈的混凝土柱传至基础。绍兴县体育中心效果图体育中心及周边平面图本工程体育场体育场闭合状态建筑正立面图体育场开启状态建筑正立面图体育场闭合状态建筑侧立面图体育场钢结构结构轴侧图（未显示围护膜钢骨架）体育场钢结构俯视图2.2 钢结构工程概况及特点分析2.2.1 钢结构概况体育场钢结构从总体上可分成主体钢结构屋盖和围护膜系统钢骨架两大部分，主体屋盖可再次分成固定屋盖、台车轨道和活动屋盖三部分相对独立的结构。固定屋盖实体图体育场屋盖实体图围护膜系统钢骨架体育场屋盖组成：可以分解成固定屋盖、台车轨道和活动屋盖...
