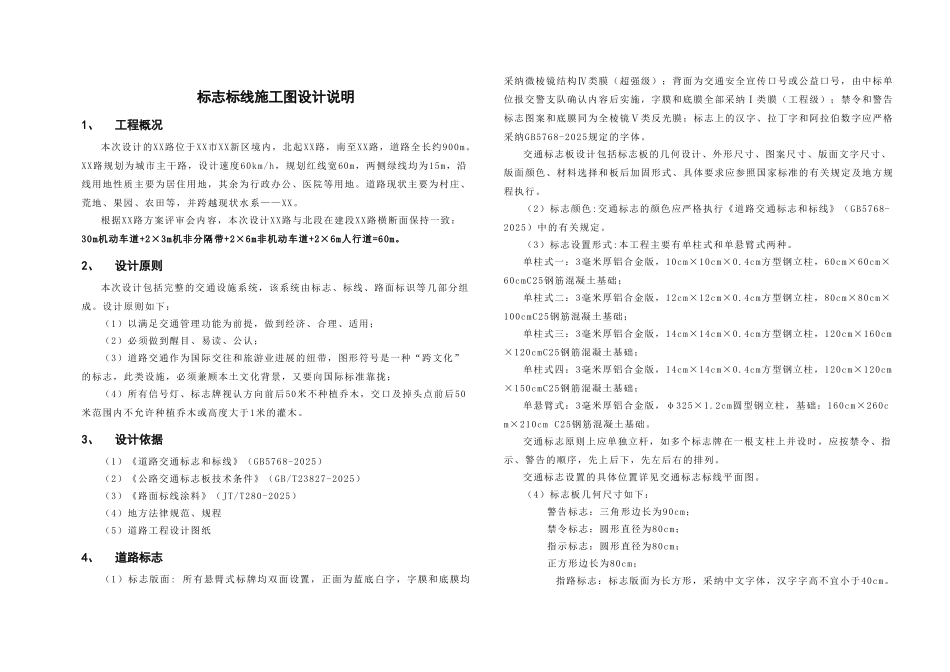

标志标线施工图设计说明1、工程概况本次设计的XX路位于XX市XX新区境内，北起XX路，南至XX路，道路全长约900m。XX路规划为城市主干路，设计速度60km/h，规划红线宽60m，两侧绿线均为15m，沿线用地性质主要为居住用地，其余为行政办公、医院等用地。道路现状主要为村庄、荒地、果园、农田等，并跨越现状水系——XX。根据XX路方案评审会内容，本次设计XX路与北段在建段XX路横断面保持一致：30m机动车道+2×3m机非分隔带+2×6m非机动车道+2×6m人行道=60m。2、设计原则本次设计包括完整的交通设施系统，该系统由标志、标线、路面标识等几部分组成。设计原则如下：（1）以满足交通管理功能为前提，做到经济、合理、适用；（2）必须做到醒目、易读、公认；（3）道路交通作为国际交往和旅游业进展的纽带，图形符号是一种“跨文化”的标志，此类设施，必须兼顾本土文化背景，又要向国际标准靠拢；（4）所有信号灯、标志牌视认方向前后50米不种植乔木，交口及掉头点前后50米范围内不允许种植乔木或高度大于1米的灌木。3、设计依据（1）《道路交通标志和标线》（GB5768-2025）（2）《公路交通标志板技术条件》（GB/T23827-2025）（3）《路面标线涂料》（JT/T280-2025）（4）地方法律规范、规程（5）道路工程设计图纸4、道路标志（1）标志版面: 所有悬臂式标牌均双面设置，正面为蓝底白字，字膜和底膜均采纳微棱镜结构Ⅳ类膜（超强级）；背面为交通安全宣传口号或公益口号，由中标单位报交警支队确认内容后实施，字膜和底膜全部采纳Ⅰ类膜（工程级）；禁令和警告标志图案和底膜同为全棱镜Ⅴ类反光膜；标志上的汉字、拉丁字和阿拉伯数字应严格采纳GB5768-2025规定的字体。交通标志板设计包括标志板的几何设计、外形尺寸、图案尺寸、版面文字尺寸、版面颜色、材料选择和板后加固形式、具体要求应参照国家标准的有关规定及地方规程执行。（2）标志颜色:交通标志的颜色应严格执行《道路交通标志和标线》（GB5768-2025）中的有关规定。（3）标志设置形式:本工程主要有单柱式和单悬臂式两种。单柱式一：3毫米厚铝合金版，10cm×10cm×0.4cm方型钢立柱，60cm×60cm×60cmC25钢筋混凝土基础；单柱式二：3毫米厚铝合金版，12cm×12cm×0.4cm方型钢立柱，80cm×80cm×100cmC25钢筋混凝土基础；单柱式三：3毫米厚铝合金版，14cm×14cm×0.4cm方型钢立柱，120cm×160cm×120cmC25钢筋混凝土基础；单柱式四：3毫米厚铝合金版，14cm×14cm×0.4cm方型钢立柱，120cm×120cm×...
