10KV微机型保护测控装置技术规范书VIP专享

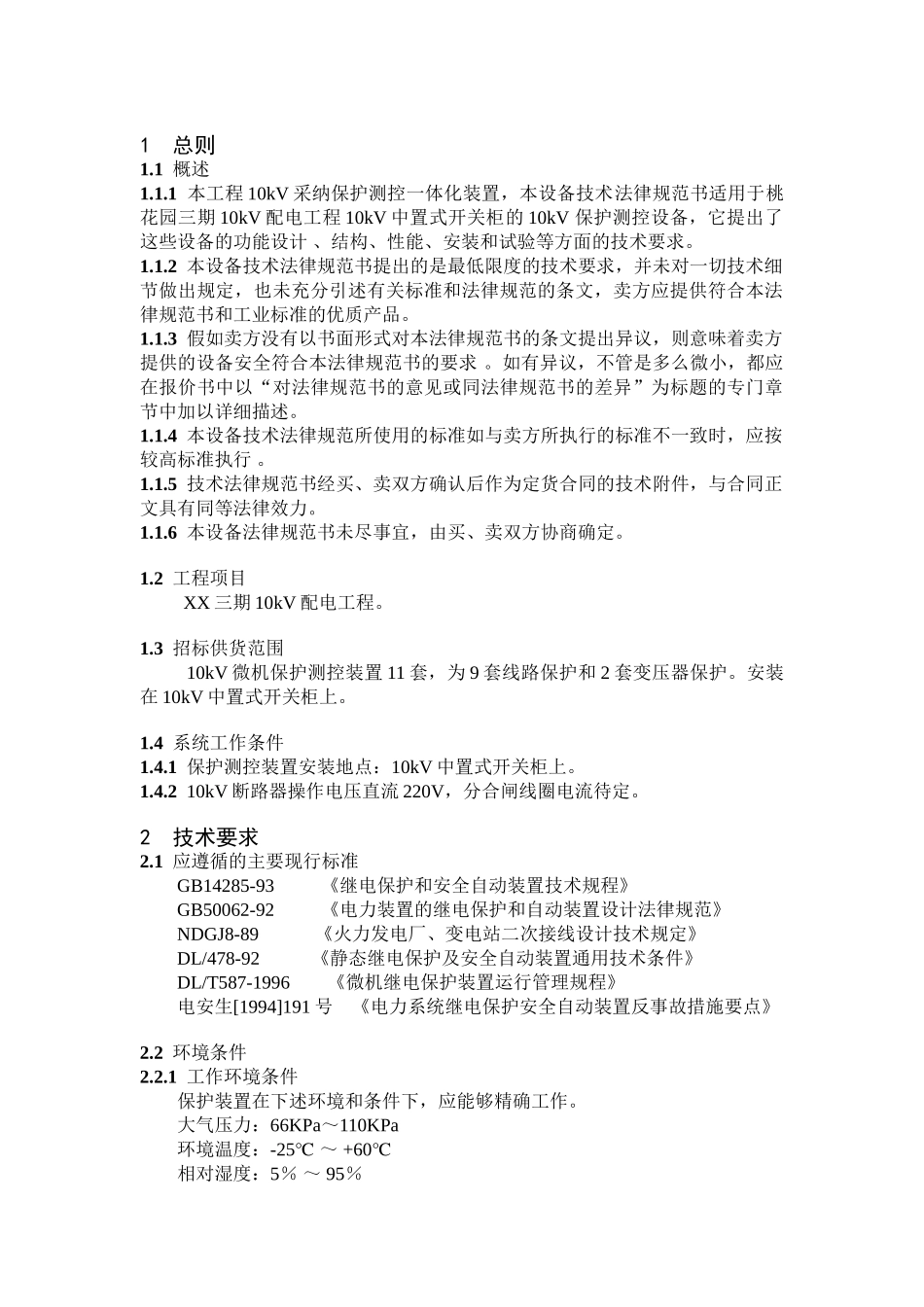

1 总则1.1 概述1.1.1 本工程 10kV 采纳保护测控一体化装置，本设备技术法律规范书适用于桃花园三期 10kV 配电工程 10kV 中置式开关柜的 10kV 保护测控设备，它提出了这些设备的功能设计 、结构、性能、安装和试验等方面的技术要求。1.1.2 本设备技术法律规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和法律规范的条文，卖方应提供符合本法律规范书和工业标准的优质产品。1.1.3 假如卖方没有以书面形式对本法律规范书的条文提出异议，则意味着卖方提供的设备安全符合本法律规范书的要求 。如有异议，不管是多么微小，都应在报价书中以“对法律规范书的意见或同法律规范书的差异”为标题的专门章节中加以详细描述。1.1.4 本设备技术法律规范所使用的标准如与卖方所执行的标准不一致时，应按较高标准执行 。1.1.5 技术法律规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。1.1.6 本设备法律规范书未尽事宜，由买、卖双方协商确定。1.2 工程项目XX 三期 10kV 配电工程。1.3 招标供货范围10kV 微机保护测控装置 11 套，为 9 套线路保护和 2 套变压器保护。安装在 10kV 中置式开关柜上。1.4 系统工作条件1.4.1 保护测控装置安装地点：10kV 中置式开关柜上。1.4.2 10kV 断路器操作电压直流 220V，分合闸线圈电流待定。2 技术要求2.1 应遵循的主要现行标准GB14285-93 《继电保护和安全自动装置技术规程》GB50062-92 《电力装置的继电保护和自动装置设计法律规范》NDGJ8-89 《火力发电厂、变电站二次接线设计技术规定》DL/478-92 《静态继电保护及安全自动装置通用技术条件》DL/T587-1996 《微机继电保护装置运行管理规程》电安生[1994]191 号 《电力系统继电保护安全自动装置反事故措施要点》2.2 环境条件2.2.1 工作环境条件保护装置在下述环境和条件下，应能够精确工作。大气压力：66KPa～110KPa环境温度：-25℃ ～ +60℃相对湿度：5％ ～ 95％2.2.2 贮存、运输极限环境温度保护装置的贮存、运输及安装的极限环境温度为-25℃ ～ +70,℃ 在不施加任何激励量的条件下，不会出现不可逆变化。温度恢复后，装置性能符合规定。2.3 10kV 保护测控装置配置2.3.1 保护配置2.3.1.1 10kV 线路柜保护配置(1)．三相式电流速断、限时速断保护；(2)．三相式定时限过流保护或反时限电流保护；(3)．三相一次自动重合闸（保护启动和开...
