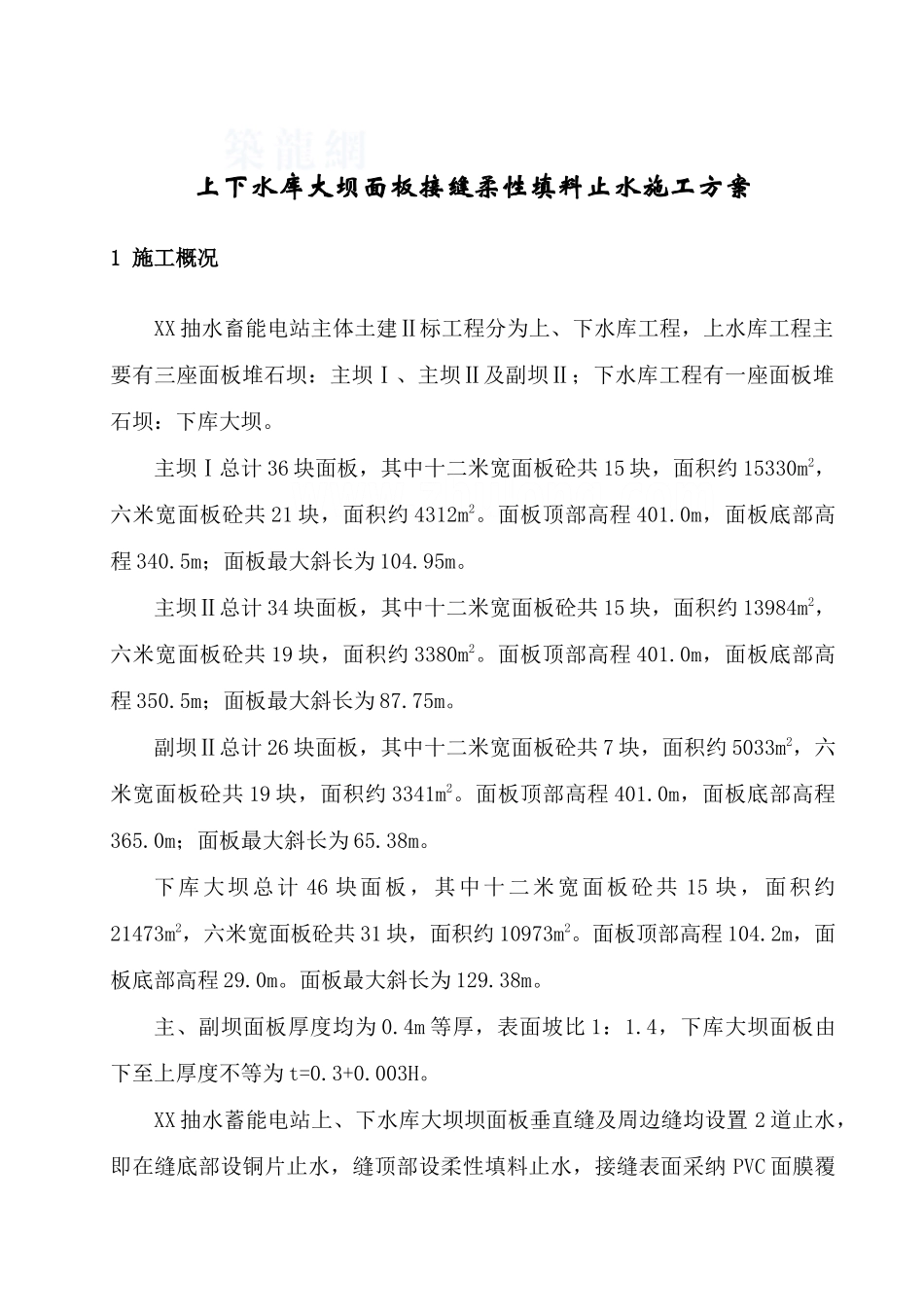

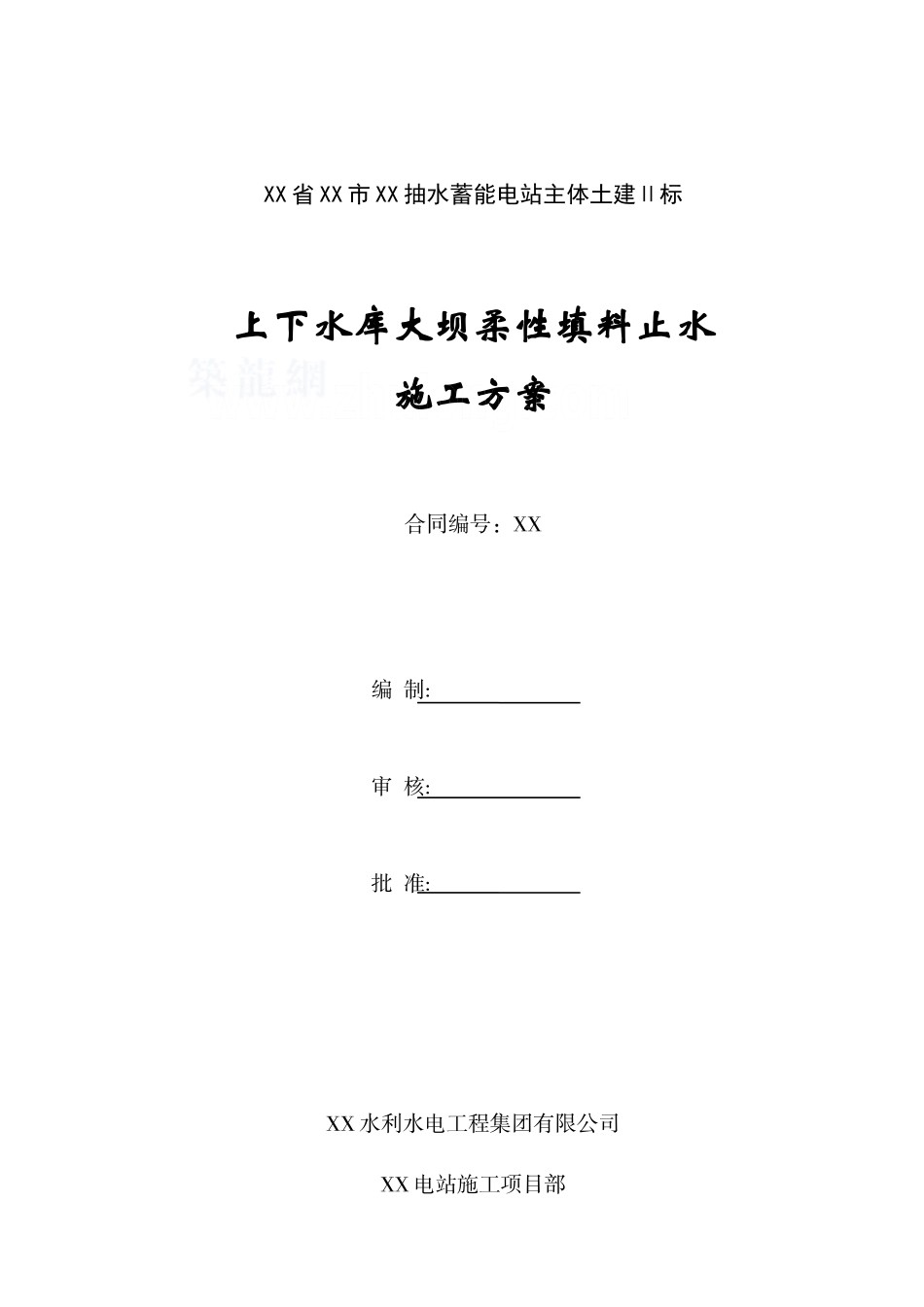

XX 省 XX 市 XX 抽水蓄能电站主体土建Ⅱ标上下水库大坝柔性填料止水施工方案合同编号：XX编 制: 审 核: 批 准: XX 水利水电工程集团有限公司XX 电站施工项目部XX 年 XX 月 XX 日上下水库大坝面板接缝柔性填料止水施工方案1 施工概况XX 抽水畜能电站主体土建Ⅱ标工程分为上、下水库工程，上水库工程主要有三座面板堆石坝：主坝Ⅰ、主坝Ⅱ及副坝Ⅱ；下水库工程有一座面板堆石坝：下库大坝。主坝Ⅰ总计 36 块面板，其中十二米宽面板砼共 15 块，面积约 15330m2，六米宽面板砼共 21 块，面积约 4312m2。面板顶部高程 401.0m，面板底部高程 340.5m；面板最大斜长为 104.95m。主坝Ⅱ总计 34 块面板，其中十二米宽面板砼共 15 块，面积约 13984m2，六米宽面板砼共 19 块，面积约 3380m2。面板顶部高程 401.0m，面板底部高程 350.5m；面板最大斜长为 87.75m。副坝Ⅱ总计 26 块面板，其中十二米宽面板砼共 7 块，面积约 5033m2，六米宽面板砼共 19 块，面积约 3341m2。面板顶部高程 401.0m，面板底部高程365.0m；面板最大斜长为 65.38m。下库大坝总计 46 块面板，其中十二米宽面板砼共 15 块，面积约21473m2，六米宽面板砼共 31 块，面积约 10973m2。面板顶部高程 104.2m，面板底部高程 29.0m。面板最大斜长为 129.38m。主、副坝面板厚度均为 0.4m 等厚，表面坡比 1：1.4，下库大坝面板由下至上厚度不等为 t=0.3+0.003H。XX 抽水蓄能电站上、下水库大坝坝面板垂直缝及周边缝均设置 2 道止水，即在缝底部设铜片止水，缝顶部设柔性填料止水，接缝表面采纳 PVC 面膜覆盖，形成表面封闭的止水系统。各坝面板接缝形式及止水措施见表一。表一 主、副坝面板接缝形式及止水措施序号项 目 名 称部位数量（m）止水措施一主坝 11A 型受拉垂直缝左右岸面板受拉区1146底部：W1 型止水铜片，ф20mm 氯顶丁橡胶棒。顶部：SR 柔性填料，ф35PVC 棒、PVC 面膜。2B 型受压垂直缝面板中部受压区798底部：W1 型止水铜片，ф20mm 氯顶丁橡胶棒。顶部：SR 柔性填料，ф25PVC 棒、PVC 面膜。3C 型周边缝面板与趾板接缝394底部：F 型止水铜片，ф25mm 氯丁橡胶棒。顶部：SR 柔性填料，ф50PVC 棒、PVC 面膜。4D 型垂直缝距周边缝平距 5m 范围内 B 型垂直缝107底部：W1 型止水铜片，ф20mm 氯丁橡胶棒。顶部：SR 柔性填料，ф50PVC 棒、PVC 面膜。5E 型变形缝面板与防浪墙...
