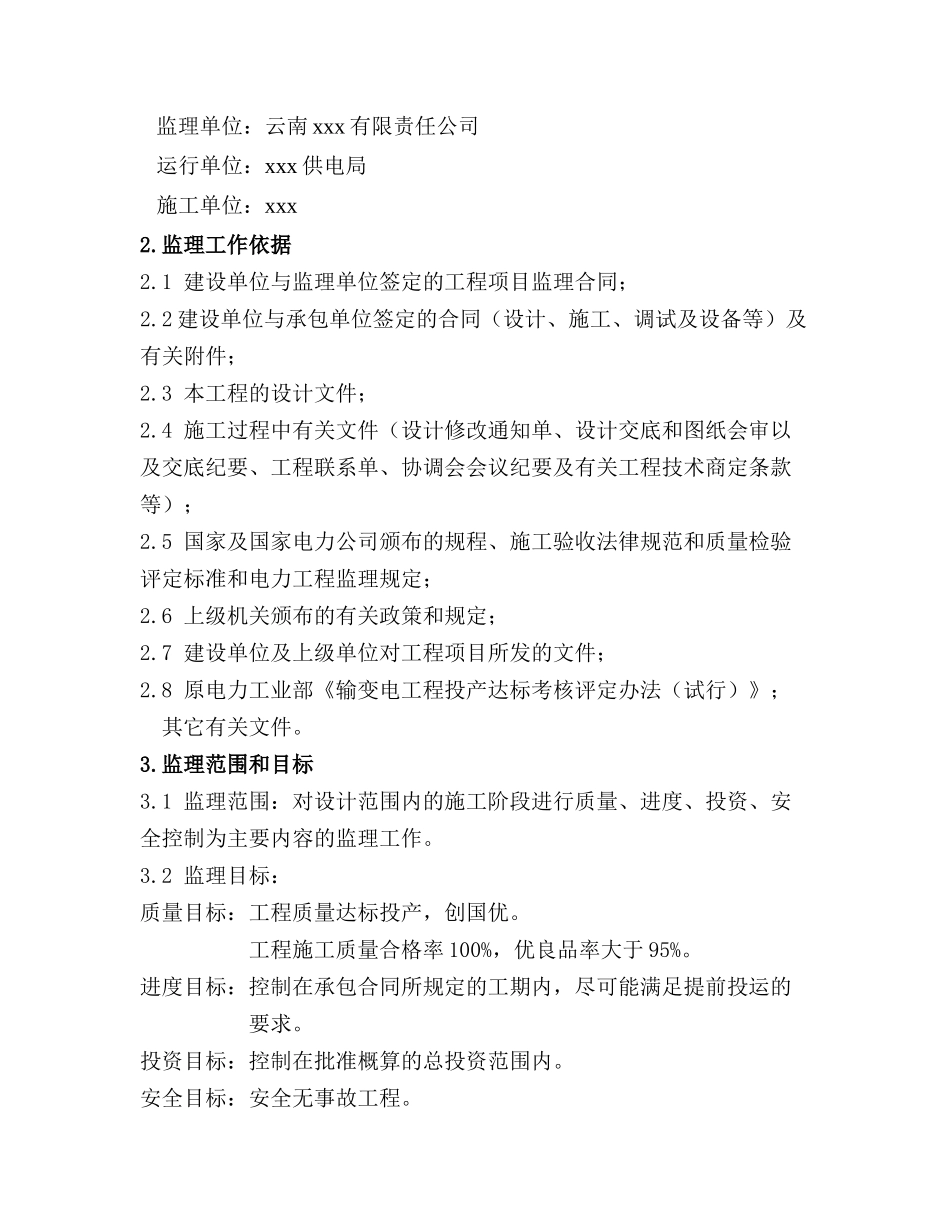

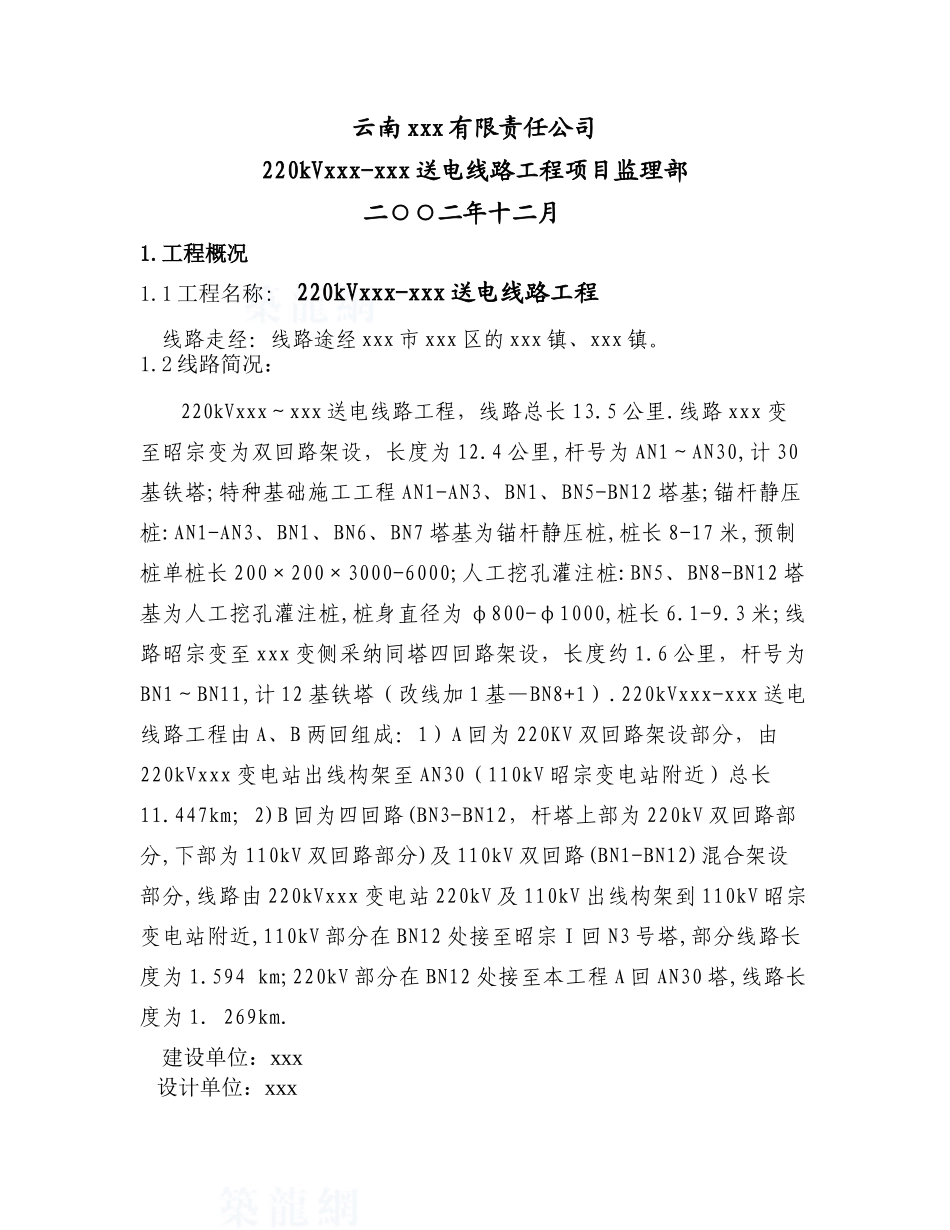

云南 xxx 有限责任公司220kVxxx-xxx 送电线路工程项目监理部二○○二年十二月1.工程概况1.1 工程名称: 220kVxxx-xxx 送电线路工程线路走经：线路途经 xxx 市 xxx 区的 xxx 镇、xxx 镇。1.2 线路简况：220kVxxx～xxx 送电线路工程，线路总长 13.5 公里.线路 xxx 变至昭宗变为双回路架设，长度为 12.4 公里,杆号为 AN1～AN30,计 30基铁塔;特种基础施工工程 AN1-AN3、BN1、BN5-BN12 塔基;锚杆静压桩:AN1-AN3、BN1、BN6、BN7 塔基为锚杆静压桩,桩长 8-17 米,预制桩单桩长 200×200×3000-6000;人工挖孔灌注桩:BN5、BN8-BN12 塔基为人工挖孔灌注桩,桩身直径为 φ800-φ1000,桩长 6.1-9.3 米;线路昭宗变至 xxx 变侧采纳同塔四回路架设，长度约 1.6 公里，杆号为BN1～BN11,计 12 基铁塔（改线加 1 基—BN8+1）.220kVxxx-xxx 送电线路工程由 A、B 两回组成：1）A 回为 220KV 双回路架设部分，由220kVxxx 变电站出线构架至 AN30（110kV 昭宗变电站附近）总长11.447km；2)B 回为四回路(BN3-BN12，杆塔上部为 220kV 双回路部分,下部为 110kV 双回路部分)及 110kV 双回路(BN1-BN12)混合架设部分,线路由 220kVxxx 变电站 220kV 及 110kV 出线构架到 110kV 昭宗变电站附近,110kV 部分在 BN12 处接至昭宗Ⅰ回 N3 号塔,部分线路长度为 1.594 km;220kV 部分在 BN12 处接至本工程 A 回 AN30 塔,线路长度为 1. 269km. 建设单位：xxx设计单位：xxx 监理单位：云南 xxx 有限责任公司运行单位：xxx 供电局 施工单位：xxx2.监理工作依据2.1 建设单位与监理单位签定的工程项目监理合同；2.2 建设单位与承包单位签定的合同（设计、施工、调试及设备等）及有关附件；2.3 本工程的设计文件；2.4 施工过程中有关文件（设计修改通知单、设计交底和图纸会审以及交底纪要、工程联系单、协调会会议纪要及有关工程技术商定条款等）；2.5 国家及国家电力公司颁布的规程、施工验收法律规范和质量检验评定标准和电力工程监理规定；2.6 上级机关颁布的有关政策和规定；2.7 建设单位及上级单位对工程项目所发的文件；2.8 原电力工业部《输变电工程投产达标考核评定办法（试行）》；其它有关文件。3.监理范围和目标3.1 监理范围：对设计范围内的施工阶段进行质量、进度、投资、安全控制为主要内容的监理工作。3.2 监理目标：质量目标：工程质量达标投产，创国优。 工程施工质量合格率...
