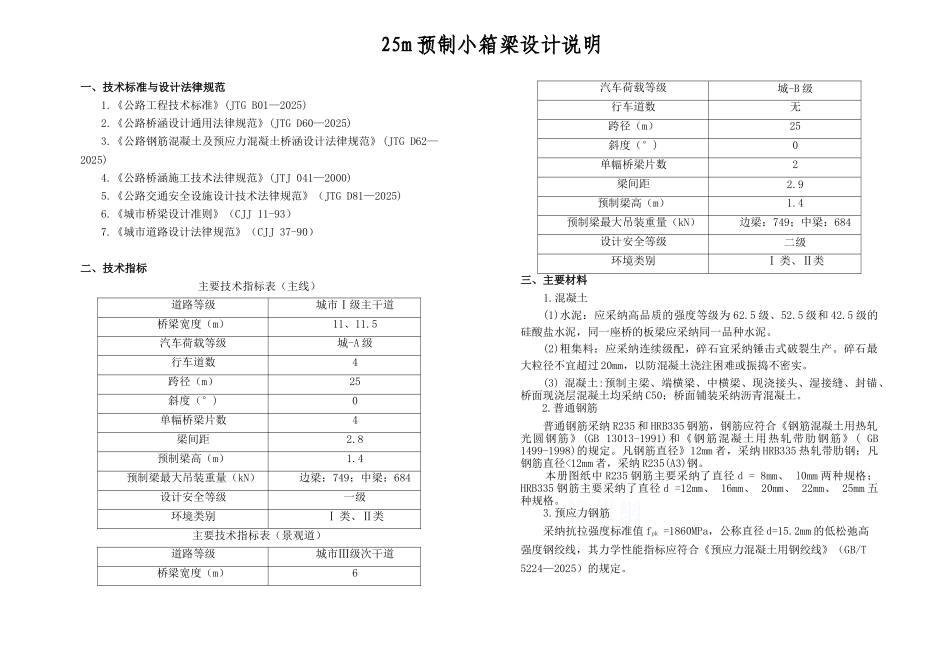

25m连续小箱梁说明

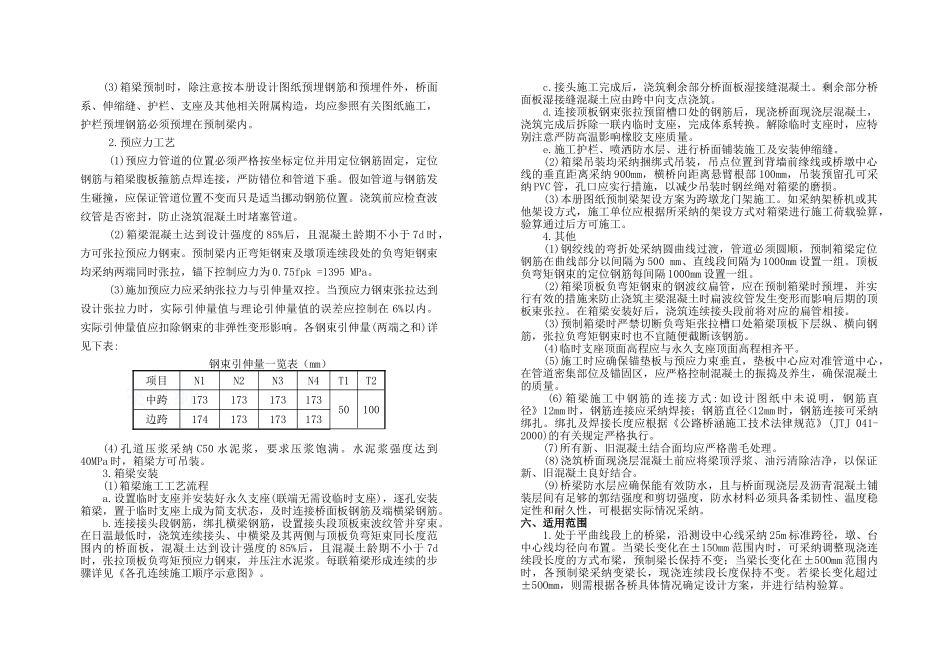

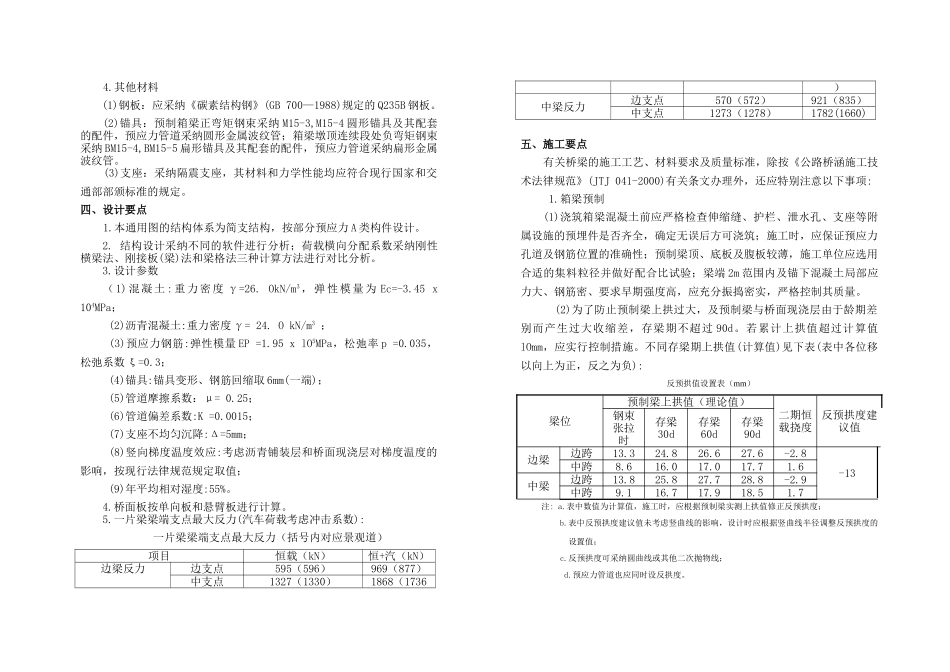

一、技术标准与设计法律规范1.《公路工程技术标准》(JTG B01—2025)2.《公路桥涵设计通用法律规范》(JTG D60—2025)3.《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62—2025)4.《公路桥涵施工技术法律规范》(JTJ 041—2000)5.《公路交通安全设施设计技术法律规范》（JTG D81—2025)6.《城市桥梁设计准则》（CJJ 11-93）7.《城市道路设计法律规范》（CJJ 37-90）二、技术指标主要技术指标表（主线）道路等级城市Ⅰ级主干道桥梁宽度（m）11、11.5汽车荷载等级城-A 级行车道数4跨径（m）25斜度（°)0单幅桥梁片数4梁间距2.8预制梁高（m）1.4预制梁最大吊装重量（kN）边梁：749；中梁：684设计安全等级一级环境类别Ⅰ 类、Ⅱ类主要技术指标表（景观道）道路等级城市Ⅲ级次干道桥梁宽度（m）6汽车荷载等级城-B 级行车道数无跨径（m）25斜度（°)0单幅桥梁片数2梁间距2.9预制梁高（m）1.4预制梁最大吊装重量（kN）边梁：749；中梁：684设计安全等级二级环境类别Ⅰ 类、Ⅱ类三、主要材料1.混凝土(1)水泥：应采纳高品质的强度等级为 62.5 级、52.5 级和 42.5 级的硅酸盐水泥，同一座桥的板梁应采纳同一品种水泥。(2)粗集料：应采纳连续级配，碎石宜采纳锤击式破裂生产。碎石最大粒径不宜超过 20mm，以防混凝土浇注困难或振捣不密实。(3) 混凝土:预制主梁、端横梁、中横梁、现浇接头、湿接缝、封锚、桥面现浇层混凝土均采纳 C50；桥面铺装采纳沥青混凝土。2.普通钢筋普通钢筋采纳 R235 和 HRB335 钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》(GB 13013-1991)和《钢筋混凝土用热轧带肋钢筋》( GB 1499-1998)的规定。凡钢筋直径》12mm 者，采纳 HRB335 热轧带肋钢；凡钢筋直径<12mm 者，采纳 R235(A3)钢。 本册图纸中 R235 钢筋主要采纳了直径 d = 8mm、 l0mm 两种规格；HRB335 钢筋主要采纳了直径 d =12mm、 16mm、 20mm、 22mm、 25mm 五种规格。3.预应力钢筋采纳抗拉强度标准值 fpk =1860MPa，公称直径 d=15.2mm 的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T 5224—2025）的规定。25m 预制小箱梁设计说明4.其他材料(1)钢板：应采纳《碳素结构钢》(GB 700—1988)规定的 Q235B 钢板。(2)锚具：预制箱梁正弯矩钢束采纳 M15-3,M15-4 圆形锚具及其配套的配件，预应力管道采纳圆形金属波纹管；箱梁墩顶连续段处负弯矩钢束采纳 BM15-4,BM15-5 扁形锚具及...
