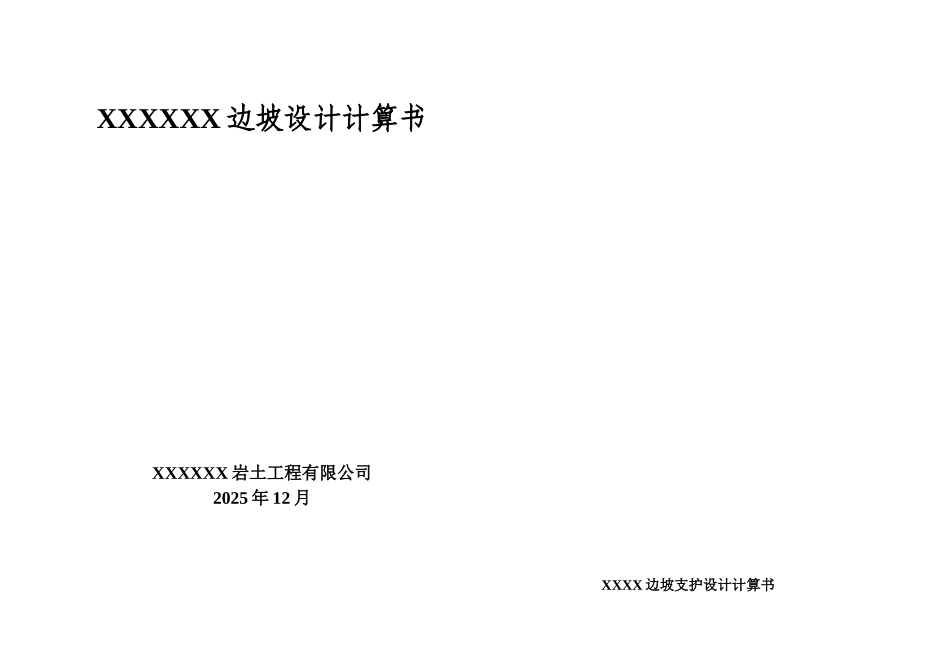

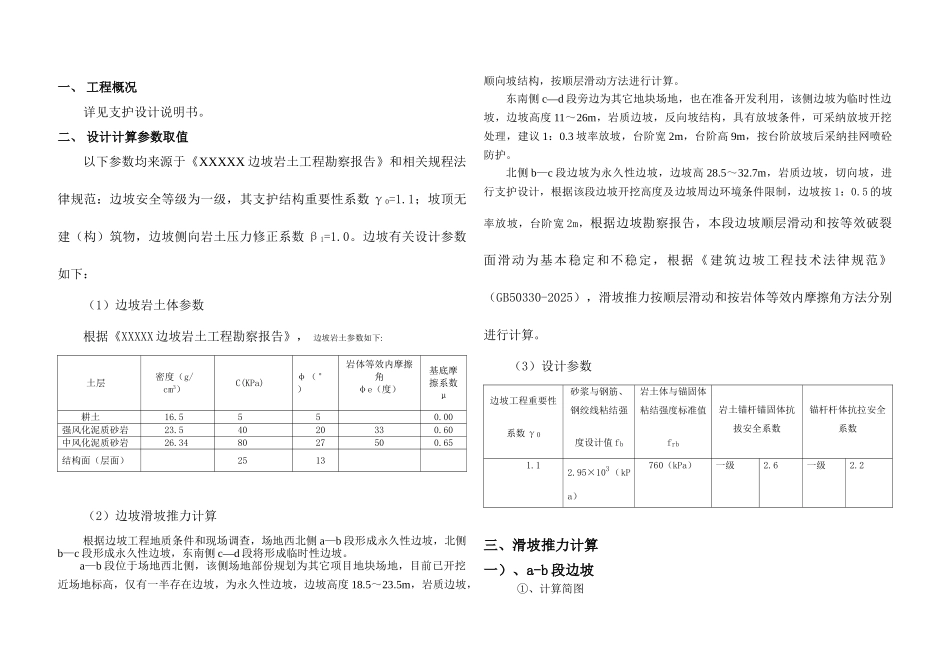

XXXXXX 边坡设计计算书XXXXXX 岩土工程有限公司2025 年 12 月XXXX 边坡支护设计计算书一、 工程概况详见支护设计说明书。二、 设计计算参数取值以下参数均来源于《XXXXX 边坡岩土工程勘察报告》和相关规程法律规范：边坡安全等级为一级，其支护结构重要性系数 γ0=1.1；坡顶无建（构）筑物，边坡侧向岩土压力修正系数 β1=1.0。边坡有关设计参数如下：（1）边坡岩土体参数根据《XXXXX 边坡岩土工程勘察报告》， 边坡岩土参数如下:土层密度（g/cm3）C(KPa)φ（°）岩体等效内摩擦角φe（度）基底摩擦系数μ耕土16.5550.00强风化泥质砂岩23.54020330.60中风化泥质砂岩26.348027500.65结构面（层面）2513（2）边坡滑坡推力计算根据边坡工程地质条件和现场调查，场地西北侧 a—b 段形成永久性边坡，北侧b—c 段形成永久性边坡，东南侧 c—d 段将形成临时性边坡。a—b 段位于场地西北侧，该侧场地部份规划为其它项目地块场地，目前已开挖近场地标高，仅有一半存在边坡，为永久性边坡，边坡高度 18.5～23.5m，岩质边坡，顺向坡结构，按顺层滑动方法进行计算。东南侧 c—d 段旁边为其它地块场地，也在准备开发利用，该侧边坡为临时性边坡，边坡高度 11～26m，岩质边坡，反向坡结构，具有放坡条件，可采纳放坡开挖处理，建议 1：0.3 坡率放坡，台阶宽 2m，台阶高 9m，按台阶放坡后采纳挂网喷砼防护。北侧 b—c 段边坡为永久性边坡，边坡高 28.5～32.7m，岩质边坡，切向坡，进行支护设计，根据该段边坡开挖高度及边坡周边环境条件限制，边坡按 1：0.5 的坡率放坡，台阶宽 2m，根据边坡勘察报告，本段边坡顺层滑动和按等效破裂面滑动为基本稳定和不稳定，根据《 建筑边坡工程技术法律规范》（GB50330-2025），滑坡推力按顺层滑动和按岩体等效内摩擦角方法分别进行计算。（3）设计参数边坡工程重要性系数 γ0砂浆与钢筋、钢绞线粘结强度设计值 fb 岩土体与锚固体粘结强度标准值frb岩土锚杆锚固体抗拔安全系数锚杆杆体抗拉安全系数1.12.95×103（kPa）760（kPa）一级2.6一级2.2三、滑坡推力计算一）、a-b 段边坡①、计算简图②、滑坡推力计算a-b 段边坡（顺层滑动）滑坡推力计算条块号条块总面积容重条块重滑面倾角滑面长度滑面C滑面Φ抗滑力下滑力累积抗滑力累积下滑力稳定系数剩余下滑力安全系数设计剩余下滑力1 516.60 26.34 13607.24 25.30 51.20 25.00 13.00 4120.16 5815.16 4120.16 5815.16 0.709 ...
