4.3-钢桁架的加工制作

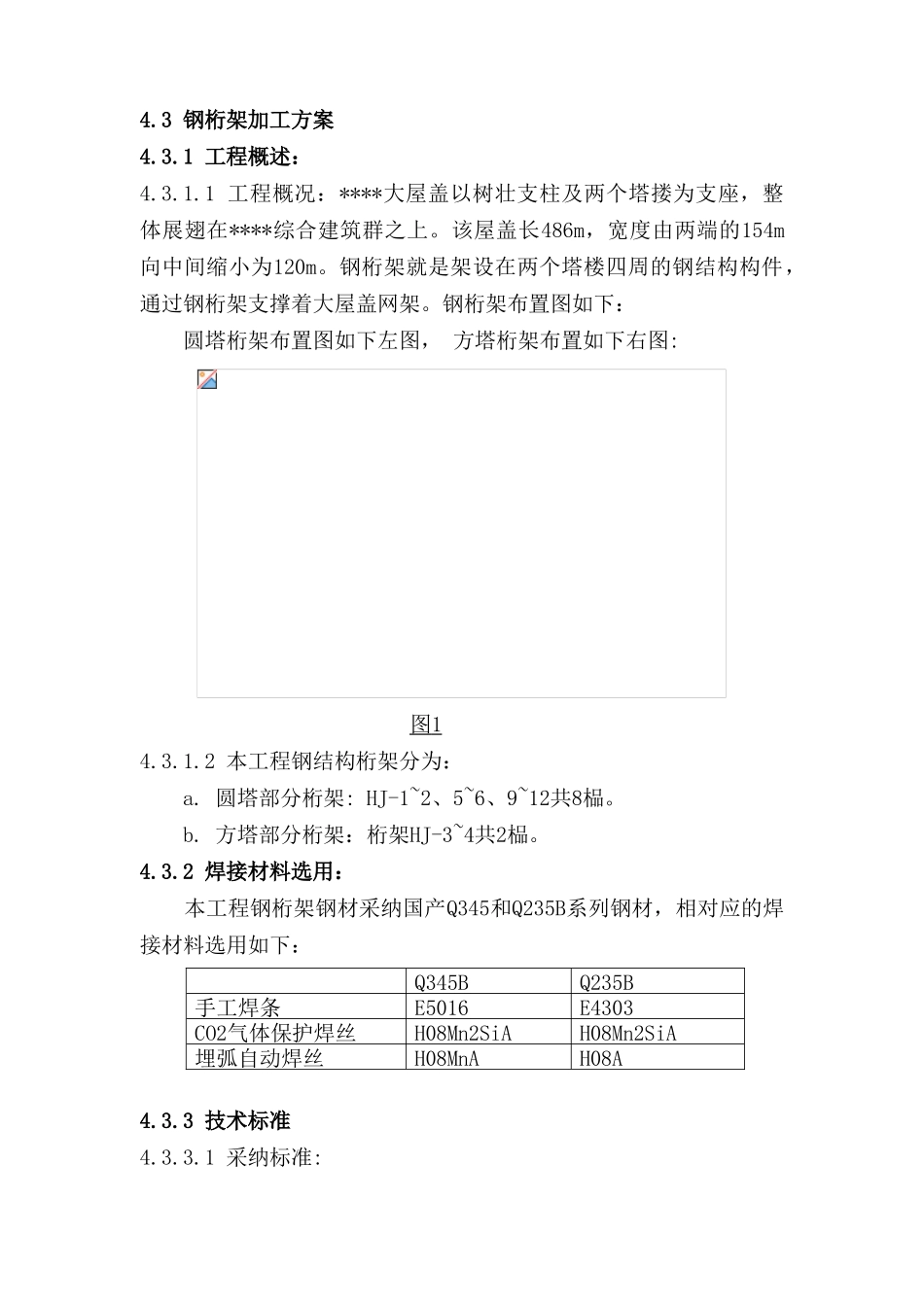

4.3 钢桁架加工方案4.3.1 工程概述：4.3.1.1 工程概况：****大屋盖以树壮支柱及两个塔搂为支座，整体展翅在****综合建筑群之上。该屋盖长486m，宽度由两端的154m向中间缩小为120m。钢桁架就是架设在两个塔楼四周的钢结构构件，通过钢桁架支撑着大屋盖网架。钢桁架布置图如下： 圆塔桁架布置图如下左图， 方塔桁架布置如下右图: 图 1 4.3.1.2 本工程钢结构桁架分为： a. 圆塔部分桁架: HJ-1~2、5~6、9~12共8榀。 b. 方塔部分桁架：桁架HJ-3~4共2榀。4.3.2 焊接材料选用： 本工程钢桁架钢材采纳国产Q345和Q235B系列钢材，相对应的焊接材料选用如下：Q345BQ235B手工焊条E5016E4303CO2气体保护焊丝H08Mn2SiAH08Mn2SiA埋弧自动焊丝H08MnAH08A4.3.3 技术标准4.3.3.1 采纳标准:《钢结构施工与验收法律规范》 GB50205—95《钢结构工程质量检验评定标准》 GB50221--95 《建筑钢结构焊接规程》 JGJ81—91《钢结构设计法律规范》 GBJ17--88《低合金钢焊条》 GBJ5118--85《高层民用建筑钢结构技术规程》 JGJ9--98《手工电弧焊焊缝坡口的基本形式和尺寸》 GB 985《埋弧焊焊缝坡口的基本形式和尺寸》 GB 986《 钢 结 构 高 强 螺 栓 连 接 设 计 施 工 及 验 收 法 律 规 范 》 JGJ82-91《钢结构防火涂料应用技术条件》 CECS24-90《涂装前的钢材表面锈蚀等级和防锈等级》 GB8923--88《涂装前的表面处理：表面粗糙度的测试评定》 ISO8502-6：1995《钢材力学及工艺性能试样取样规定》 GB2975--82等。4.3.4 材料控制及详图设计4.3.4.1 材料控制 a. 本工程钢结构钢桁架杆件均是焊接箱形,材料计划必须根据构件的实际尺寸从钢厂直接进行定尺采购。定尺尺寸要考虑加工余量等。 b. 材料采购前，必须对供应材料的生产厂家进行考核。考核合格后方可在该分供方处进行材料采购。 c. 进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准进行检验和验收，做好检查记录。取样、试验的过程必须有业主、甲方或甲方委托的监理单位在场见证。试验结果报给甲方，我司也将存档备查。 d. 复验合格的材料方可入库，按牌号、规格、炉批号等分类存放和领用，材质管理采纳微机管理，对入库登记、材料发放登记等施工全过程进行跟踪管理。 e. 原材料的力学性能实验和化学分析试验 1) 参照《钢材力学及工艺性能试样取样规定》GB2975--82 标准进行取样。在与轧制方向平行和垂直方向分别进行...
