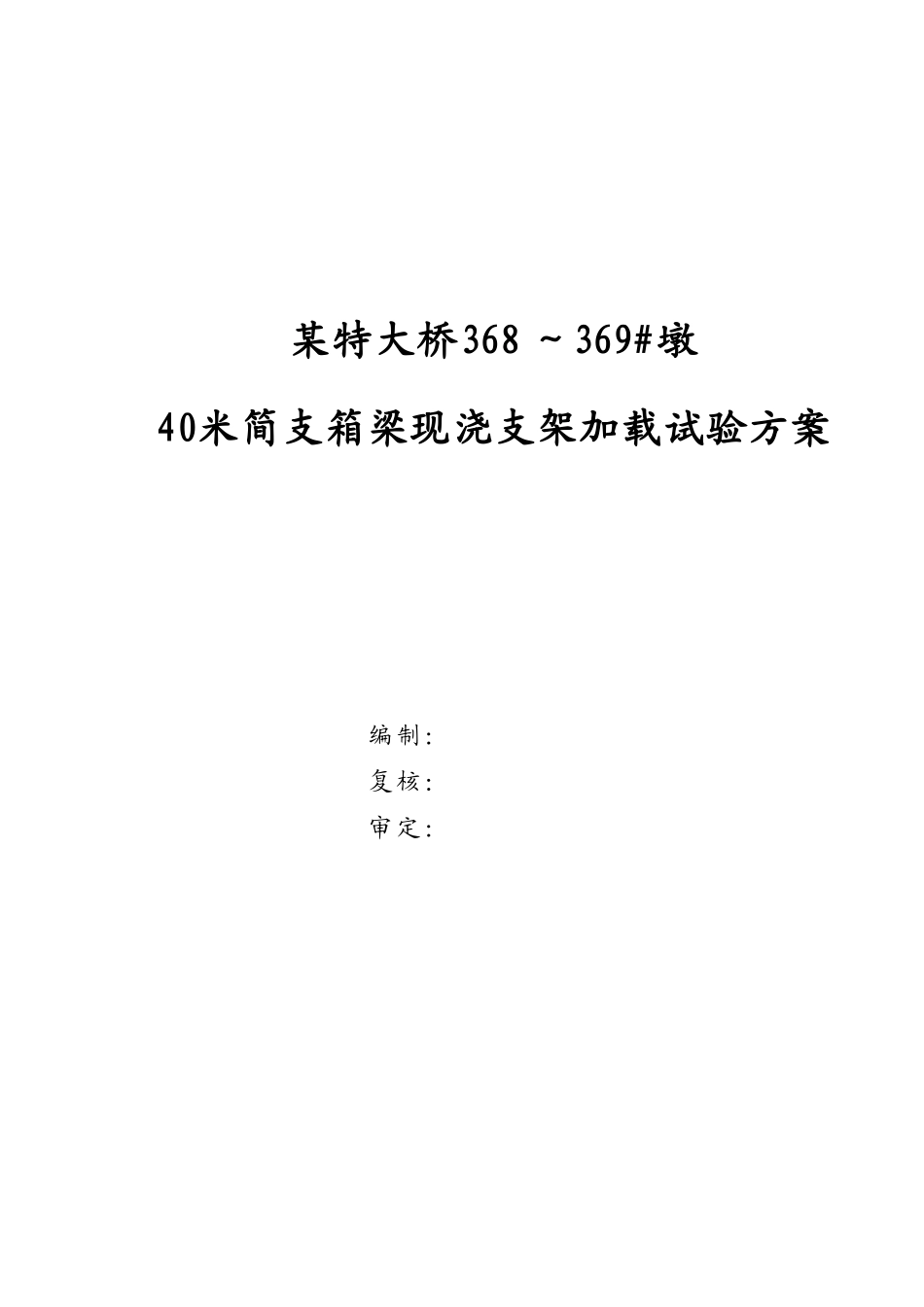

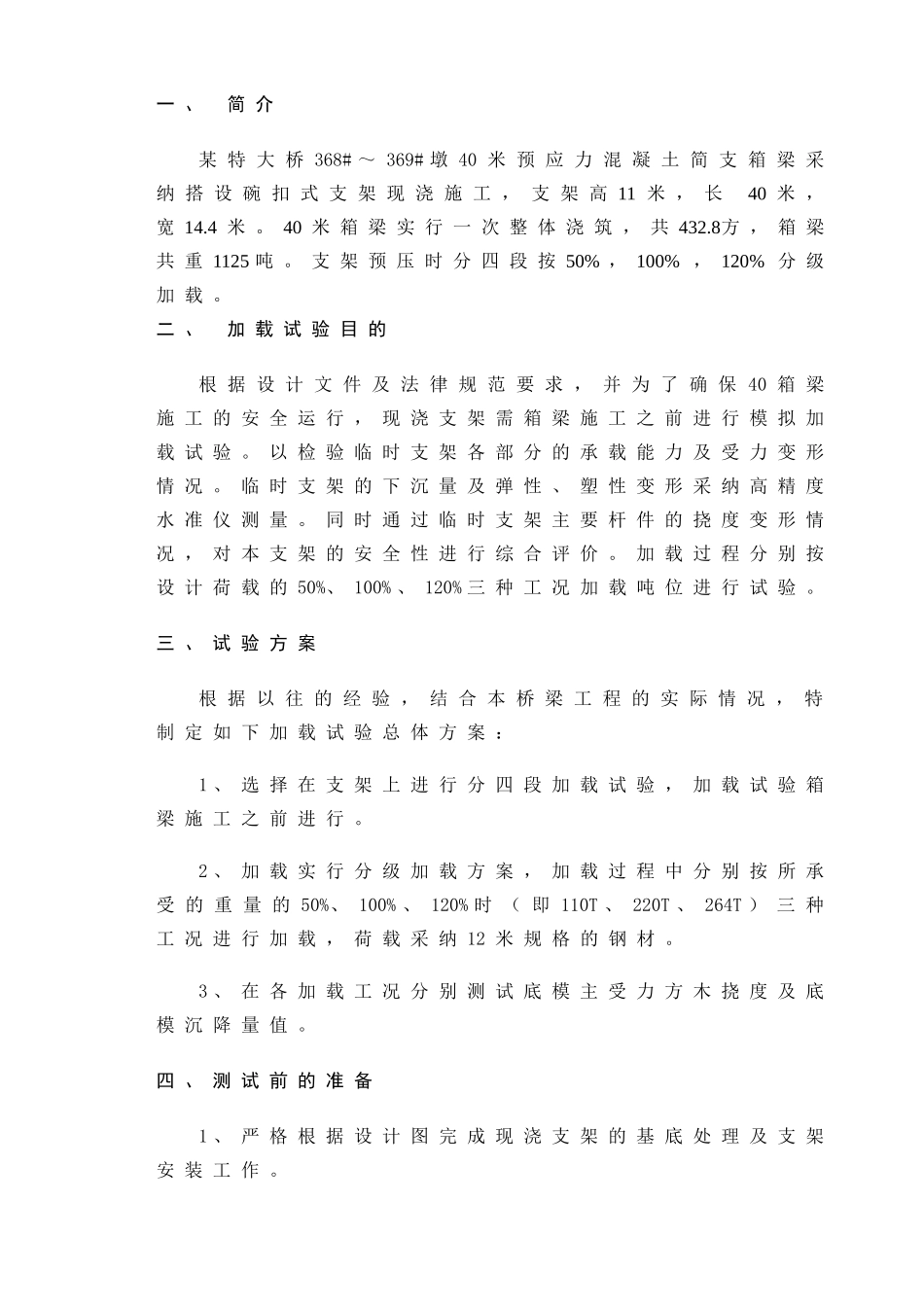

某特大桥368 ～369#墩40米简支箱梁现浇支架加载试验方案编制：复核：审定： 一 、简 介某 特 大 桥 368# ～ 369# 墩 40 米 预 应 力 混 凝 土 简 支 箱 梁 采纳 搭 设 碗 扣 式 支 架 现 浇 施 工 ， 支 架 高 11 米 ， 长 40 米 ，宽 14.4 米 。 40 米 箱 梁 实 行 一 次 整 体 浇 筑 ， 共 432.8方 ， 箱 梁共 重 1125 吨 。 支 架 预 压 时 分 四 段 按 50% ， 100% ， 120% 分 级加 载 。二 、加 载 试 验 目 的根 据 设 计 文 件 及 法 律 规 范 要 求 ， 并 为 了 确 保 40 箱 梁施 工 的 安 全 运 行 ， 现 浇 支 架 需 箱 梁 施 工 之 前 进 行 模 拟 加载 试 验 。 以 检 验 临 时 支 架 各 部 分 的 承 载 能 力 及 受 力 变 形情 况 。 临 时 支 架 的 下 沉 量 及 弹 性 、 塑 性 变 形 采 纳 高 精 度水 准 仪 测 量 。 同 时 通 过 临 时 支 架 主 要 杆 件 的 挠 度 变 形 情况 ， 对 本 支 架 的 安 全 性 进 行 综 合 评 价 。 加 载 过 程 分 别 按设 计 荷 载 的 50%、 100% 、 120% 三 种 工 况 加 载 吨 位 进 行 试 验 。三 、 试 验 方 案根 据 以 往 的 经 验 ， 结 合 本 桥 梁 工 程 的 实 际 情 况 ， 特制 定 如 下 加 载 试 验 总 体 方 案 ：1 、 选 择 在 支 架 上 进 行 分 四 段 加 载 试 验 ， 加 载 试 验 箱梁 施 工 之 前 进 行 。2 、 加 载 实 行 分 级 加 载 方 案 ， 加 载 过 程 中 分 别 按 所 承受 的 重 量 的 50%、 100% 、 120% 时 （ 即 110T 、 220T 、 264T ） 三 种工 况 进 行 加 载 ， 荷 载 采 纳 12 米 规 格 的 钢 材 。3 、 在 各 加 载 工 况 分 别 测 试 底 模 主 受 力 方 木 挠 度 及 底模 沉 降 量 值 。 四 、 测 试 前 的 准 备1 、 严 格 根 据 设 计 图 完 成 现 浇 支 架 的 基 底 处 理 及 支 架安 装 工 作 。2 、 加 载 试 验 前 应 将 试 验 方 案 对 有 关 技 术 人 员 进 行...
