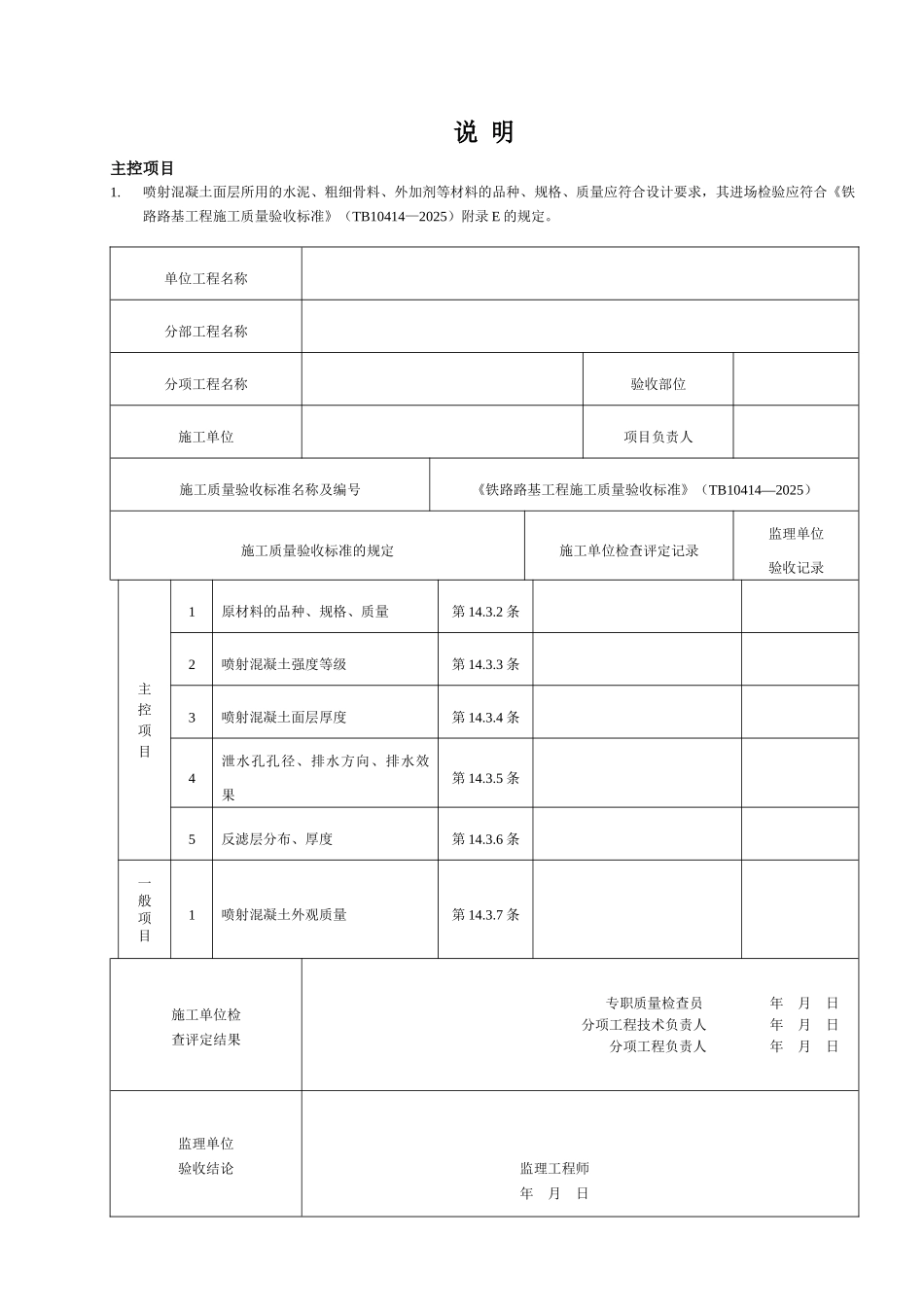

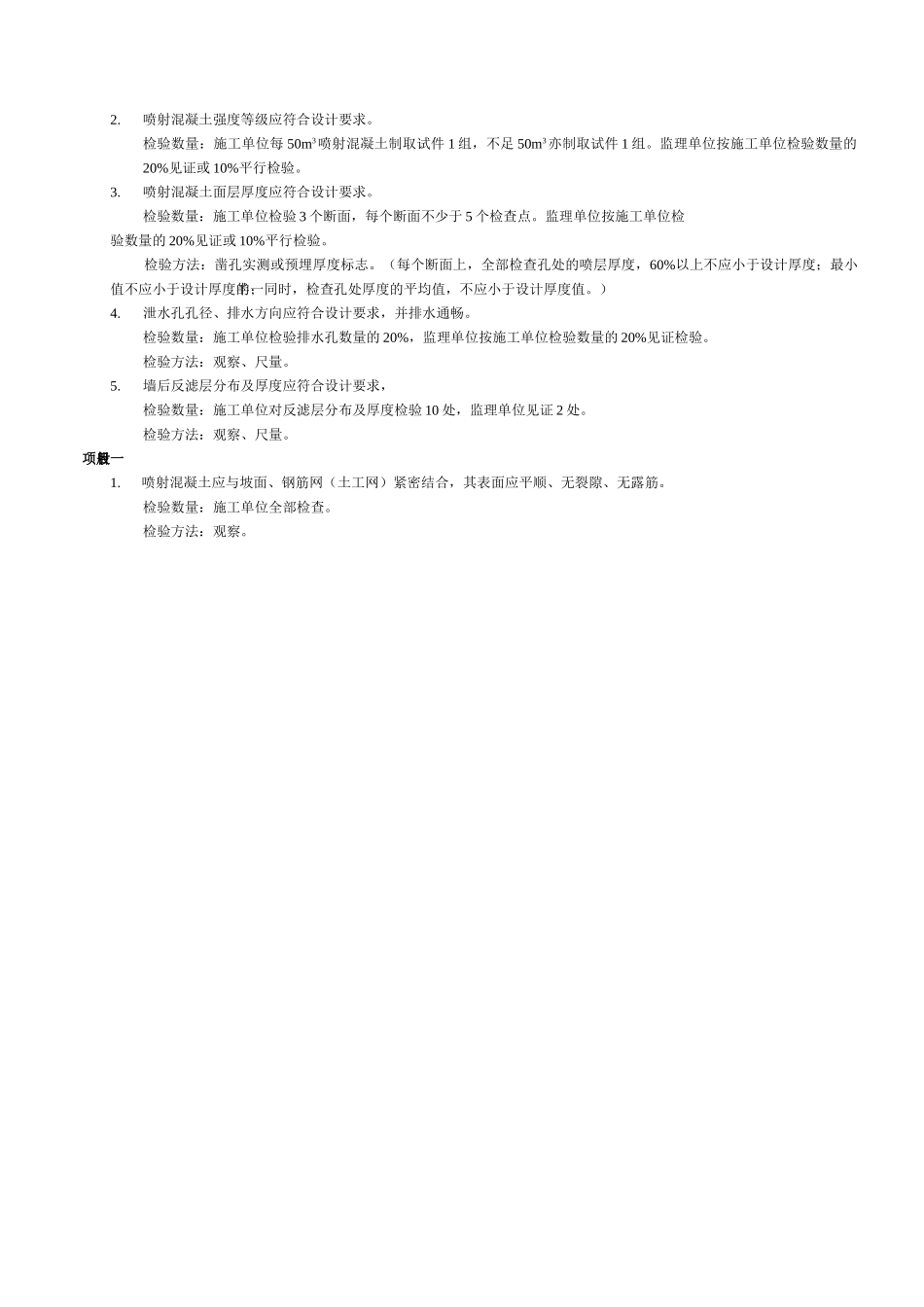

[ 土钉墙 ]喷射混凝土面层检验批质量验收记录表02025403□□□□说 明主控项目1.喷射混凝土面层所用的水泥、粗细骨料、外加剂等材料的品种、规格、质量应符合设计要求，其进场检验应符合《铁路路基工程施工质量验收标准》（TB10414—2025）附录 E 的规定。单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》（TB10414—2025）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主 控 项 目1原材料的品种、规格、质量第 14.3.2 条2喷射混凝土强度等级第 14.3.3 条3喷射混凝土面层厚度第 14.3.4 条4泄水孔孔径、排水方向、排水效果第 14.3.5 条5反滤层分布、厚度第 14.3.6 条一 般 项 目1喷射混凝土外观质量第 14.3.7 条施工单位检查评定结果专职质量检查员 年 月 日分项工程技术负责人 年 月 日分项工程负责人 年 月 日监理单位验收结论监理工程师 年 月 日2.喷射混凝土强度等级应符合设计要求。检验数量：施工单位每 50m3喷射混凝土制取试件 1 组，不足 50m3亦制取试件 1 组。监理单位按施工单位检验数量的20%见证或 10%平行检验。3.喷射混凝土面层厚度应符合设计要求。检验数量：施工单位检验 3 个断面，每个断面不少于 5 个检查点。监理单位按施工单位检验数量的 20%见证或 10%平行检验。检验方法：凿孔实测或预埋厚度标志。（每个断面上，全部检查孔处的喷层厚度，60%以上不应小于设计厚度；最小值不应小于设计厚度的一半；同时，检查孔处厚度的平均值，不应小于设计厚度值。）4.泄水孔孔径、排水方向应符合设计要求，并排水通畅。检验数量：施工单位检验排水孔数量的 20%，监理单位按施工单位检验数量的 20%见证检验。检验方法：观察、尺量。5.墙后反滤层分布及厚度应符合设计要求，检验数量：施工单位对反滤层分布及厚度检验 10 处，监理单位见证 2 处。检验方法：观察、尺量。一般项目1. 喷射混凝土应与坡面、钢筋网（土工网）紧密结合，其表面应平顺、无裂隙、无露筋。检验数量：施工单位全部检查。检验方法：观察。[ 土钉墙 ]明挖基坑检验批质量验收记录表 02025404□□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》（TB10414—2025）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主 ...
