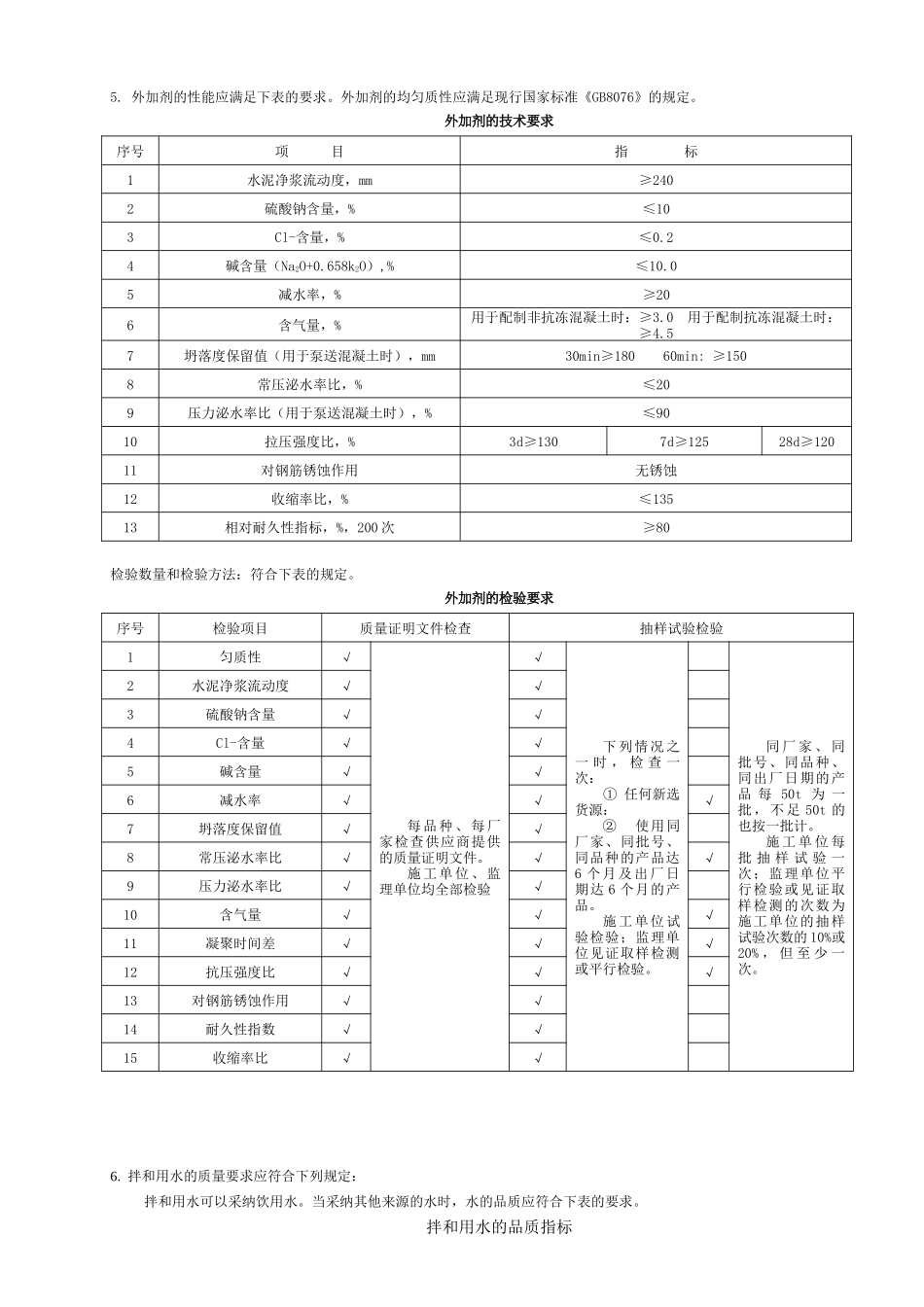

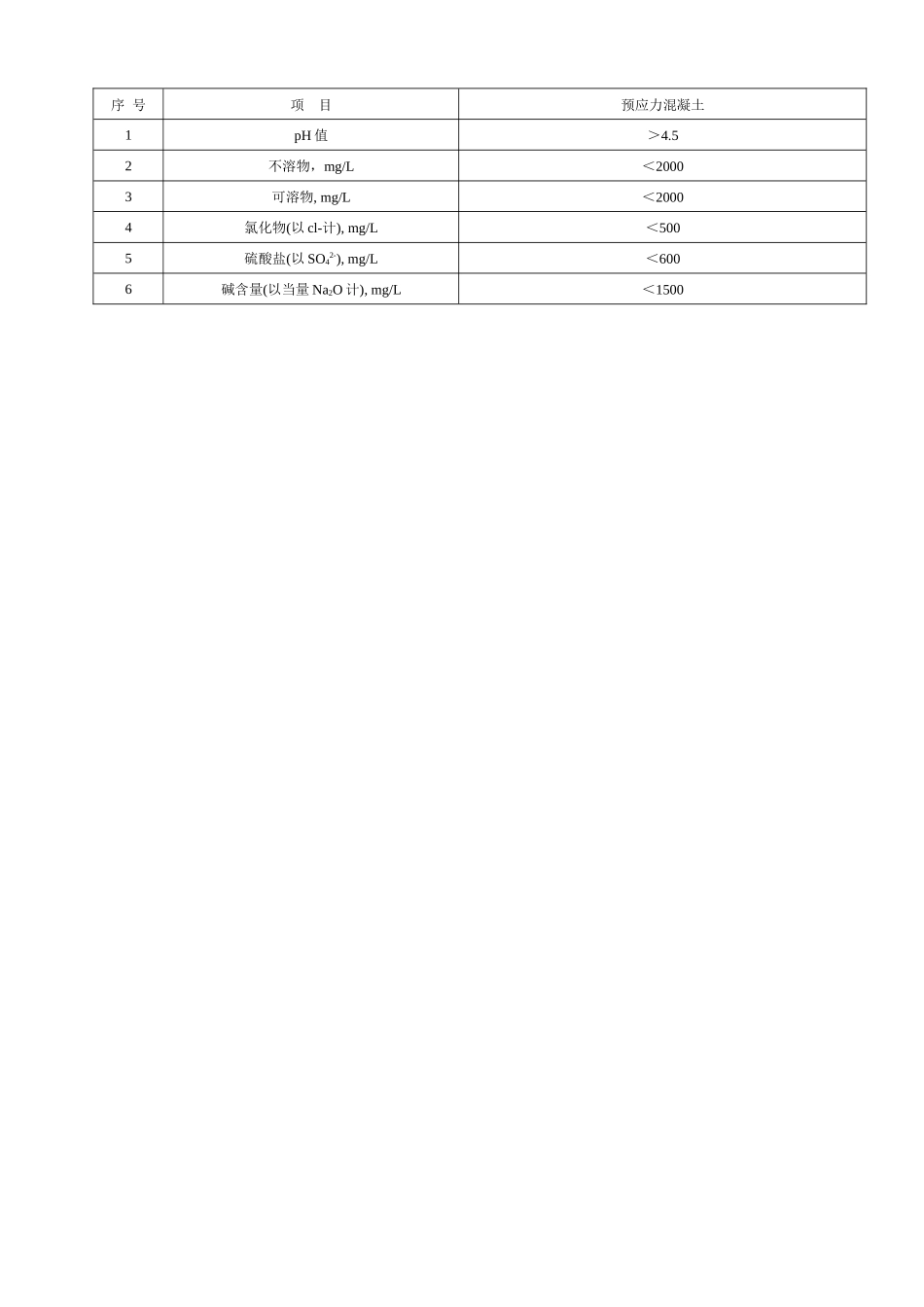

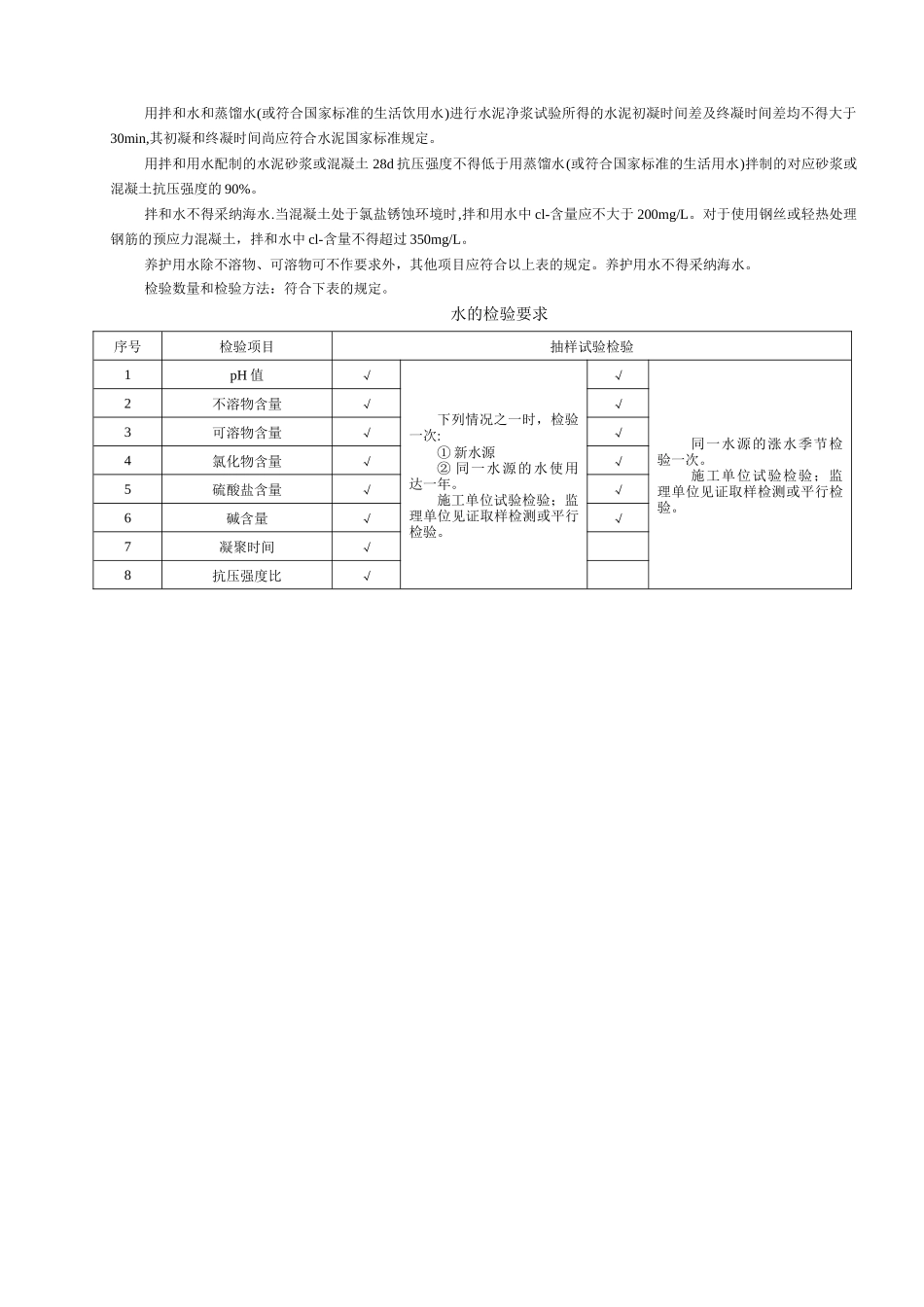

5. 外加剂的性能应满足下表的要求。外加剂的均匀质性应满足现行国家标准《GB8076》的规定。外加剂的技术要求序号项 目指 标1水泥净浆流动度，mm≥2402硫酸钠含量，%≤103Cl-含量，%≤0.24碱含量（Na2O+0.658k2O）,%≤10.05减水率，%≥206含气量，%用于配制非抗冻混凝土时：≥3.0 用于配制抗冻混凝土时：≥4.57坍落度保留值（用于泵送混凝土时），mm30min≥180 60min: ≥1508常压泌水率比，%≤209压力泌水率比（用于泵送混凝土时），%≤9010拉压强度比，%3d≥1307d≥12528d≥12011对钢筋锈蚀作用无锈蚀12收缩率比，%≤13513相对耐久性指标，%，200 次≥80检验数量和检验方法：符合下表的规定。外加剂的检验要求序号检验项目质量证明文件检查抽样试验检验1匀质性√每品种、每厂家检查供应商提供的质量证明文件。施工单位、监理单位均全部检验√下列情况之一 时 ， 检 查 一次： ① 任何新选货源：② 使用同厂家、同批号、同品种的产品达6 个月及出厂日期达 6 个月的产品。施工单位试验检验；监理单位见证取样检测或平行检验。同 厂 家 、 同批号、同品种、同出厂日期的产品 每 50t 为 一批 ， 不 足 50t 的也按一批计。施 工 单 位 每批 抽 样 试 验 一次；监理单位平行检验或见证取样检测的次数为施工单位的抽样试验次数的 10%或20% ， 但 至 少 一次。2水泥净浆流动度√√3硫酸钠含量√√4Cl-含量√√5碱含量√√6减水率√√√7坍落度保留值√√8常压泌水率比√√√9压力泌水率比√√10含气量√√√11凝聚时间差√√√12抗压强度比√√√13对钢筋锈蚀作用√√14耐久性指数√√15收缩率比√√6. 拌和用水的质量要求应符合下列规定：拌和用水可以采纳饮用水。当采纳其他来源的水时，水的品质应符合下表的要求。拌和用水的品质指标序 号项 目预应力混凝土1pH 值＞4.52不溶物，mg/L＜20003可溶物, mg/L＜20004氯化物(以 cl-计), mg/L＜5005硫酸盐(以 SO42-), mg/L＜6006碱含量(以当量 Na2O 计), mg/L＜1500用拌和水和蒸馏水(或符合国家标准的生活饮用水)进行水泥净浆试验所得的水泥初凝时间差及终凝时间差均不得大于30min,其初凝和终凝时间尚应符合水泥国家标准规定。用拌和用水配制的水泥砂浆或混凝土 28d 抗压强度不得低于用蒸馏水(或符合国家标准的生活用水)拌制的对应砂浆或混凝土抗压强度的 90%。拌和水不得采纳海水.当混凝土处于氯盐锈蚀环境时,拌和用水中 cl-含量应不大于 200m...
