6隧道监控量测工程监理实施细则

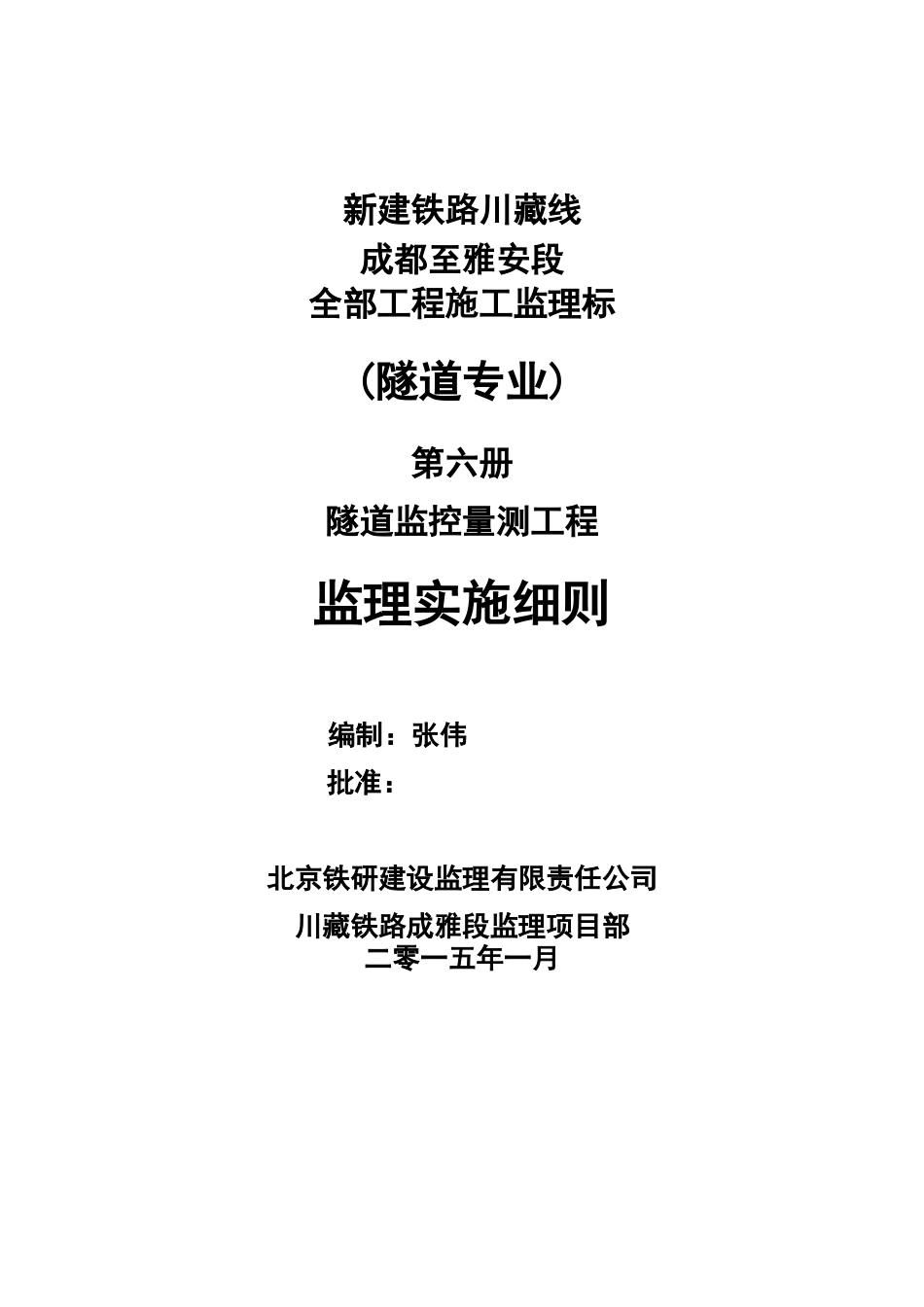

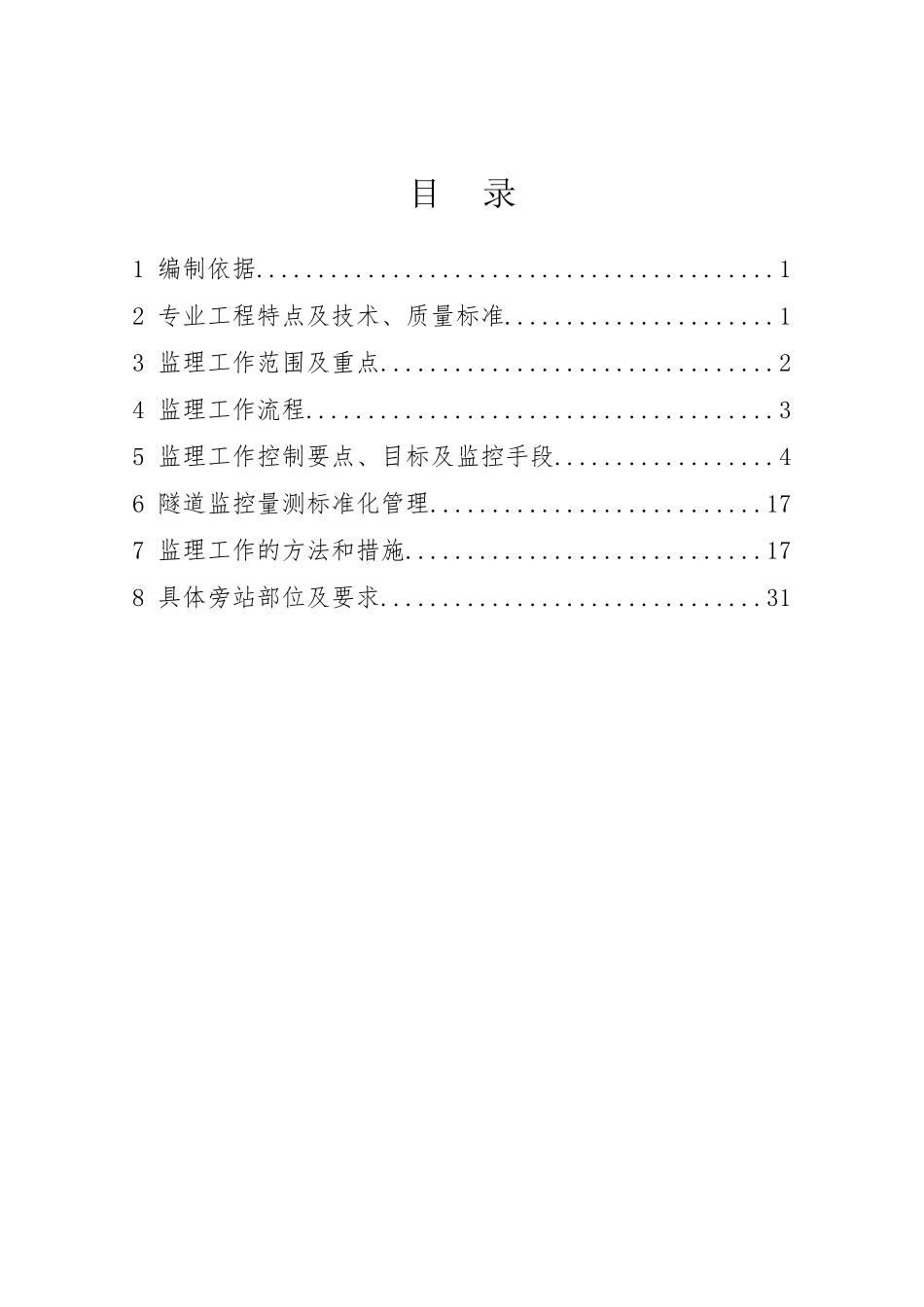

新建铁路川藏线成都至雅安段全部工程施工监理标(隧道专业)第六册隧道监控量测工程监理实施细则编制：张伟 批准： 北京铁研建设监理有限责任公司川藏铁路成雅段监理项目部二零一五年一月目 录1 编制依据..........................................12 专业工程特点及技术、质量标准......................13 监理工作范围及重点................................24 监理工作流程......................................35 监理工作控制要点、目标及监控手段..................46 隧道监控量测标准化管理...........................177 监理工作的方法和措施.............................178 具体旁站部位及要求...............................311 编制依据1.1 已批准的监理规划。1.2《国家一、二等水准测量法律规范》(GB/T12897-2025)1.3《铁路隧道监控量测标准化管理实施意见》（工管办函[2025]92 号）1.4《铁路隧道监控量测技术规程》（TB10121-2025）、1.5 设计文件和相关技术资料等。1.6 批准的施工组织设计、专项施工方案。2 专业工程特点及技术、质量标准2.1 工程概况成都（朝阳湖）至雅安段，正线建筑长度 41.184 米。其中隧道 7 座，总延长 7776m；占线路总长的 18.9%。其中最长隧道为张学堂一号隧道，进口里程：DK97+780，出口里程 D2K100+440，全长 2660m，为 160km/h 双线隧道。2.2 设计标准2.2.1 铁路等级：I 级2.2.2 设计时速： 160km/h2.2.3 正线数目：双线2.2.4 正线间距：4.2 米2.2.5 最小曲线半径：3500 米，困难 2800 米2.2.6 限制坡度：12%2.2.7 牵引种类：电力2.2.8 机车类型：HXD,动车组2.2.9 牵引质量：2700 吨2.2.10 到发线有效长度： 650 米2.2.11 闭塞类型：自动闭塞2.3 建设要求2.3.1 工程质量要求根据验收标准，各检验批、分项、分部工程施工质量检验合格率达到 100%，单位工程一次验收合格率达到 100%；主体工程质量零缺陷；实车检测速度达到设计速度的 110%，开通速度达到设计速度。在合理使用和正常维护条件下，桥梁、隧道等工程结构的施工质量，应满足不少于 100 年设计使用寿命期内正常使用维护时的运营要求。2.3.2 工期要求建设工期 42 个月，隧道土建工程 25 个月。3 监理工作范围及重点3.1 监理工作范围序号隧道名称起始里程终止里程长度（m）附注1张学堂一号DK99+780D2K100+44026602张学堂二号D2K100+545DK101+59510503青岗山DK128+795DK12...
