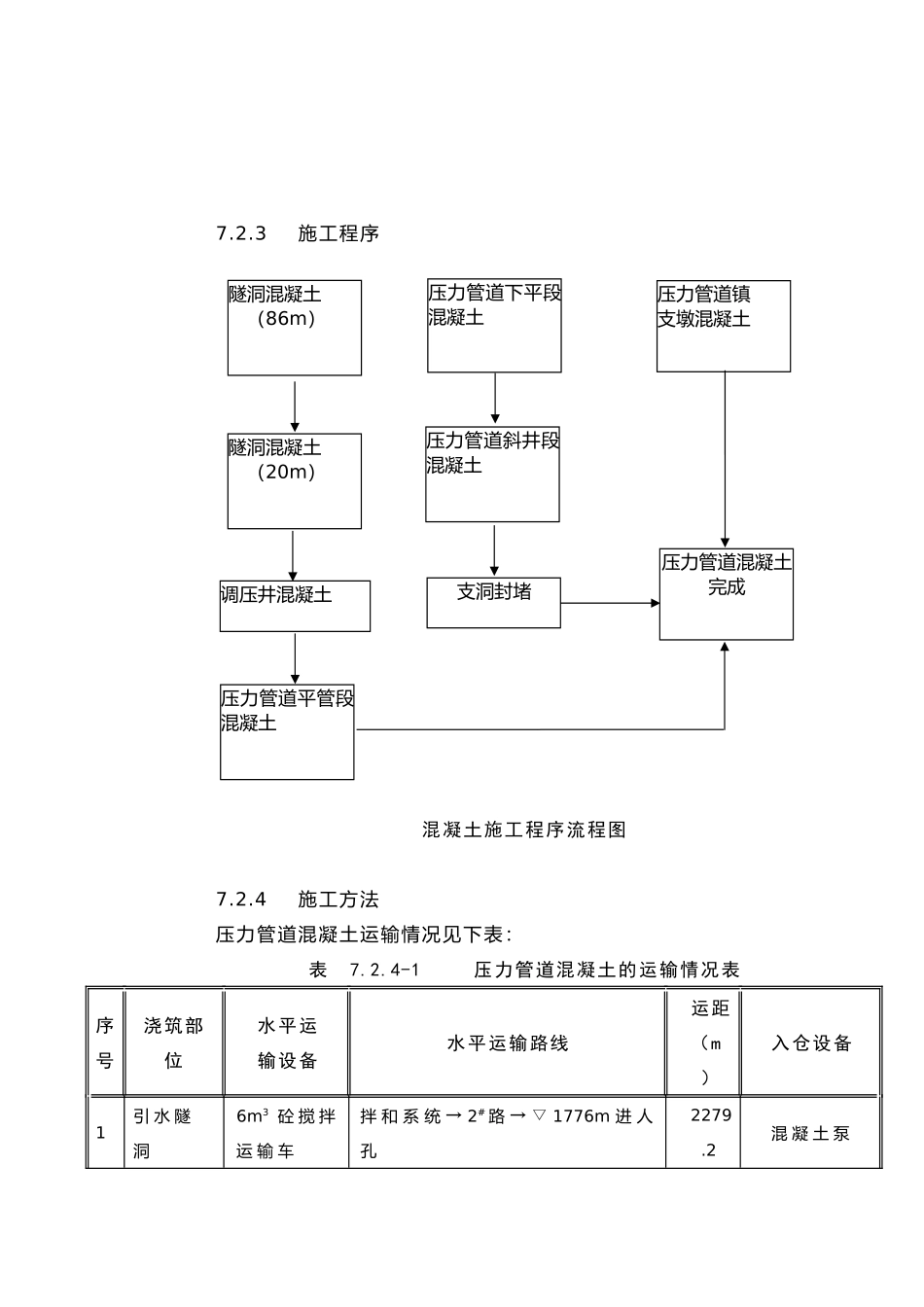

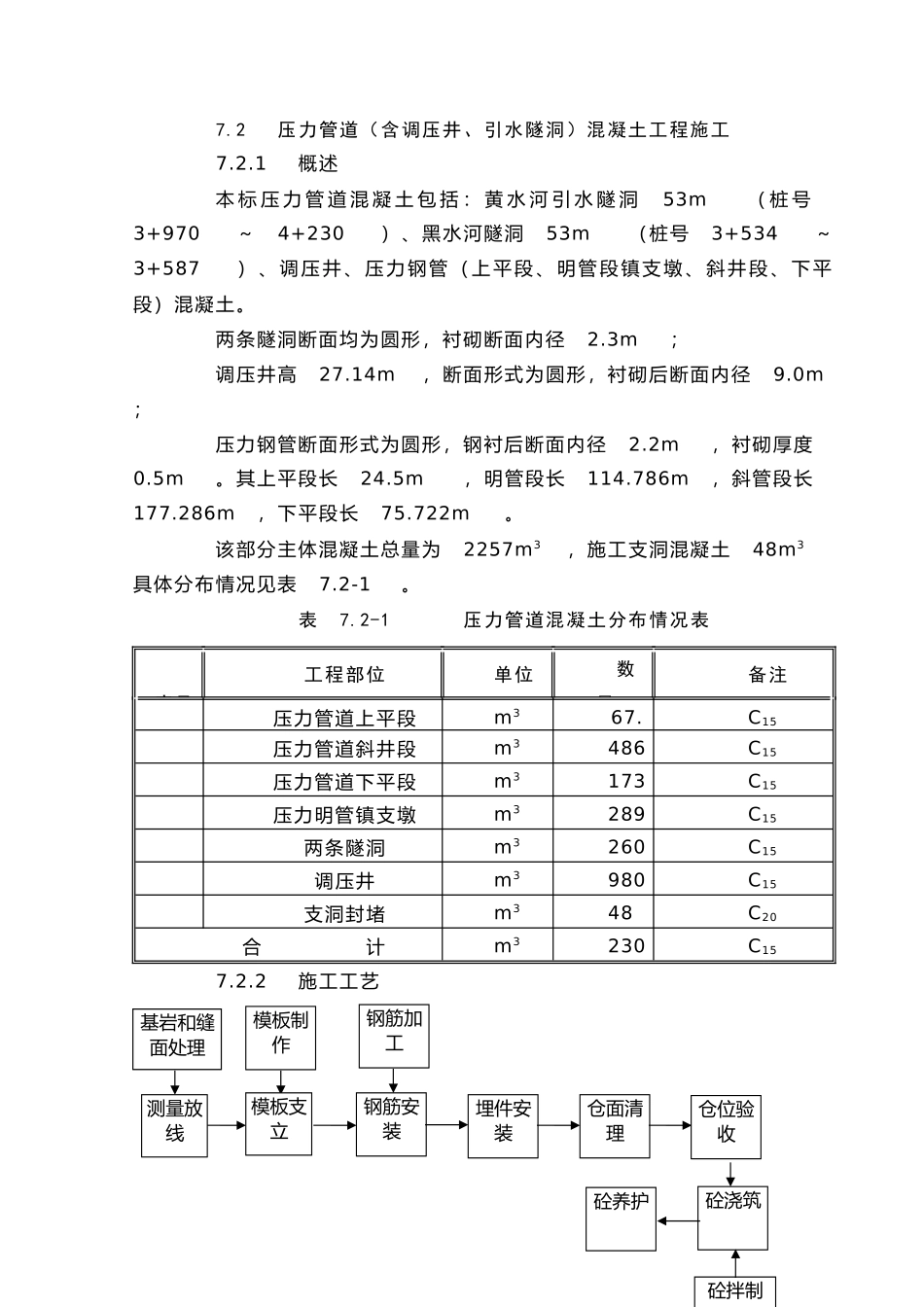

7.2压力管道混凝土工程施工

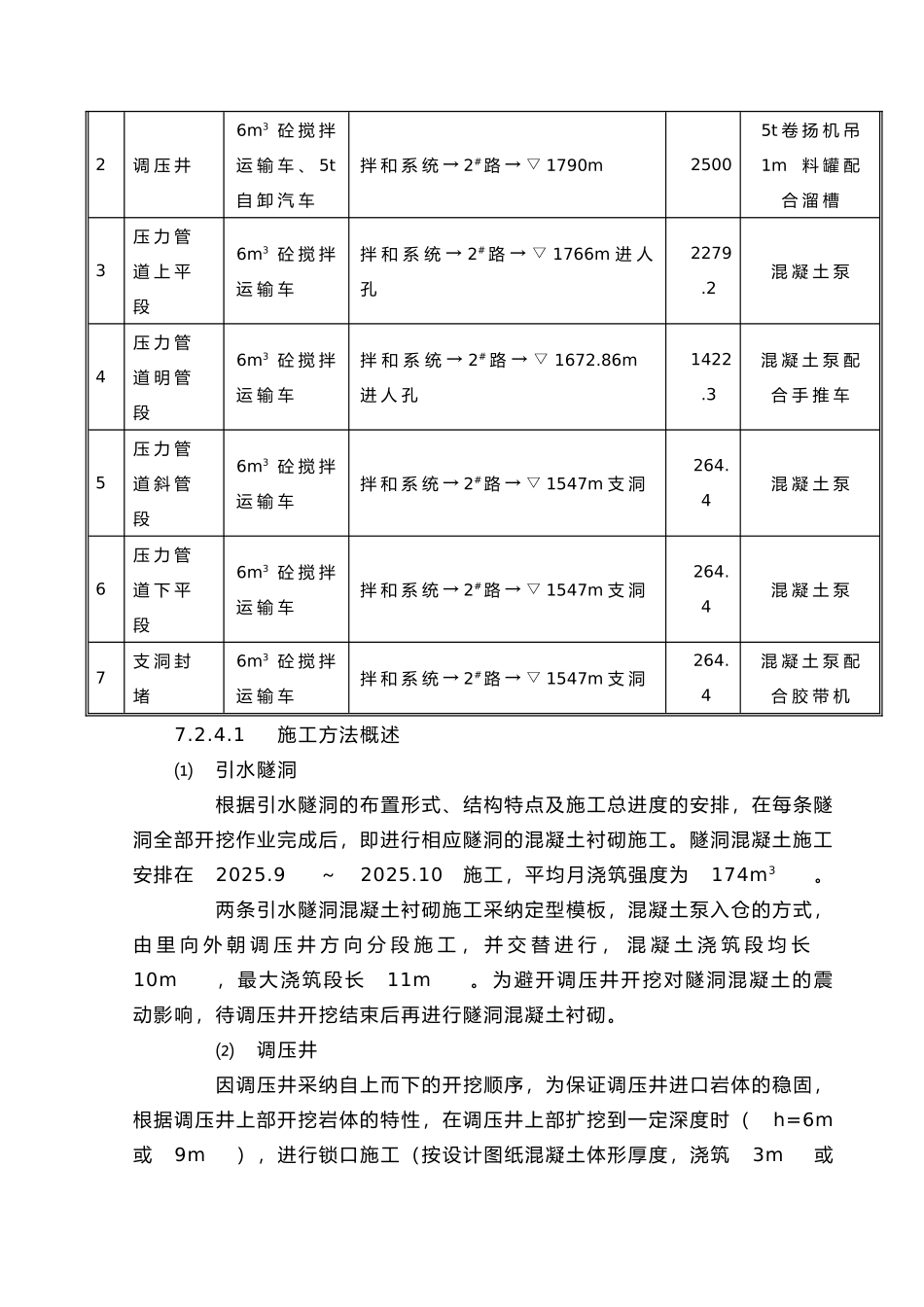

7.2压力管道（含调压井、引水隧洞）混凝土工程施工7.2.1概述本 标 压 力 管 道 混 凝 土 包 括 ： 黄 水 河 引 水 隧 洞53m（ 桩 号3+970～4+230）、黑水河隧洞53m（桩号3+534～3+587）、调压井、压力钢管（上平段、明管段镇支墩、斜井段、下平段）混凝土。两条隧洞断面均为圆形，衬砌断面内径2.3m；调压井高27.14m，断面形式为圆形，衬砌后断面内径9.0m；压力钢管断面形式为圆形，钢衬后断面内径2.2m，衬砌厚度0.5m。其上平段长24.5m，明管段长114.786m，斜管段长177.286m，下平段长75.722m。该部分主体混凝土总量为2257m3，施工支洞混凝土48m3具体分布情况见表7.2-1。表7.2-1 压力管道混凝土分布情况表序号工程部位单位数量备注压力管道上平段m367.C15压力管道斜井段m3486C15压力管道下平段m3173C15压力明管镇支墩m3289C15两条隧洞m3260C15调压井m3980C15支洞封堵m348C20合 计m3230C157.2.2施工工艺砼养护砼拌制砼浇筑仓位验收仓面清理埋件安装钢筋安装钢筋加工基岩和缝面处理模板支立测量放线模板制作7.2.3施工程序混凝土施工程序流程图7.2.4施工方法压力管道混凝土运输情况见下表：表7.2.4-1 压力管道混凝土的运输情况表序号浇筑部位水平运输设备水平运输路线运距（m）入仓设备1引 水 隧洞6m3 砼 搅 拌运 输 车拌 和 系 统 → 2# 路 → ▽ 1776m 进 人孔2279.2混 凝 土 泵压力管道混凝土完成支洞封堵压力管道斜井段混凝土压力管道平管段混凝土隧洞混凝土（20m）调压井混凝土压力管道镇支墩混凝土压力管道下平段混凝土隧洞混凝土（86m）2调 压 井6m3 砼 搅 拌运 输 车 、 5t自 卸 汽 车拌 和 系 统 → 2#路 → ▽ 1790m 25005t 卷 扬 机 吊1m料 罐 配合 溜 槽3压 力 管道 上 平段6m3 砼 搅 拌运 输 车拌 和 系 统 → 2# 路 → ▽ 1766m 进 人孔2279.2混 凝 土 泵4压 力 管道 明 管段6m3 砼 搅 拌运 输 车拌 和 系 统 → 2# 路 → ▽ 1672.86m进 人 孔1422.3混 凝 土 泵 配合 手 推 车5压 力 管道 斜 管段6m3 砼 搅 拌运 输 车拌 和 系 统 → 2#路 → ▽ 1547m 支 洞264.4混 凝 土 泵6压 力 管道 下 平段6m3 砼 搅 拌运 输 车拌 和 系 统 → 2#路 → ▽ 1547m 支 洞264.4混 凝 土 泵7支 洞 封堵6m3 砼 搅 拌运 输 车拌 和 系 统 → 2#路 → ▽ 1547m...
