9.2辅助设备与管道

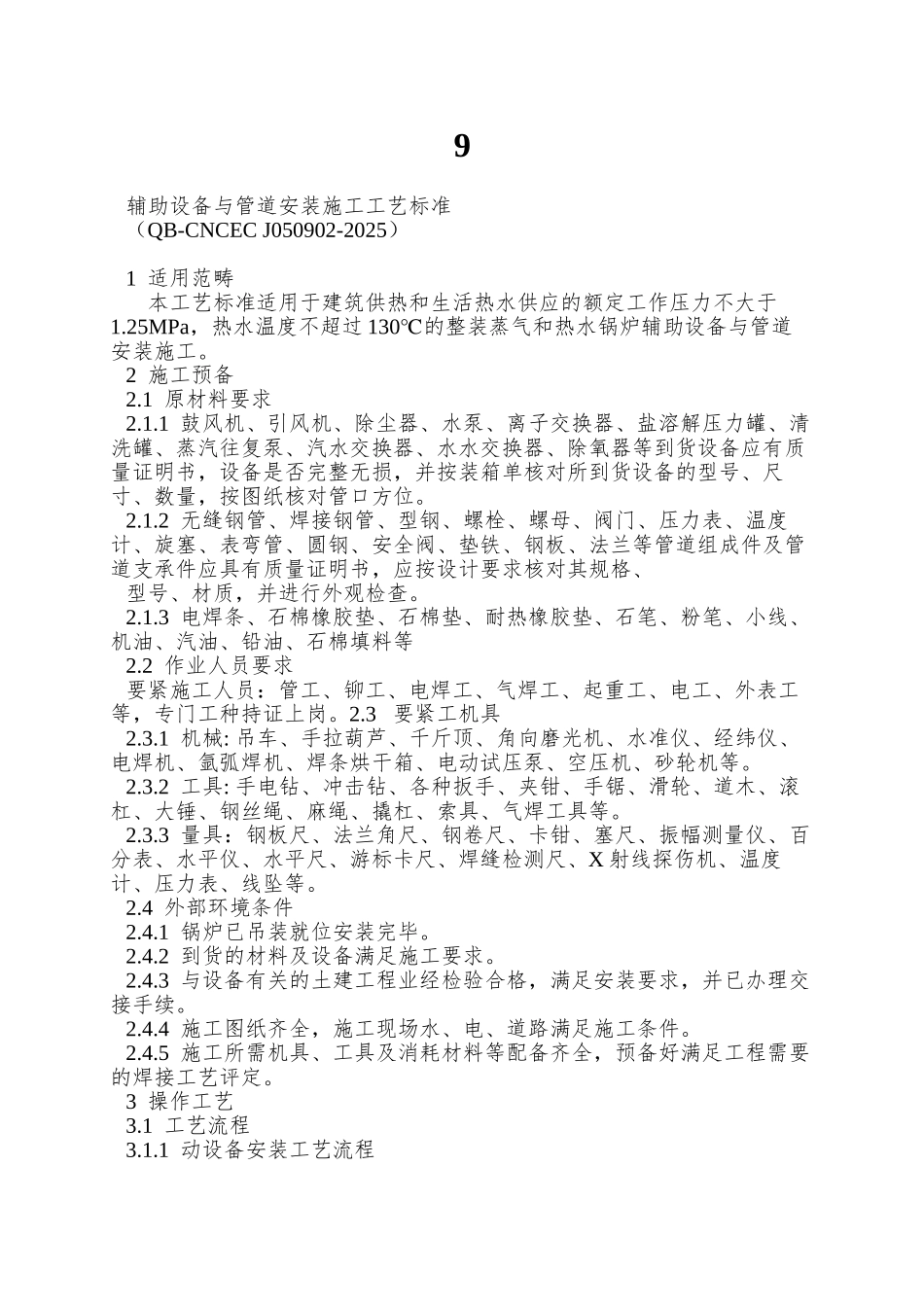

9辅助设备与管道安装施工工艺标准（QB-CNCEC J050902-2025）1 适用范畴 本工艺标准适用于建筑供热和生活热水供应的额定工作压力不大于1.25MPa，热水温度不超过 130℃的整装蒸气和热水锅炉辅助设备与管道安装施工。2 施工预备2.1 原材料要求2.1.1 鼓风机、引风机、除尘器、水泵、离子交换器、盐溶解压力罐、清洗罐、蒸汽往复泵、汽水交换器、水水交换器、除氧器等到货设备应有质量证明书，设备是否完整无损，并按装箱单核对所到货设备的型号、尺寸、数量，按图纸核对管口方位。2.1.2 无缝钢管、焊接钢管、型钢、螺栓、螺母、阀门、压力表、温度计、旋塞、表弯管、圆钢、安全阀、垫铁、钢板、法兰等管道组成件及管道支承件应具有质量证明书，应按设计要求核对其规格、型号、材质，并进行外观检查。2.1.3 电焊条、石棉橡胶垫、石棉垫、耐热橡胶垫、石笔、粉笔、小线、机油、汽油、铅油、石棉填料等2.2 作业人员要求要紧施工人员：管工、铆工、电焊工、气焊工、起重工、电工、外表工等，专门工种持证上岗。2.3 要紧工机具2.3.1 机械: 吊车、手拉葫芦、千斤顶、角向磨光机、水准仪、经纬仪、电焊机、氩弧焊机、焊条烘干箱、电动试压泵、空压机、砂轮机等。2.3.2 工具: 手电钻、冲击钻、各种扳手、夹钳、手锯、滑轮、道木、滚杠、大锤、钢丝绳、麻绳、撬杠、索具、气焊工具等。2.3.3 量具：钢板尺、法兰角尺、钢卷尺、卡钳、塞尺、振幅测量仪、百分表、水平仪、水平尺、游标卡尺、焊缝检测尺、X 射线探伤机、温度计、压力表、线坠等。2.4 外部环境条件2.4.1 锅炉已吊装就位安装完毕。2.4.2 到货的材料及设备满足施工要求。2.4.3 与设备有关的土建工程业经检验合格，满足安装要求，并已办理交接手续。2.4.4 施工图纸齐全，施工现场水、电、道路满足施工条件。2.4.5 施工所需机具、工具及消耗材料等配备齐全，预备好满足工程需要的焊接工艺评定。3 操作工艺3.1 工艺流程3.1.1 动设备安装工艺流程施工预备 → 设备运输及开箱检查 → 基础验收复验、放线 → 垫铁安装 → 吊装就位 → 找正找平 → 地脚螺栓灌浆 → 设备找平 → 连轴器对中 → 二次灌浆、抹面 → 清洗拆检组装 → 设备配管 → 电气外表接线调试 → 电机空载试车 → 试运行 → 竣工验收 3.1.2 静设备安装工艺流程施工预备 → 设备运输及开箱检查 → 基础验收复验 → 吊装就位 → 找正找平 → 地脚螺栓灌浆 → 设备找平 ...
