A0冷却剂泵缓冲器球铰的含铬轴承钢棒材RCCM中文版法国民用核电标准VIP专享

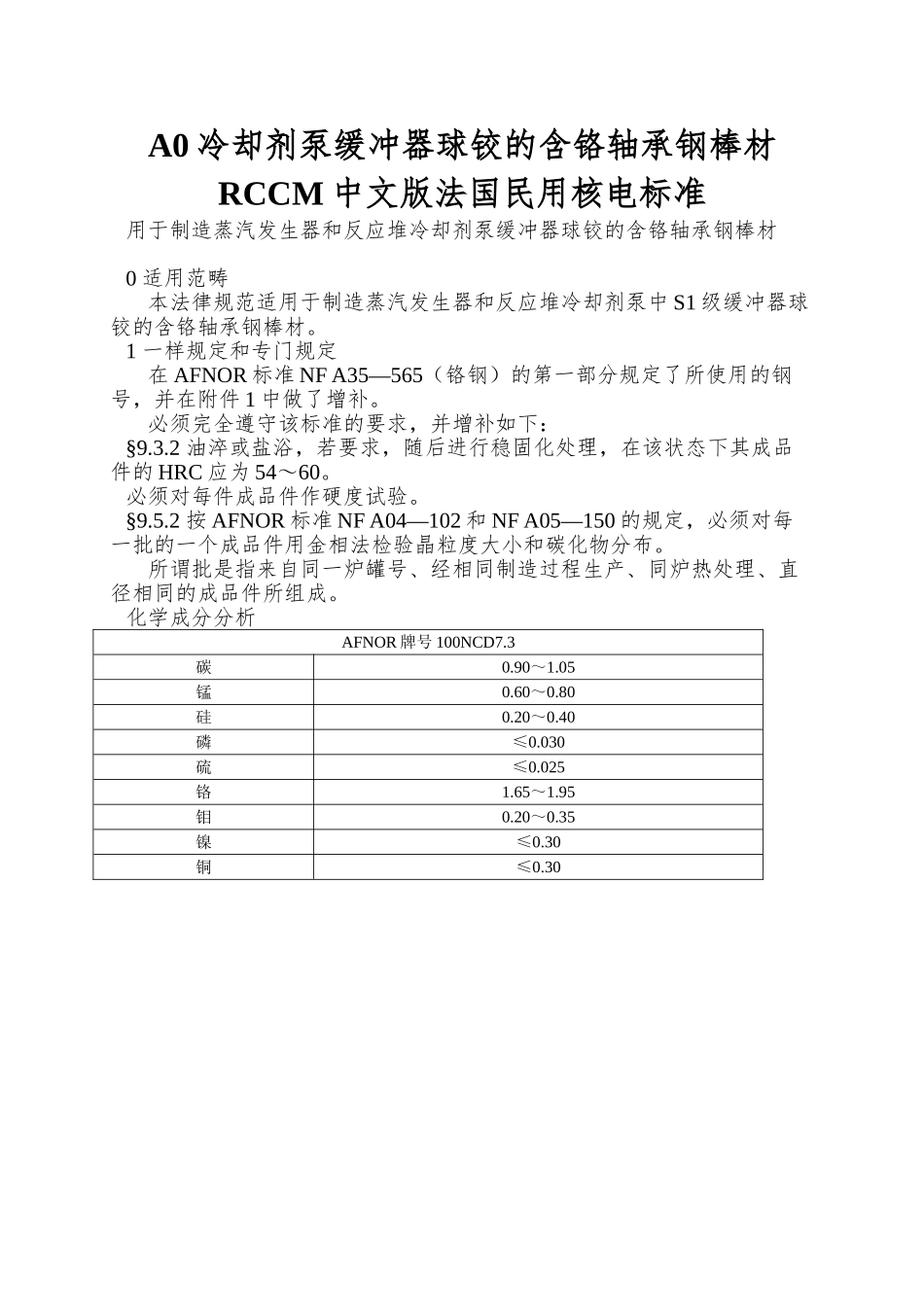

A0 冷却剂泵缓冲器球铰的含铬轴承钢棒材RCCM 中文版法国民用核电标准用于制造蒸汽发生器和反应堆冷却剂泵缓冲器球铰的含铬轴承钢棒材0 适用范畴 本法律规范适用于制造蒸汽发生器和反应堆冷却剂泵中 S1 级缓冲器球铰的含铬轴承钢棒材。1 一样规定和专门规定 在 AFNOR 标准 NF A35—565（铬钢）的第一部分规定了所使用的钢号，并在附件 1 中做了增补。 必须完全遵守该标准的要求，并增补如下：§9.3.2 油淬或盐浴，若要求，随后进行稳固化处理，在该状态下其成品件的 HRC 应为 54～60。必须对每件成品件作硬度试验。§9.5.2 按 AFNOR 标准 NF A04—102 和 NF A05—150 的规定，必须对每一批的一个成品件用金相法检验晶粒度大小和碳化物分布。 所谓批是指来自同一炉罐号、经相同制造过程生产、同炉热处理、直径相同的成品件所组成。化学成分分析AFNOR 牌号 100NCD7.3碳0.90～1.05锰0.60～0.80硅0.20～0.40磷≤0.030硫≤0.025铬1.65～1.95钼0.20～0.35镍≤0.30铜≤0.30
